多工位环形排布工装夹具结构设计

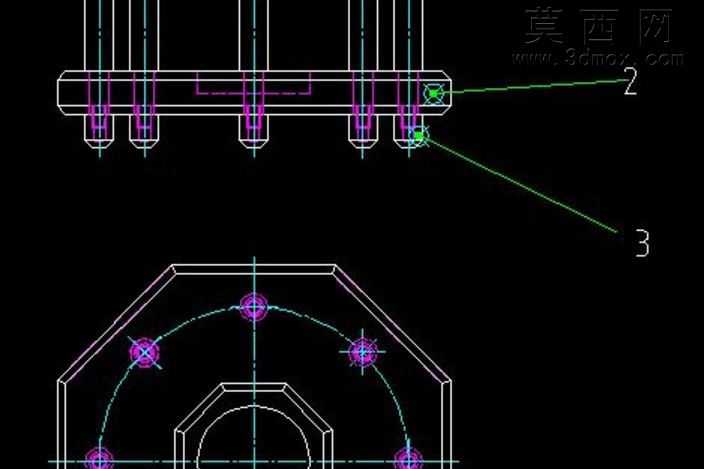

本作品为多工位环形排布工装夹具的结构设计，整体采用AutoCAD完成二维工程图绘制，清晰呈现了夹具的装配关系与各部件的位置布局。设计过程中首先明确工装的使用需求，针对需要同步完成多个工件定位夹紧的作业场景，采用直线排布与环形工位结合的布局形式，上方横向布置的安装梁上均匀设置五组夹紧定位组件，每组组件包含竖向导向杆、夹紧执行端与定位销结构，能够保证每个工位的装夹精度一致，避免多工位作业时出现定位偏差。下方的环形工位基座采用正八边形外轮廓与双层环形内结构设计，沿环形轨迹均匀布置六组定位安装点，与上方夹紧组件的位置精准对应，形成上下配合的装夹体系，可同时完成多个工件的装夹固定，适配批量加工或装配的作业需求。在结构细节设计上，横向安装梁采用中空加强结构，在保证整体结构刚度的同时降低工装自重，梁体端部设置限位挡块与锁紧结构，可根据实际作业需求调整夹紧组件的安装间距，适配不同尺寸规格的工件装夹。竖向导向杆与安装梁之间采用滑动配合结构，搭配端部的锁紧螺母，可灵活调整夹紧端的下压行程，满足不同厚度工件的装夹要求。环形基座上的定位点采用带衬套的安装孔设计，能够减少反复装夹造成的基座磨损，延长工装的使用寿命，同时定位孔的位置精度严格按照公差要求设计，保证每个工位的装夹重复定位精度。整套工装的设计逻辑围绕高效批量作业展开，通过对称式的结构布局保证各工位受力均匀，避免装夹过程中出现工件偏移、工装变形等问题，各连接部位均采用标准化的紧固件连接，便于后期的部件更换与维护调整，图纸中通过不同颜色的图层区分轮廓线、中心线、标注线与辅助线，清晰标注了关键装配位置的配合关系，能够直接用于工装的加工制造与装配指导，为多工位批量加工作业提供可靠的工装支撑。
