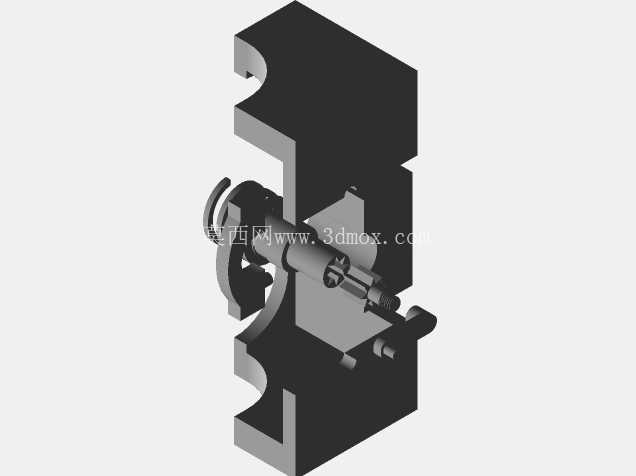

小型封闭式曲柄电磁效应实验结构

　　这套小型封闭式曲柄结构，最初的设计出发点是适配小尺寸强磁铁的安装空间，做桌面级电磁效应验证的机械载体，很多做基础电磁实验的从业者都遇到过零散部件固定难、转动副同轴度差的问题，这套结构刚好解决了零散装配的痛点。从实际应用场景来看，它既可以作为高校普通物理电磁感应章节的演示教具，也能供业余机电爱好者做微电能采集的实验载体，不需要额外搭建复杂的机架，整体结构自带封闭安装腔体，能把强磁、铜线圈这些核心实验部件完全容纳在内部，避免实验过程中磁铁吸附外界铁屑、或者转动部件剐蹭外部线路的问题。

　　从功能特性上看，曲柄部分采用了偏心轴加手摇臂的结构设计，转动时的阻力矩控制得很低，手动摇动的时候不需要施加太大的力就能带动腔体内的磁铁做稳定的圆周回转，和腔体预留的线圈安装位刚好形成均匀的切割磁感线运动间隙，间隙控制在2mm左右，既不会因为间隙太小出现转动剐蹭，也不会因为间隙过大降低磁通量的切割效率。封闭腔体的两侧做了可拆卸的端盖结构，端盖上预留了穿线孔，线圈引出的导线可以直接从穿线孔引出接外部的微电压检测装置，不需要额外在腔体上打孔走线，安装的时候只需要把绕制好的铜线圈固定在腔体内部的定位槽里，再把强磁块固定在曲柄轴的偏心安装位上，盖好端盖就可以完成装配。

　　设计思路上没有采用复杂的轴承结构，而是直接在腔体的两侧立板上加工了轴孔，轴和孔之间采用小间隙配合，对于这种低转速、低载荷的手动实验结构来说，完全能满足转动精度的要求，同时也降低了加工和装配的难度，不需要额外采购标准轴承，普通的3D打印或者小型铣床加工就能做出全部零件。外形尺寸上整体控制在掌心大小，长度方向不超过80mm，宽度方向不超过40mm，高度方向不超过60mm，放在实验台面上不占空间，安装边界也很简单，底部是平整的安装面，可以直接用双面胶或者小型卡箍固定在实验台板上，不需要设计复杂的安装底座。

　　腔体的开口位置做了定位止口，端盖盖合之后不会出现错位，能保证内部的线圈和磁铁的相对位置精度，曲柄的手摇臂末端做了滚花处理，手动摇动的时候不容易打滑，轴的轴向位置做了轴用挡圈的安装槽，装配之后不会出现轴向窜动，避免磁铁在转动过程中和线圈或者腔体内壁发生碰撞。很多人做这类小型电磁实验的时候，往往忽略机械结构的稳定性，要么是转动的时候轴晃得厉害，导致磁铁和线圈剐蹭，要么是固定不牢，磁铁吸到一起把线圈挤坏，这套结构在设计的时候就把这些常见的问题都考虑进去了，所有的内部零件都有对应的定位槽或者安装位，装配的时候不需要反复调整位置，按照装配关系装上去就能保证合适的工作间隙。

　　从实际使用的角度来说，这套结构不需要配套复杂的驱动装置，纯手动就能操作，很适合用来演示电磁感应的基本原理，也可以在这个基础上做拓展，比如把手动曲柄换成小型减速电机驱动，就能做成持续运转的微电能发生装置，腔体内部的线圈安装位预留了足够的空间，可以根据实验需求绕制不同匝数的铜线圈，测试不同转速、不同线圈匝数下的发电电压和电流参数。结构的所有棱角都做了倒钝处理，手动操作的时候不会划伤手，零件的壁厚控制在2mm左右，既保证了足够的结构强度，也不会因为壁厚过大导致整体重量太重，整体重量不到100g，挪动和安装都很方便。
