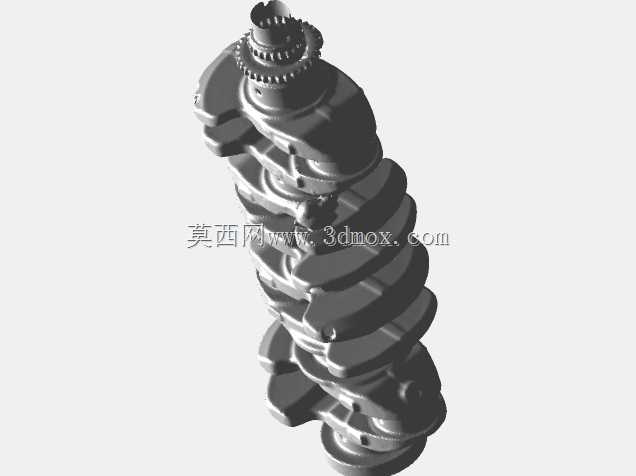

在直列四缸自然吸气内燃机的动力传递链路里,曲柄是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这款适配K24A1机型的曲柄,在设计阶段就围绕高转速工况下的动平衡精度、交变载荷耐受能力做了多轮迭代优化。从实际装车场景来看,这款曲柄主要适配2.4L排量的乘用车动力单元,日常覆盖家用通勤、城际高速行驶的动力输出需求,同时也能满足轻度改装场景下的动力升级承载要求,在发动机运转过程中,需要持续承受活塞连杆组传递来的爆发压力冲击,以及不同转速下的离心力、往复惯性力复合作用,因此整体结构的刚度分配、配重平衡设计直接决定了发动机的运转平顺性与整机使用寿命。
从结构设计思路来看,这款曲柄采用全支撑式主轴颈布局,四个连杆轴颈对应四个气缸的做功行程,相邻气缸的连杆轴颈相位角按照180度点火间隔设置,保证四缸机做功顺序下的扭矩输出连续性,每个曲柄臂上都集成了对应的平衡配重块,配重块的外形经过铣削去重校准,在量产装配前会经过高精度动平衡测试,将剩余不平衡量控制在发动机允许的阈值范围内,避免高转速下出现曲轴振动过大、轴瓦异常磨损的问题。主轴颈与连杆轴颈的表面都做了强化处理,轴颈圆角位置做了滚压强化,用来抵消交变载荷下的应力集中问题,降低长期运转过程中出现疲劳断裂的风险。
从安装边界尺寸来看,这款曲柄的轴向定位尺寸严格匹配K24A1机型的缸体主轴承座孔位,主轴颈直径、连杆轴颈直径与原厂轴瓦的配合间隙按照内燃机设计标准设定,保证润滑油膜能够稳定建立,避免出现干磨故障。曲柄前端的正时驱动齿轮与轴身采用一体化加工设计,齿轮的齿形参数匹配原厂正时链条的啮合要求,保证配气相位的传动精度,不会出现跳齿导致的气门与活塞运动干涉问题。曲柄后端的飞轮安装法兰面设置了定位销孔,与飞轮、液力变矩器的连接螺栓孔位完全对应,保证动力输出端的同轴度,减少传动过程中的扭矩波动。
在实际维修与改装场景中,这款曲柄的结构设计也预留了一定的升级空间,平衡块的去重区域可以根据改装后的活塞连杆组重量变化重新做动平衡校准,轴颈尺寸的一致性也能满足加大轴瓦的修配需求,不需要对缸体主轴承座做额外加工就能完成装配。在日常发动机装配过程中,需要注意曲柄轴向间隙的调整,通过不同厚度的止推片来控制轴向窜动量在标准范围内,间隙过大会导致曲柄前后窜动引发异响,间隙过小则会在热机状态下出现膨胀卡滞的问题。同时,曲柄上的润滑油道是贯穿主轴颈与连杆轴颈的压力油道,装配前需要彻底清理油道内的加工残留铁屑,避免润滑油路堵塞导致轴瓦烧蚀。
从功能特性来看,这款曲柄的配重设计充分考虑了活塞连杆组的往复运动质量,每个平衡块的质心位置都经过精确计算,能够抵消大部分一阶、二阶往复惯性力,让发动机在3000转到6000转的常用转速区间内保持较低的振动水平,提升驾乘的平顺性。曲柄臂的厚度设计在保证结构刚度的前提下尽可能做了轻量化处理,降低曲柄自身的旋转惯量,让发动机的转速响应速度更快,油门踩下后的动力输出更跟脚。轴颈表面的粗糙度控制在非常低的水平,能够减少与轴瓦之间的摩擦阻力,降低发动机运转过程中的机械损耗,提升整机的燃油经济性。在发动机台架测试过程中,这款曲柄能够承受额定转速下的持续满负荷运转,不会出现结构变形或者疲劳损伤,满足量产机型的可靠性验证标准,同时在短时间的超转速工况下也有足够的强度冗余,不会出现断裂失效的风险。
