搭载16ccV4引擎的越野遥控车底盘结构设计

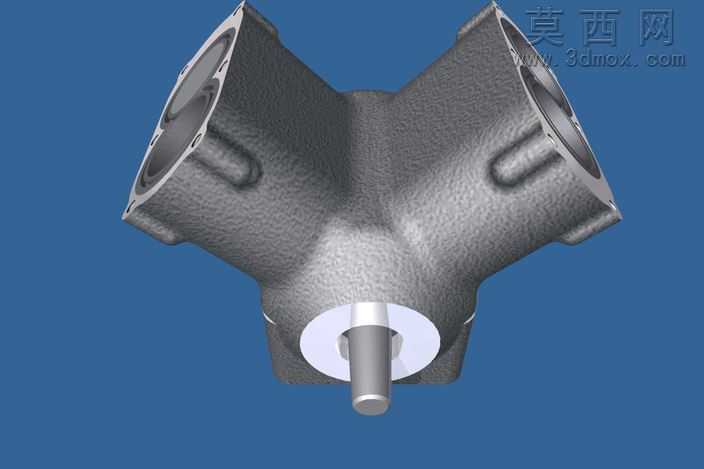

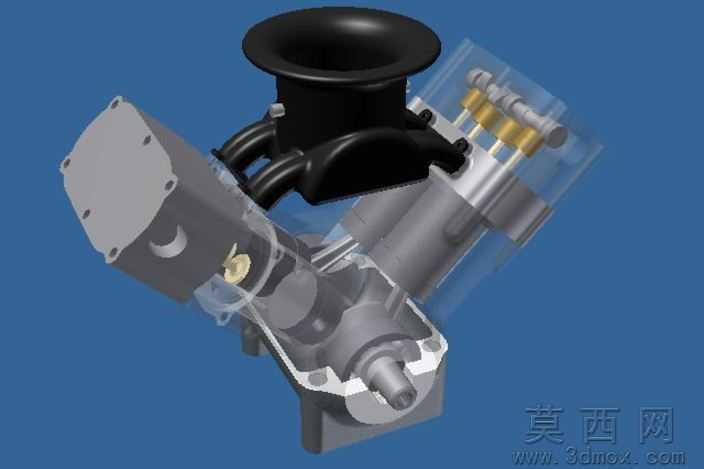

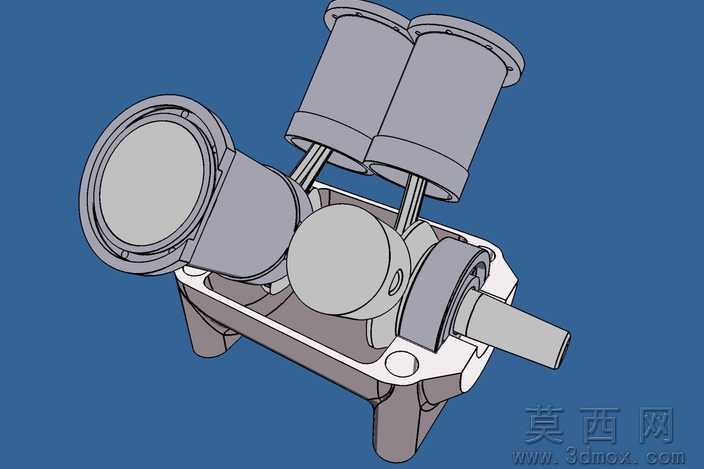

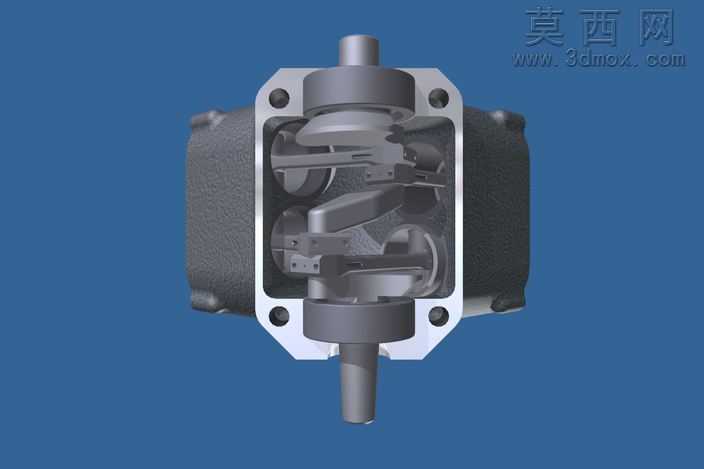

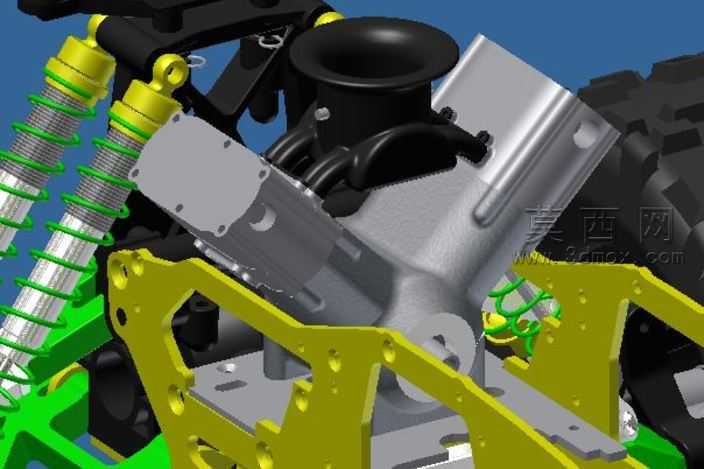

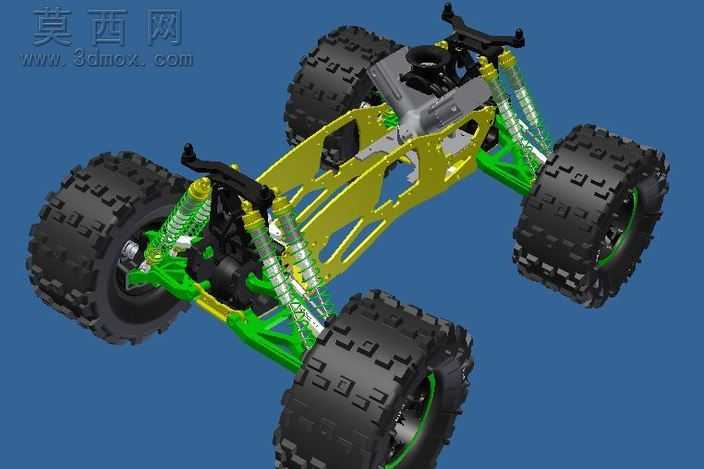

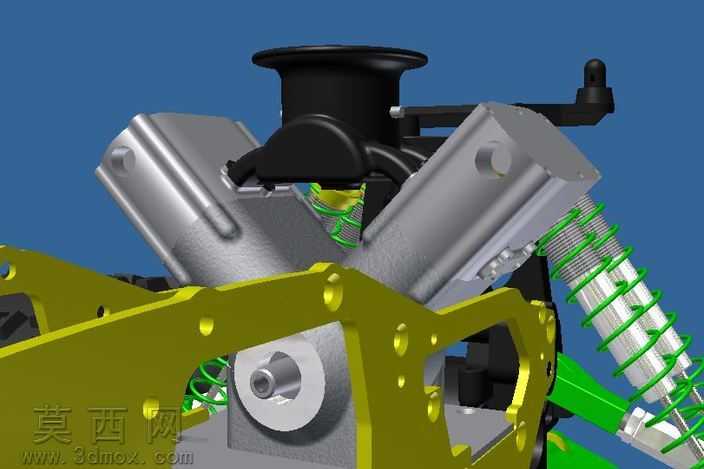

本作品为搭载16ccV4引擎的越野类遥控车底盘三维建模设计，属于实验性设计方案，不用于实际量产生产。建模过程中首先完成整体比例框架的搭建，以四轮独立越野布局为核心基础，确定前后轮距、轴距、悬架行程区间等核心参数，为后续分部件建模提供精准的尺寸基准。动力核心部分围绕16ccV4引擎的安装位展开结构设计，引擎固定座采用一体化镂空的金属质感材质设定，既保证安装结构的连接强度，又通过镂空结构降低整体底盘重量，适配越野车型对轻量化的需求。车架主体采用分层式结构设计，主承力部分设置为黄绿色金属质感材质，模拟高强度铝合金的材质表现，结构上预留了引擎安装位、电池仓、转向舵机安装位、传动系统走线空间，所有安装孔位均按照标准紧固件尺寸做适配设计，保证虚拟装配过程中无干涉问题。悬架系统是本设计的重点结构部分，四轮均采用独立长行程悬架结构，减震器部件做了精细化建模，减震筒身设置为亮面金属材质，减震弹簧还原真实的螺旋圈状结构，弹簧表面做金属镀锌质感处理，减震上下连接摆臂采用绿色工程塑料质感材质，摆臂的铰接点均设置了仿真的销轴结构，还原真实越野悬架的活动连接逻辑，保证模型在虚拟状态下可模拟悬架上下压缩的动作轨迹。行走部分的轮胎采用大颗粒深胎纹的越野轮胎设计，胎面橡胶材质做了哑光磨砂质感处理，胎纹的凹凸结构完全还原真实越野轮胎的抓地纹路设计，轮毂采用与悬架摆臂同色系的绿色材质，轮边设置了仿真的轮毂固定螺母细节。转向机构部分在车架前部预留了完整的转向拉杆、舵机安装结构，拉杆采用金属杆身搭配塑料球头的材质组合，还原真实遥控车转向系统的连接逻辑。整体建模过程中对所有部件的装配关系做了干涉检查，确保引擎、车架、悬架、行走、转向各系统之间无结构冲突，材质搭配上通过金属、工程塑料、橡胶三类不同质感的材质区分不同功能部件，渲染后可清晰展现各部分的结构层次，完整呈现实验性越野遥控车底盘搭配16ccV4引擎的整体布局方案，为后续同类小排量动力遥控车型的结构设计提供参考思路。
