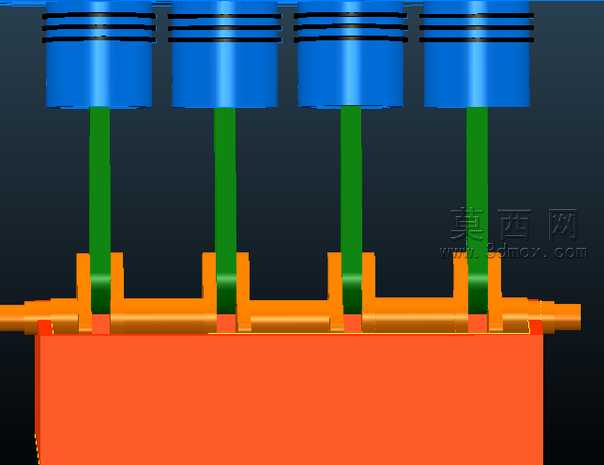

直列四缸基础发动机结构三维建模作品

本作品为直列四缸基础发动机核心结构的三维建模成果，建模过程中严格遵循内燃机经典布局逻辑，以直列排布的四个气缸单元为核心载体，完整还原了活塞、连杆、曲轴、缸体等核心部件的装配关系。建模阶段首先确定缸心距、活塞行程、曲柄半径等核心参数，保证各部件运动干涉校验符合机械设计规范，活塞部分还原了活塞环槽、活塞销座的细节结构，连杆部分明确了大小头的连接过渡形态，曲轴部分还原了曲柄销、主轴颈的排布逻辑，缸体部分区分了上下曲轴箱、气缸筒的结构边界。材质渲染阶段针对不同部件的功能属性匹配对应视觉效果：活塞部件采用亮蓝色金属质感材质，模拟铝合金活塞的表面处理工艺；连杆部件采用深绿色哑光金属材质，区分于活塞与曲轴的视觉层次；曲轴及曲轴箱上部采用橙黄色金属材质，还原铸钢部件的表面质感；下部油底壳区域采用橙红色哑光材质，区分缸体与油底壳的结构分区。设计思路上以展示发动机核心运动机构的传动逻辑为核心，省略了外围配气机构、供油系统、冷却系统等附属部件，仅保留动力输出核心的曲柄连杆机构与缸体基础结构，能够直观呈现四缸发动机做功过程中活塞上下往复运动通过连杆转化为曲轴旋转运动的机械原理，各部件的装配间隙、连接位置均经过运动仿真校验，可直接用于内燃机基础结构的教学演示、原理展示场景，模型结构简洁规整，各部件独立建模可单独拆分编辑，便于后续拓展添加附属系统部件或进行结构优化调整。
