带方形安装法兰的长筒型感应线圈结构

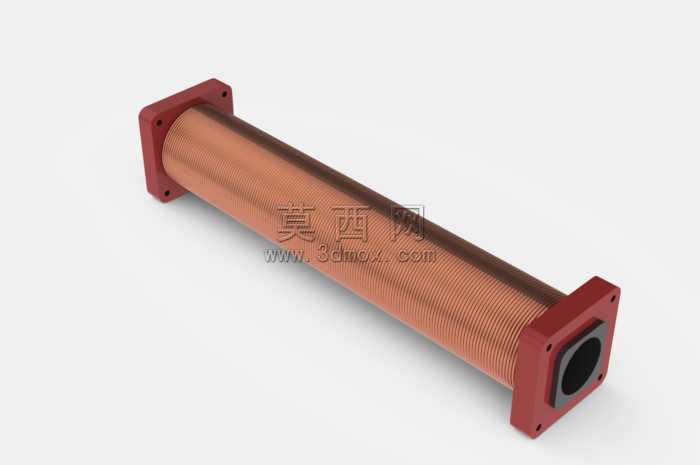

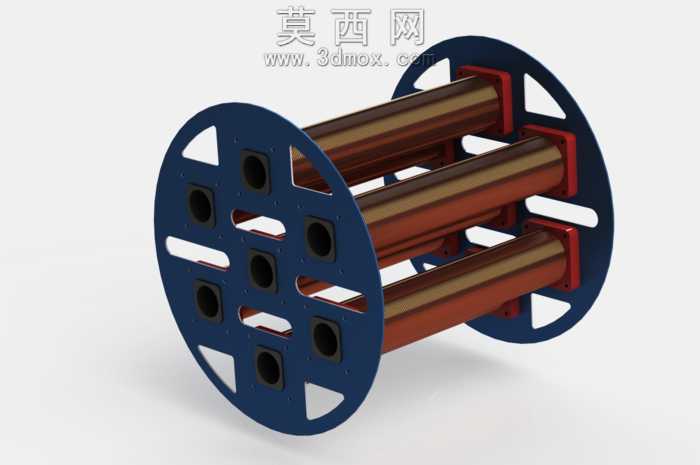

本作品为长筒型感应线圈三维建模成果，建模过程依托参数化设计逻辑完成整体结构搭建，首先确定线圈的核心尺寸基准：以中心通孔轴线为全局设计参考，先完成两端方形安装法兰的基体建模，法兰上的安装孔采用圆周阵列方式排布，保证孔位与中心轴线的同轴度公差符合装配要求，法兰与线圈筒体的衔接位置做了微小的过渡圆角处理，避免实际生产中出现应力集中的问题。线圈主体的绕线部分采用螺旋扫描特征完成建模，严格按照漆包铜线的实际线径设置扫描截面尺寸，螺旋路径的螺距与实际绕线工艺参数保持一致，还原了密绕线圈层叠排布的真实视觉效果，绕线区域的长度与两端法兰的间距做了精准的尺寸约束，保证绕组两端与法兰内侧的贴合度。材质渲染阶段，两端法兰部分赋予了哑光红棕色的工程硬质绝缘材质，调整材质的粗糙度参数模拟绝缘浸漆后的表面质感，绕线主体部分赋予紫铜金属材质，设置合适的金属反射度与细微的表面纹理，还原铜线外层绝缘漆的半哑光金属光泽，中心通孔部分赋予深色哑光材质，模拟内部铁芯安装腔的视觉效果。设计过程中充分考虑了该感应线圈的实际使用场景，两端的方形法兰结构可直接通过螺栓完成与配套设备的固定安装，中心的方形通孔可适配方形铁芯的穿装需求，长筒型的绕线结构能够保证足够的绕组匝数，满足特定工况下的电磁感应参数要求。建模过程中对所有特征做了参数化关联，若后续需要调整线圈长度、法兰尺寸、绕线线径等参数，仅需修改对应尺寸参数即可完成整体模型的更新，无需重新搭建特征结构，能够为后续的工程图导出、电磁仿真分析、装配干涉检查提供精准的三维模型基础，模型的所有结构细节均参考实际工业感应线圈的生产工艺设计，不存在与实际生产脱节的理想化结构，可直接用于相关产品的设计参考与教学演示场景。
