三角转子汪克尔发动机结构三维设计

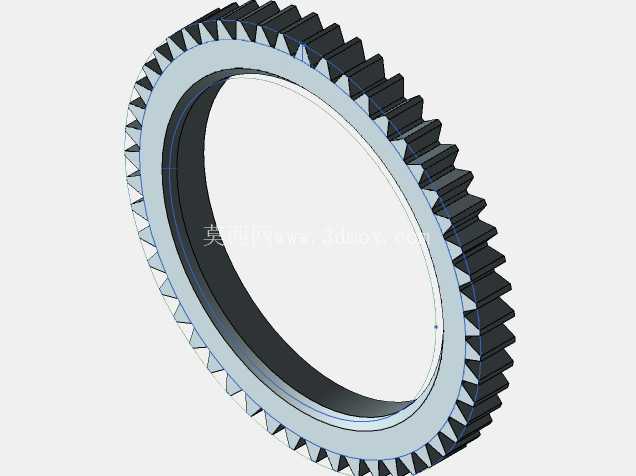

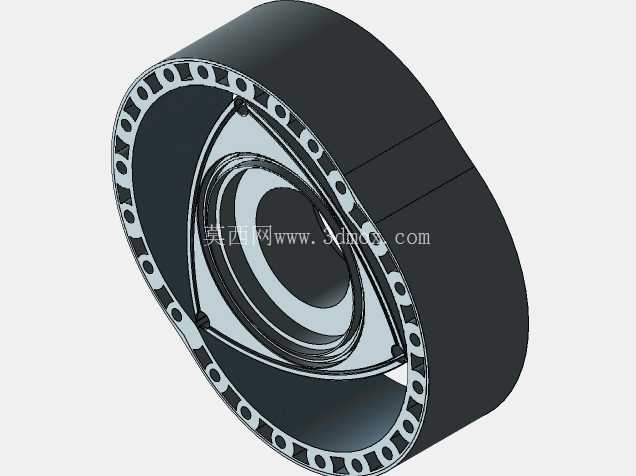

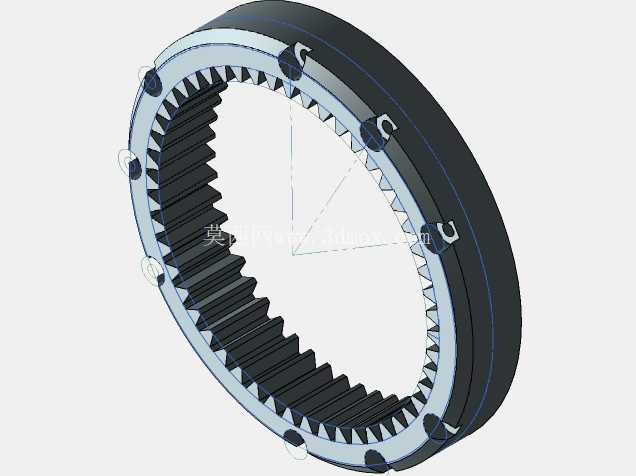

　　在小排量高功率密度动力需求场景中，汪克尔发动机凭借无往复活塞的结构特性，始终占据着特殊的应用位置，从早期航空模型动力、小型便携发电机组，到部分特种作业装备的辅助动力单元，这类旋转式内燃机的结构设计一直是动力研发领域的小众探索方向。不同于传统往复式活塞发动机依靠曲柄连杆机构将活塞直线运动转化为旋转输出，汪克尔发动机的核心做功部件是一个类三角形的转子，转子在近似8字形的缸体型腔内做行星运动，三个弧面与缸体内壁、前后端盖配合形成三个独立的可变容积腔室，随着转子转动依次完成进气、压缩、做功、排气四个冲程，转子每旋转一周即可完成三次做功循环，这也是其功率密度远高于同排量往复机的核心原因。从结构设计逻辑来看，这套模型完整还原了汪克尔发动机的核心配合关系：三角转子的三个顶点安装有径向密封片，与缸体内壁保持持续贴合，转子端面设置有端面密封件，和前后端盖配合防止腔室漏气，转子中心的内齿圈与固定在端盖上的中心外齿轮啮合，严格控制转子的行星运动轨迹，保证三个腔室的容积变化完全符合设计时序，不会出现运动干涉或者密封失效的问题。缸体外侧的环形安装边均匀布置了连接孔，用于前后端盖的压紧装配，安装边的孔位间距、螺栓规格都需要根据缸体承压能力计算确定，既要保证足够的压紧力防止燃气泄漏，又要避免螺栓间距过大导致端盖变形影响密封效果。在实际工程应用中，这类发动机的安装边界需要重点考虑几个维度：首先是动力输出轴的位置与连接尺寸，输出轴从前端盖中心伸出，轴径、键槽尺寸需要匹配后续连接的传动部件，比如离合器、发电机输入轴等；其次是进排气接口的位置，汪克尔发动机的进排气口通常布置在缸体侧壁或者端盖上，接口的朝向、通径直接影响外围管路的布置空间；再者是冷却与润滑接口的位置，由于转子发动机的缸体热负荷分布极不均匀，转子三个弧面对应的缸壁区域温度差远大于传统发动机，冷却水道的布置需要覆盖高温区域，润滑油路需要兼顾转子轴承、齿轮啮合部位的润滑，对应的外接管路接口需要预留足够的安装操作空间。

　　从功能特性上看，汪克尔发动机没有往复运动部件，运转时的振动水平远低于同功率的往复式活塞机，动力输出的平顺性更好，同时整机零件数量更少，体积和重量都能做的更小，适合对安装空间、重量限制严格的场景。但这类结构的设计难点也十分突出，首先是密封件的磨损问题，转子顶点的径向密封片在缸壁上做滑动运动，同时承受高温燃气的冲刷，密封片的材料选型、型线设计直接影响发动机的使用寿命；其次是热管理问题，由于三个腔室的做功位置固定，缸体局部区域长期处于高温状态，热变形量如果控制不当，很容易出现密封失效、缸体拉伤的问题，设计时需要通过合理的水道布置、材料热膨胀系数匹配来抵消热变形带来的配合间隙变化。

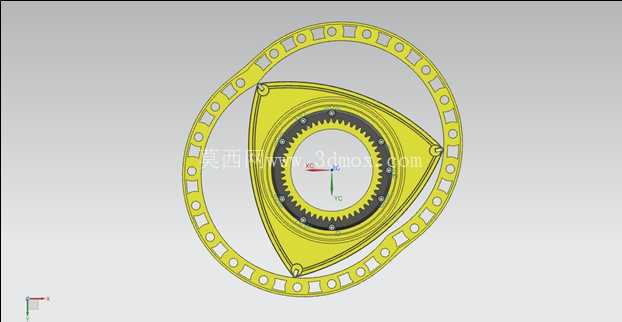

　　这套三维模型完整呈现了转子、缸体、端盖、齿轮副、密封件的装配关系，建模时严格按照齿轮啮合的传动比设置转子与中心轮的运动关系，转子的型线采用双弧外旋轮线的等距曲线生成，保证转子转动时三个顶点始终与缸体内壁贴合，不会出现间隙漏气的问题。环形安装边的孔位采用均布设计，装配时可以通过对角拧紧的方式保证端盖受力均匀，避免端盖翘曲变形。在做配套设备选型时，如果选用这类旋转发动机作为动力源，需要预留的安装空间除了机体本身的轮廓尺寸外，还要在输出轴侧预留传动部件的安装空间，在进排气侧预留消音器、进气管路的布置空间，同时要考虑冷却系统的安装位置，由于缸体热负荷高，不能将发动机紧贴其他不耐热的部件安装，需要预留足够的散热间隙。

　　另外，这类发动机的燃油供给、点火系统的布置也和传统发动机有区别，火花塞通常安装在缸体的做功区域对应位置，模型上也预留了火花塞的安装孔位，孔位的角度、深度需要匹配常用的火花塞规格，避免出现点火位置不对导致燃烧效率下降的问题。从结构设计的细节来看，转子内部设置有减重腔，在保证转子结构强度的前提下尽可能降低转子重量，减少旋转时的离心力，降低轴承和齿轮的负载，转子上的密封槽尺寸公差需要严格控制，保证密封片在槽内可以自由浮动，同时又不会有过大的间隙导致漏气。缸体的内壁型面加工精度要求极高，型面的轮廓度误差直接影响密封片的贴合效果，建模时的型面曲率连续是后续加工工艺编制的基础，只有保证三维模型的型面完全符合旋轮线的数学规律，后续加工出来的缸体才能和转子完美配合。
