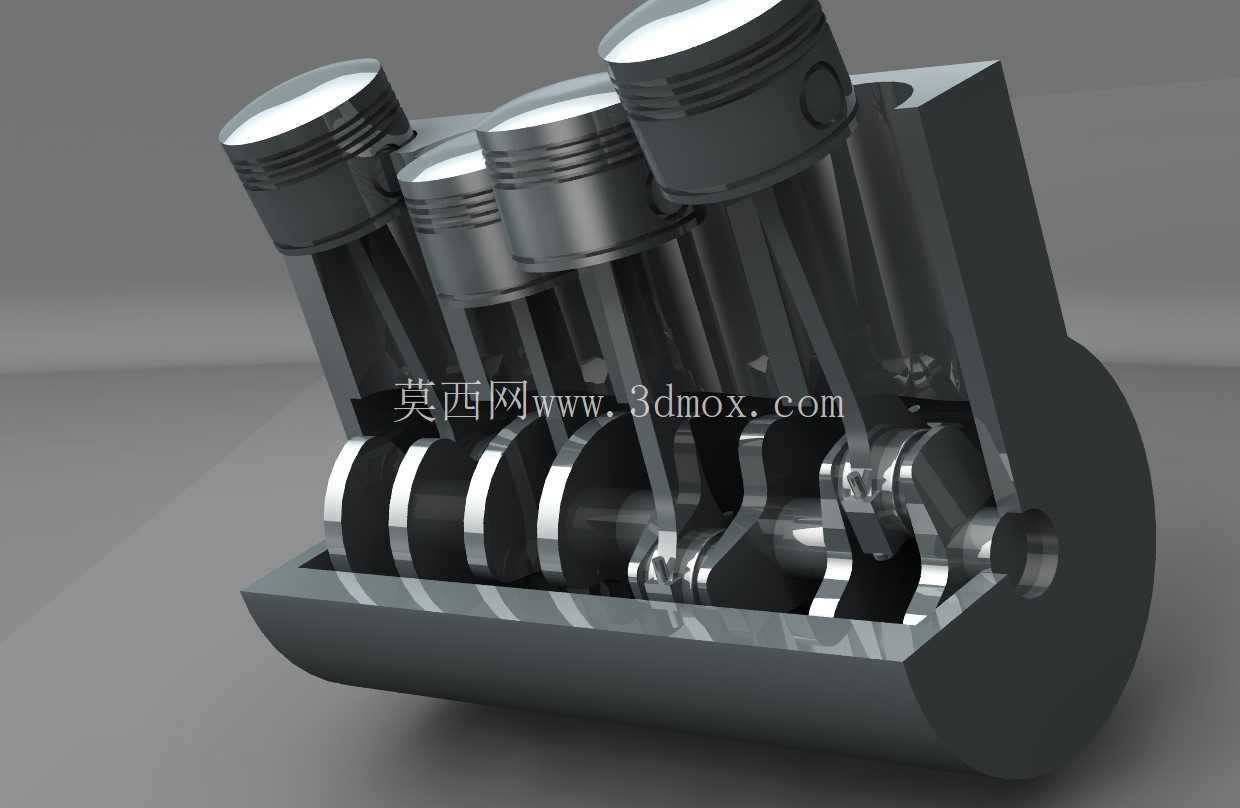

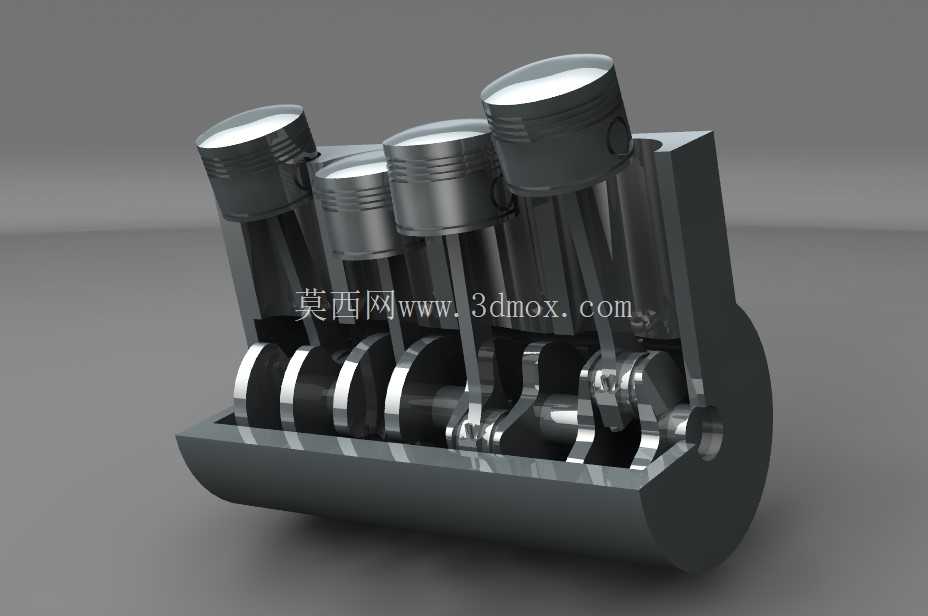

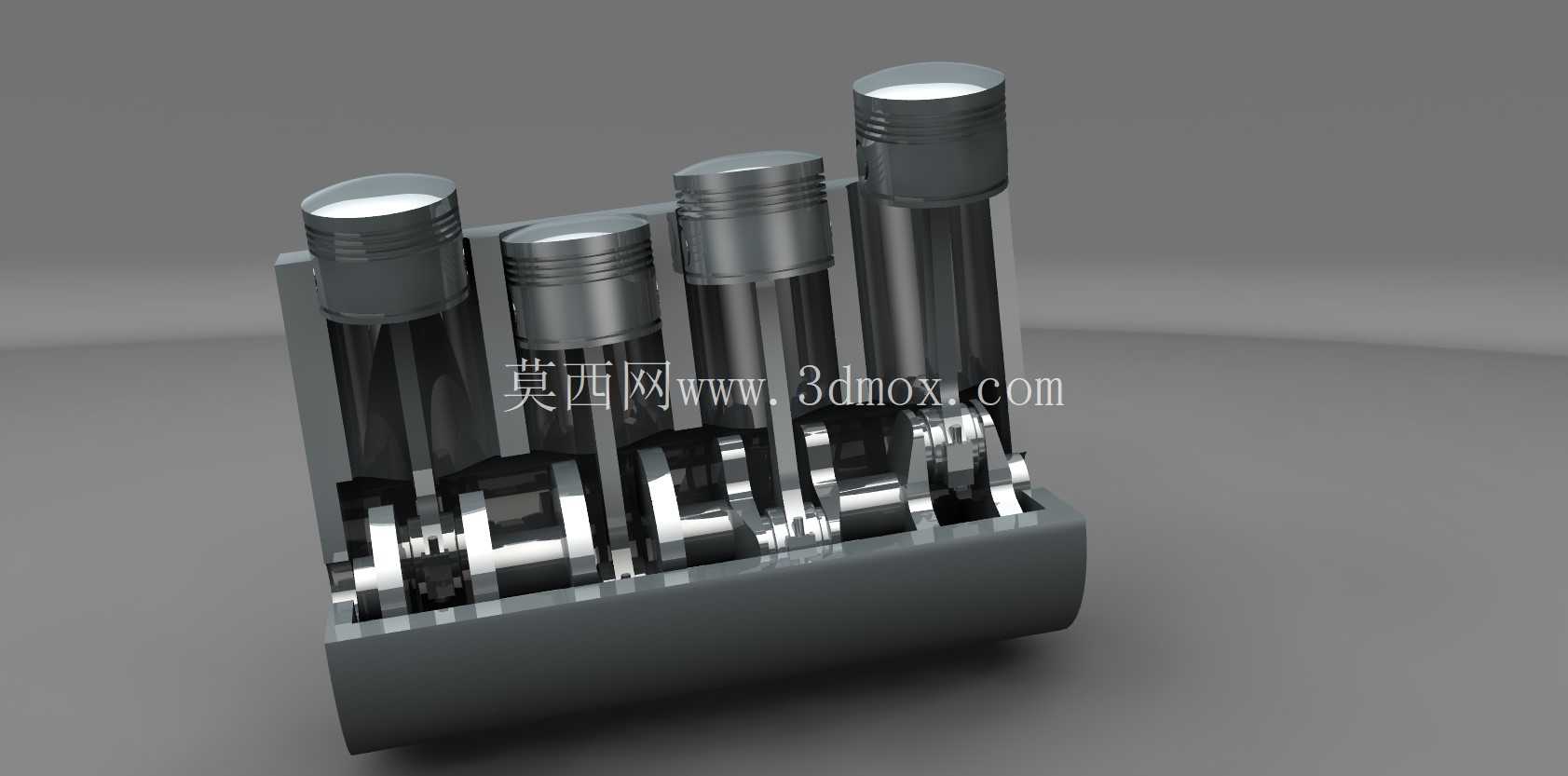

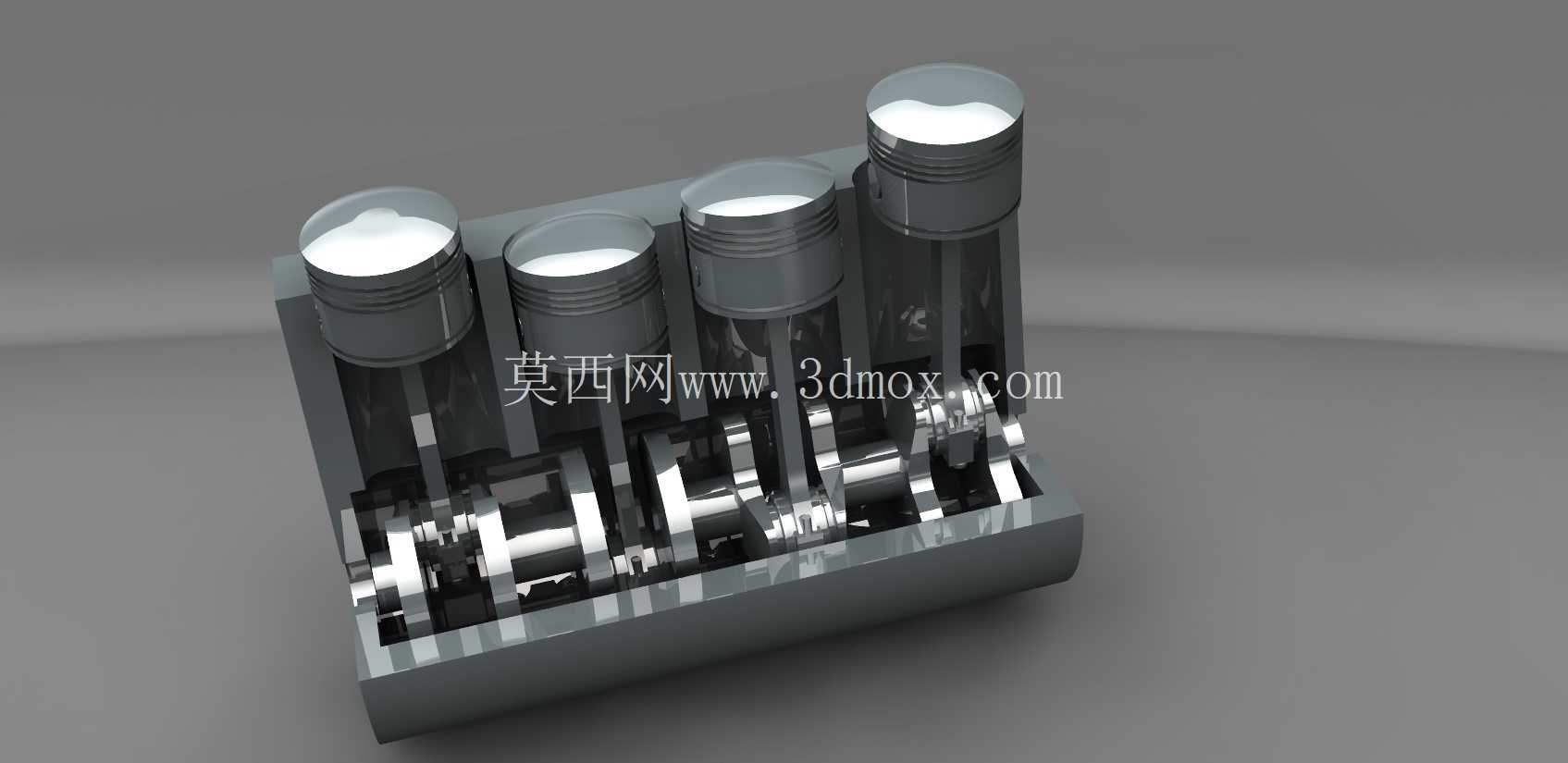

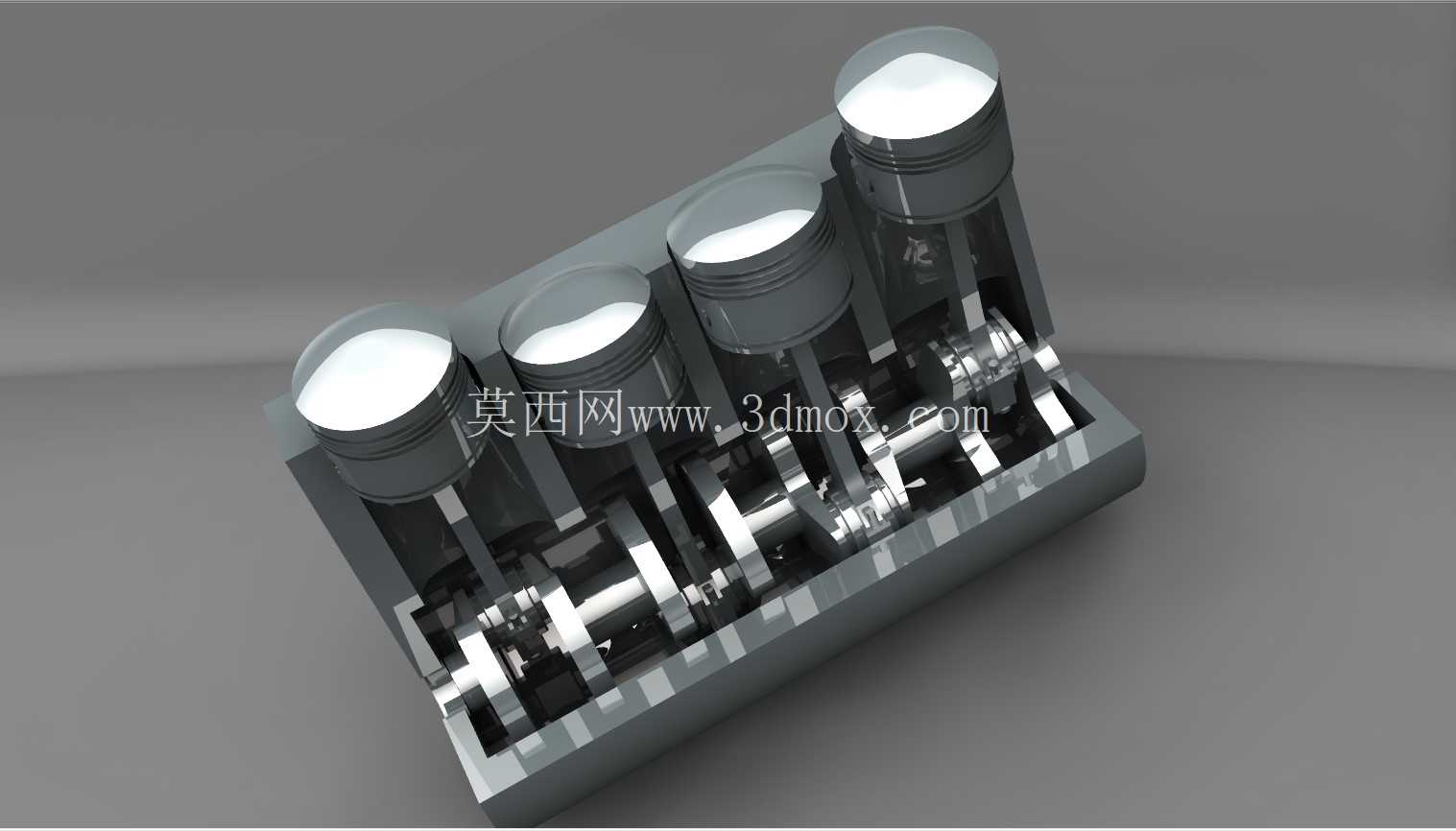

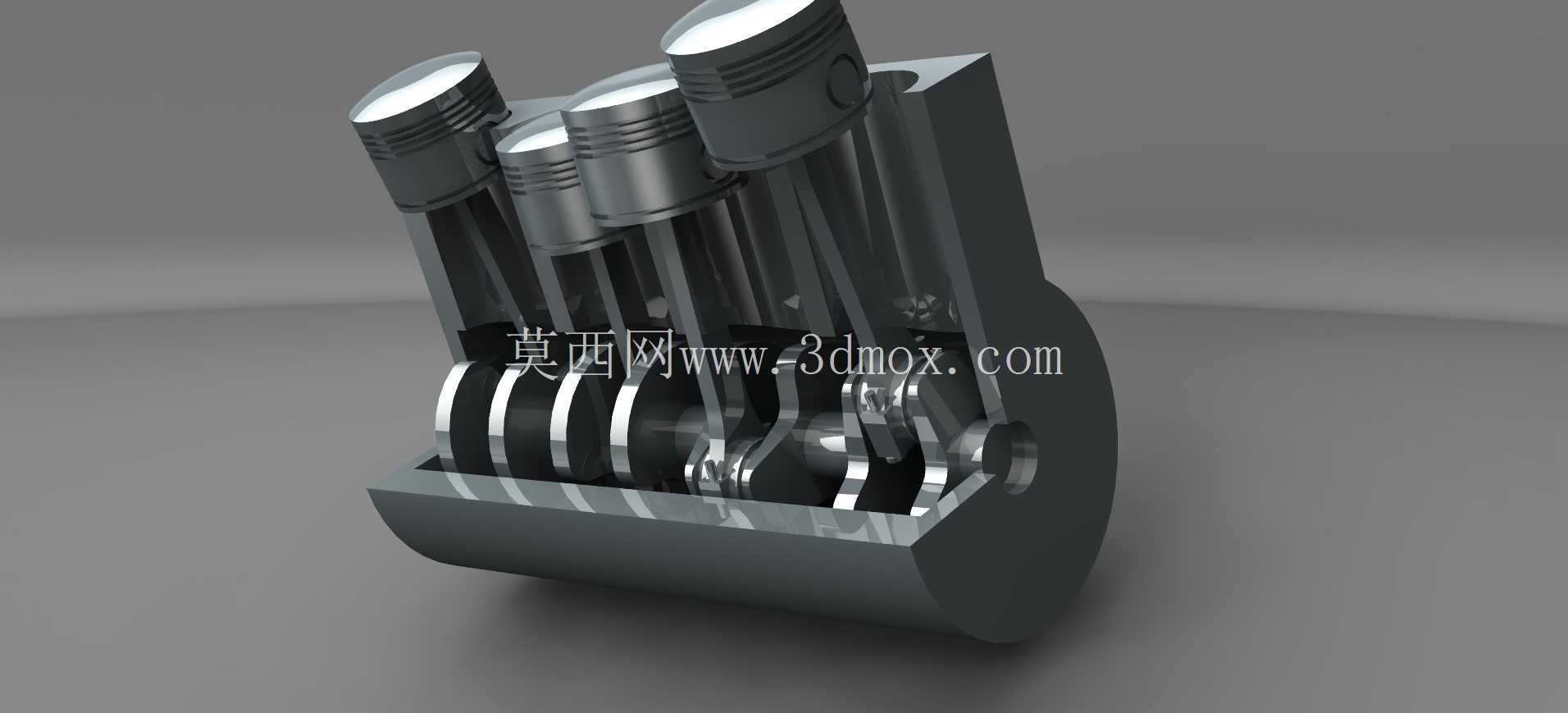

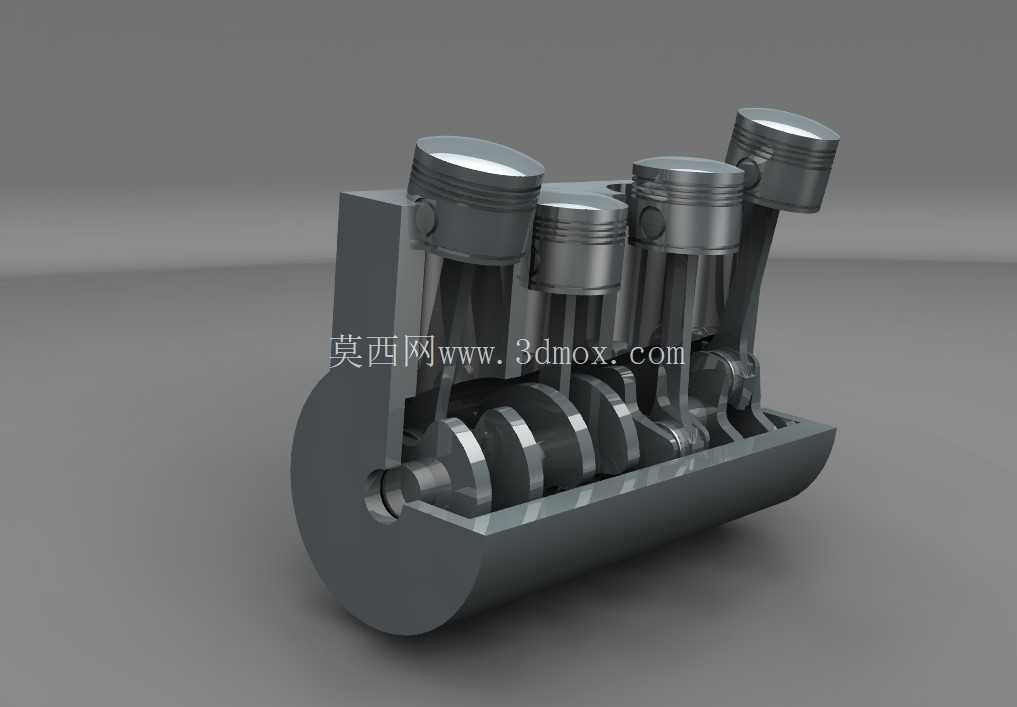

直列四缸四冲程内燃发动机结构展示

　　这套直列四缸动力单元的三维结构，完整还原了往复式内燃机核心运动副的配合逻辑，在乘用车动力配套、小型工程机械动力源、固定式发电机组动力端的结构设计验证环节，都能作为核心参考载体。从实际工程落地的角度看，这类直列四缸布局是当前小排量动力单元的主流构型，相比三缸机型运转平顺性更优，相比六缸机型整体体积更紧凑，能适配前置前驱、前置后驱等多种整车布置方案，在1.0L到2.5L排量区间的动力产品中应用占比超过七成。

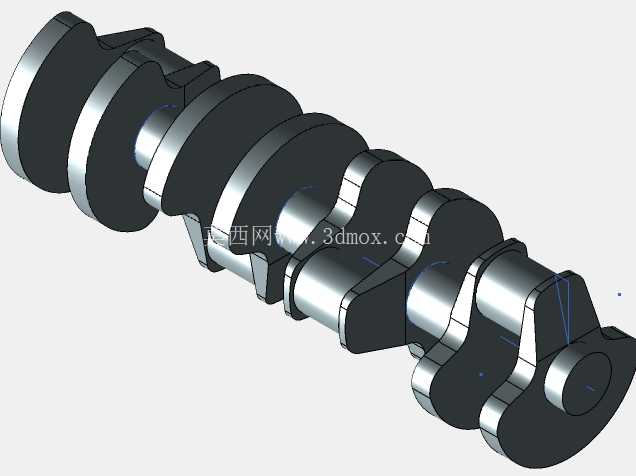

　　建模过程中优先还原了曲柄连杆机构的运动干涉边界，四个活塞采用等间距排布，相邻气缸中心距的取值兼顾了缸体结构强度与整机长度控制，活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的配合公差都按照量产机型的常规设计值做了预留，曲轴的四个曲柄销按照1-3-4-2的点火间隔角做了相位偏移，能保证运转过程中二阶往复惯性力的自平衡，减少整机振动传递。气缸体采用了集成式曲轴箱设计，下曲轴箱的加强筋排布沿着曲轴旋转产生的载荷方向布置，既可以保证高速运转下的结构刚度，又能尽可能降低壳体本身的重量，避免不必要的材料冗余。

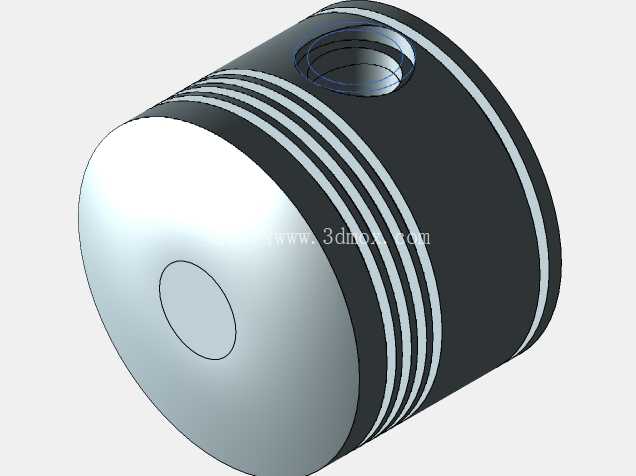

　　从安装适配的角度看，这套结构的整机宽度控制在直列布局的最小边界内，进排气侧分别预留了配气机构、附件轮系的安装空间，曲轴前端可以直接连接正时轮系、水泵、发电机等附件驱动轮，后端预留了飞轮与离合器总成的安装接口，不需要额外做结构修改就能适配手动、自动不同类型的传动系统连接需求。活塞顶部的燃烧室凹坑造型按照常规平顶活塞设计，适合配合顶置凸轮轴的缸盖结构实现高压缩比的燃烧组织，活塞环槽的位置与宽度都参考量产机型的密封要求设置，能保证气环、油环的安装位置准确，避免建模阶段出现环槽与活塞销座干涉的问题。

　　在做结构验证时，这套模型可以直接导入运动仿真模块，模拟不同转速下活塞的往复运动、曲轴的旋转运动，验证连杆在不同曲轴转角下的摆动角度是否在合理区间，是否会出现与气缸壁、曲轴平衡块的运动干涉，也能为后续的冷却水套布置、润滑油道设计提供基础的结构参考。很多刚接触动力总成设计的工程师，往往会忽略曲柄连杆机构的运动包络边界，导致后续设计缸体时出现壁厚不足、附件安装空间不够的问题，这套完整的装配模型能直观展示各部件的相对位置关系，帮助设计人员快速理清各系统的布置逻辑。

　　另外，这套结构的拆分逻辑完全按照实际装配流程设置，从活塞连杆组的分装，到曲轴下箱的合装，再到缸体的整体装配，每个部件的装配基准都和实际生产工艺保持一致，没有出现建模过程中常见的基准偏移、配合面错位的问题，不管是用于教学演示中的结构原理讲解，还是用于新产品开发初期的方案对标，都能直接复用相关的结构尺寸参考，不需要再做额外的结构修正。
