带圆柱凸台的方块式混合传动构件

　　在电源类电磁变换设备的内部传动与定位结构设计中，这类带圆柱凸台的方块式混合构件，常被用于变压器调压档位切换的机械联动环节，承担着传动衔接、行程限位以及部件安装基准的多重作用。从实际应用场景来看，这类构件多布置在变压器绕组外侧的绝缘安装支架上，周边需要预留足够的操作空间，避免与绕组引出线、绝缘隔板产生运动干涉，其方块基体的平面度公差需要控制在0.05mm以内，保证安装后与支架的贴合度，防止长期运行受振动影响出现位置偏移。

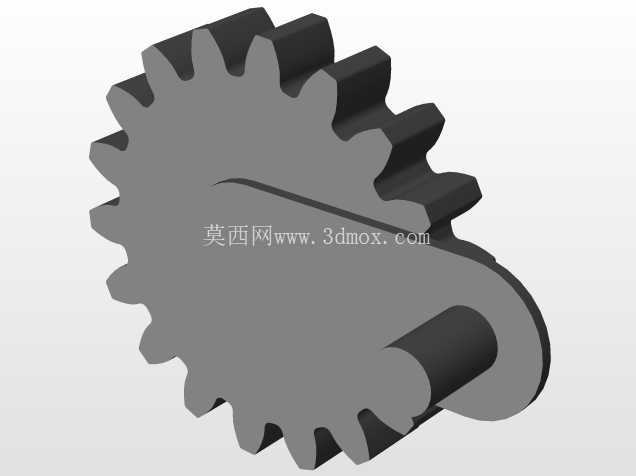

　　设计这类构件时，首先要明确其核心功能是衔接齿轮传动组与档位触片的动作传递，圆柱凸台部分是与传动齿轮内孔配合的核心轴段，配合公差选用H7/h6的间隙配合，既保证齿轮转动时的顺畅度，又不会因间隙过大产生传动回程误差，凸台的伸出长度需要匹配所配合齿轮的轮毂厚度，预留0.2-0.3mm的轴向窜动间隙，避免齿轮转动时与方块基体端面产生摩擦卡滞。方块基体的厚度需要根据安装空间的边界尺寸确定，通常在满足结构强度的前提下尽可能做薄，减少对变压器内部有限空间的占用，基体的四个边角做R2的圆角处理，避免尖角在装配过程中划伤绝缘层或者操作人员的防护手套。

　　从安装边界来看，方块基体的背面是与安装支架贴合的定位面，上面预留的两个安装孔中心距需要与支架上的预装螺柱位置完全匹配，孔位公差控制在±0.1mm，保证装配时无需额外修配即可顺利安装。圆柱凸台的轴线与方块基体安装面的垂直度公差不低于0.03mm，否则会导致配合的齿轮出现偏摆，长期运行会加剧齿轮齿面的不均匀磨损，缩短整个传动机构的使用寿命。在混合传动的结构逻辑上，这个构件同时承担了固定支撑与运动传递的双重作用，方块部分作为静态的安装基准，为整个小传动组提供稳定的支撑基础，圆柱凸台作为动态的传动衔接轴，将外部操作的旋转力矩传递给齿轮组，进而带动档位触片完成不同绕组抽头的切换，实现变压器输出电压的调整。

　　建模过程中需要注意方块基体与圆柱凸台的结合处做R0.5的过渡圆角，减少应力集中，避免在长期受交变载荷的情况下出现结合处开裂的问题，尤其是在变压器可能出现的短时过载工况下，传动机构会承受比正常运行更大的操作力矩，过渡圆角的设计可以有效提升构件的结构强度。构件的材质通常选用增强尼龙或者硬质电木，既具备足够的机械强度满足传动需求，又拥有良好的绝缘性能，避免传动构件意外带电引发安全故障，材质的收缩率在建模时需要提前纳入尺寸补偿，保证加工成型后的实际尺寸符合设计公差要求。在实际装配调试时，需要先将齿轮预装到圆柱凸台上，手动转动齿轮检查是否存在卡滞点，确认转动顺畅后再将整个构件固定到安装支架上，后续还要联动测试整个档位切换的行程是否到位，确保每个档位的触片都能与对应触点完全贴合，避免出现接触不良引发放电的问题。这类混合构件虽然结构看起来简单，但是作为变压器调压机构里的核心衔接零件，其尺寸精度、形位公差以及结构强度都会直接影响整个调压机构的运行可靠性，设计时不能因为结构简单就忽略细节上的公差要求，每一处尺寸的设定都需要结合实际的装配空间、配合需求以及运行工况来确定，才能保证构件在设备全生命周期内稳定运行。
