导轨式微型断路器三维结构模型

　　日常做低压配电回路三维布局时，这类微型断路器是最常接触的末端保护元件，从民用住宅的户内配电箱，到工业现场的设备控制回路、小型动力配电盘，再到非标自动化设备的电控柜内部，都能见到它的安装身影。它的核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线路过热起火、用电设备烧毁，同时也可作为回路的手动分合开关，方便日常检修时断开对应支路电源，无需切断总供电，大幅提升运维的便利性与安全性。

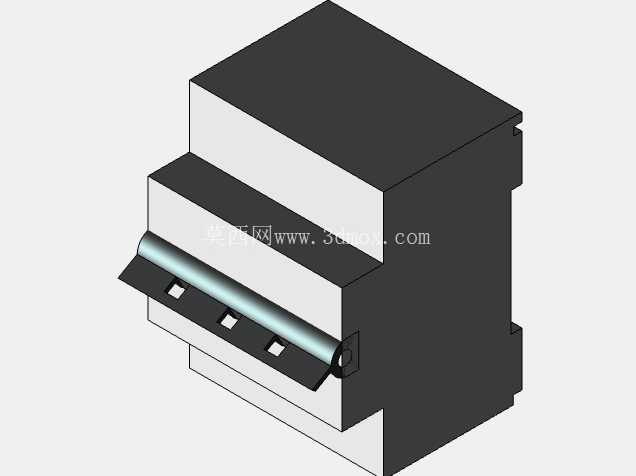

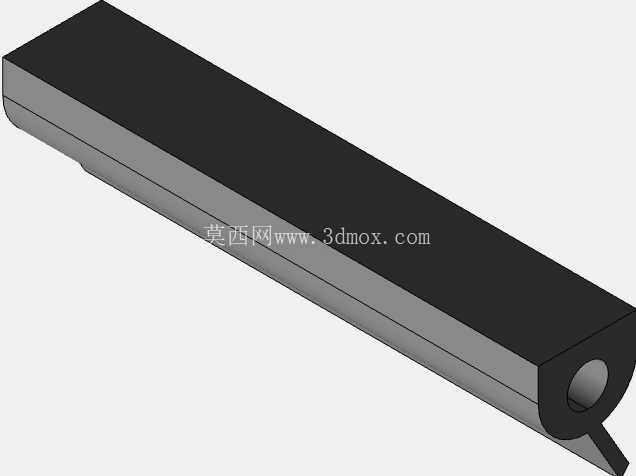

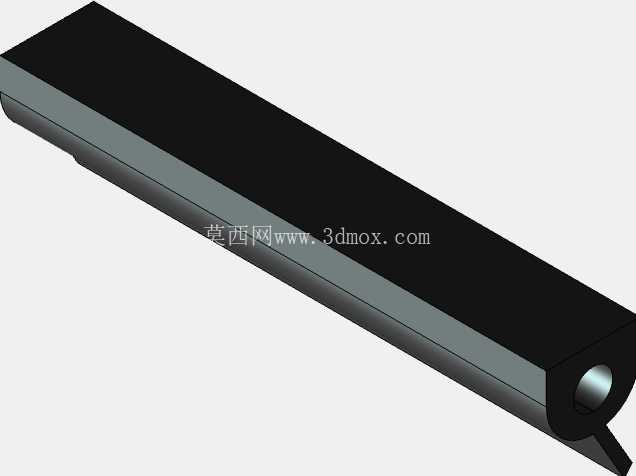

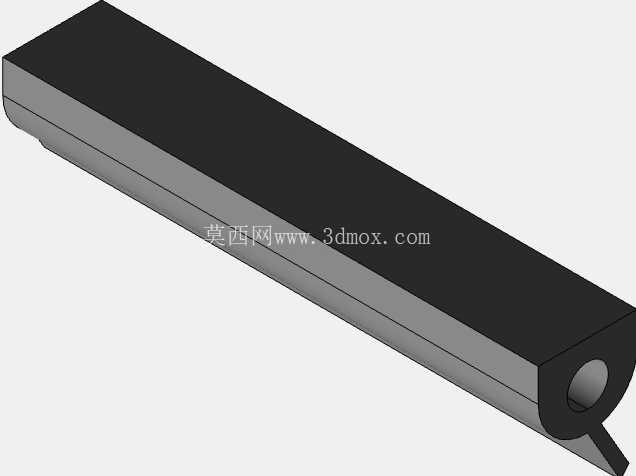

　　从结构设计来看，这个模型还原了主流微型断路器的典型外观特征，整体采用模块化的长方体造型，外壳为阻燃工程塑料材质的分瓣式结构，上下壳体通过卡扣与内部定位柱配合固定，既满足电气绝缘的安全要求，也能在内部元件故障时快速拆解检修。模型正面预留了操作手柄的安装位，手柄的摆动角度对应分闸、合闸两个核心工位，合闸状态下手柄向上抬起，分闸状态下手柄向下扳动，故障脱扣时手柄会停在中间位置，方便运维人员快速定位故障回路。侧面设计了标准的35mm导轨安装卡扣结构，这是低压配电元件的通用安装接口，安装时只需将卡扣卡在DIN导轨上，按压到位即可完成固定，拆卸时用螺丝刀撬动卡扣解锁就能快速取下，无需额外打孔固定，适配各类标准配电箱、电控柜的安装梁。

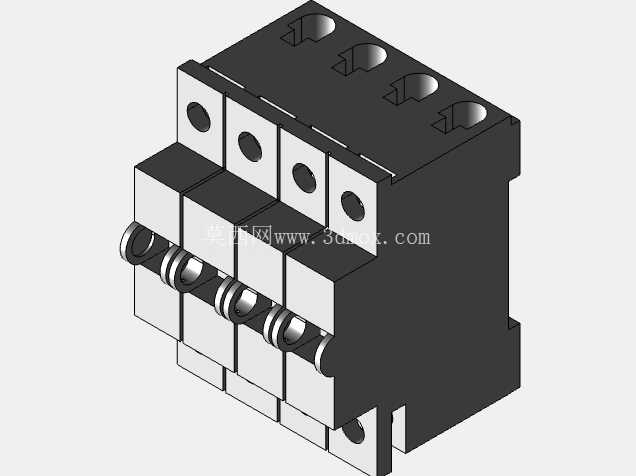

　　设计这类元件的三维模型时，首先要把控的是安装边界尺寸，单极微型断路器的宽度通常为18mm的标准模数，这个模数是低压配电行业的统一规范，多极拼装时只需沿宽度方向依次拼接，就能实现多回路的组合安装，模型的宽度方向严格遵循18mm模数设计，拼装时不会出现尺寸干涉。高度方向的尺寸要匹配配电箱内的走线空间，保证接线端子与箱门、内部走线槽之间留有足够的安全间隙，避免导线绝缘层被外壳磨损。深度方向的尺寸则要考虑导轨安装后，元件前端与箱门内侧的距离，保证操作手柄有足够的摆动空间，不会出现箱门关闭时顶住手柄导致误分闸的问题。

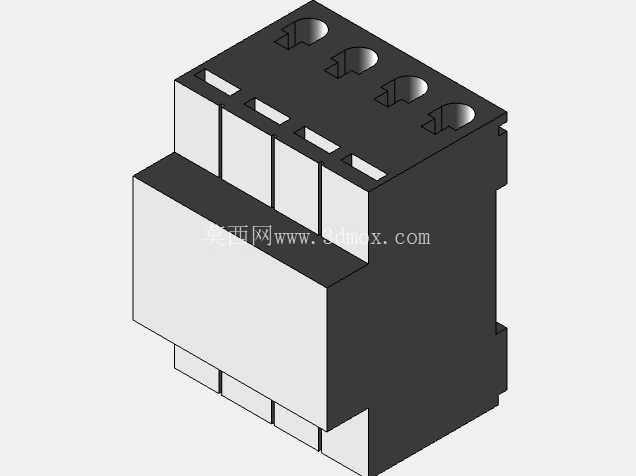

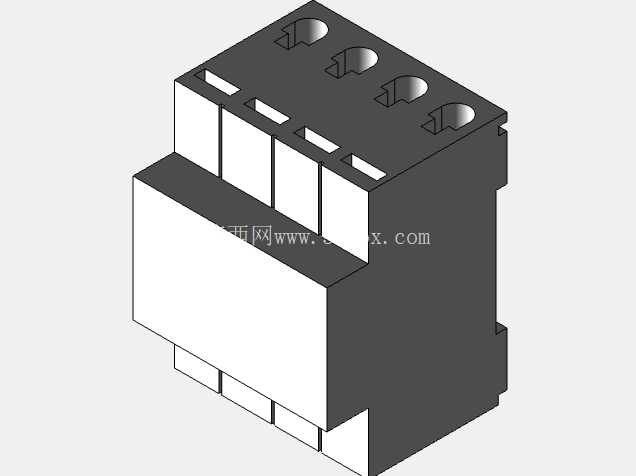

　　模型的细节设计上，上下两端分别预留了进线端与出线端的接线端子位置，端子采用螺钉压紧式结构，适配不同线径的铜导线，端子外部设计了防触电的绝缘护罩，避免运维人员操作时误触带电部位。侧面还预留了辅助触点、分励脱扣器等附件的拼装接口，可根据实际使用需求扩展功能，比如搭配辅助触点实现断路器分合状态的远程信号反馈，搭配分励脱扣器实现远程控制分闸，满足智能配电的使用需求。

　　在三维布局应用中，这类模型的精度直接影响整个电控柜的装配合理性，建模时需要重点核对导轨安装面的定位尺寸，保证多个断路器拼装时间距均匀，与相邻的漏电保护器、隔离开关等元件之间留有合理的散热间隙，避免密集安装时热量积聚影响元件使用寿命。同时要预留出接线操作的空间，保证螺丝刀能够顺利伸入接线端子位置拧紧螺钉，不会因为相邻元件间距过小导致接线操作困难。外壳的圆角、脱模斜度等细节也做了还原，符合注塑加工的工艺要求，可直接用于产品结构设计的参考，或是配电系统的数字化装配仿真，验证整个配电回路的布局合理性，提前排查安装干涉、操作空间不足等实际装配中可能出现的问题。
