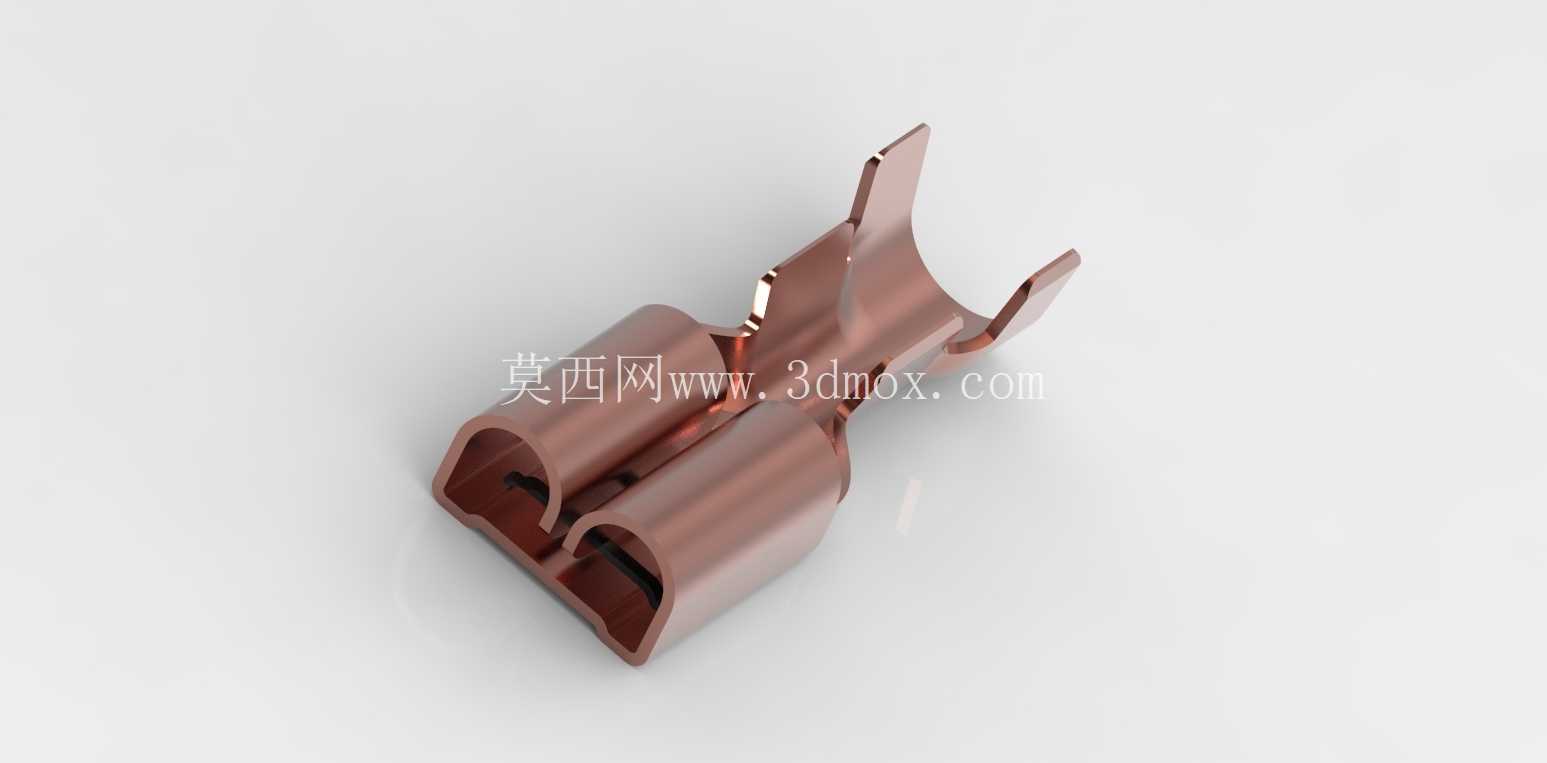

铜制叉型对接式电气接线端子结构

　　这类铜制叉型对接端子是低压电气回路里最常见的导电连接件之一，日常在配电箱二次回路接线、家电内部线束对接、小型电源变压器出线端连接、工业控制板卡接线工位都能见到它的身影，核心作用是实现导线与接线柱之间的可靠导通，同时兼顾装拆便捷性，避免多股软线直接压接时出现的散丝、虚接、接触电阻过大问题。从结构设计来看，这款端子采用一体式铜材冲压折弯成型，没有额外的拼接焊缝，整体导电路径连续，能有效降低大电流通过时的局部发热风险。前端的叉型开口是为了适配带螺丝的接线柱设计，安装时不需要完全拧下接线螺丝，只要松开螺丝到足够间隙，将叉口卡入螺丝柱下方再拧紧即可，比环形端子的安装效率高出不少，尤其适合柜内密集布线、后期需要频繁拆线检修的工位。

　　端子中部的双筒夹持结构是用来压接导线的部分，两个独立的压接腔分别对应导线的线芯与绝缘外皮：靠近叉型端的腔体压接剥去绝缘层的铜芯，压接后通过铜材的塑性变形抱紧线芯，保证导电接触面积足够，同时提供足够的拉脱力，避免导线受外力拉扯时从端子内脱出；靠近尾部的腔体压接导线的绝缘外皮部分，这部分压接不承担导电功能，主要作用是释放导线弯折时的应力，避免线芯与绝缘层衔接的位置因为反复弯折出现断芯，提升线束的抗疲劳寿命。设计时需要严格控制压接腔的内径尺寸，要匹配常用的导线线径范围，压接后的截面变形量需要控制在合理区间，既不能压接过松导致接触电阻超标，也不能压接过猛将铜丝压断，降低载流能力。

　　叉型开口的宽度要适配对应规格的接线螺丝直径，开口两侧的翻边高度要保证拧紧螺丝时，垫片能完全压在端子的接触面上，不会出现压偏、滑脱的情况。端子尾部的分叉翘边结构，是为了压接绝缘层时能更好地包裹住导线外皮，增大与绝缘层的摩擦力，同时避免尖锐的切口割伤导线绝缘层造成短路隐患。材质选用高纯度紫铜，是因为紫铜的导电率优异，同时塑性好，适合冲压、折弯这类冷加工成型工艺，成型后不需要额外的机加工工序，适合大批量量产，表面不做额外镀层的话，适合在干燥无腐蚀的室内环境使用，如果是户外或者腐蚀环境使用的版本，通常会在表面镀锡或者镀镍，提升抗氧化能力。安装边界上，这类端子压接完成后，整体的径向尺寸要匹配对应的绝缘护套尺寸，压接部位不能有尖锐的毛刺凸起，避免刺穿绝缘护套造成漏电；叉型端的接触面要保证平整，没有冲压产生的翘曲，否则拧紧螺丝后实际接触面积不足，长期通电会出现发热氧化的问题。在实际选型使用时，需要根据回路的额定电流选择对应线径规格的端子，不能用小规格端子压接大线径导线，否则会导致压接不牢、载流不足，引发过热烧蚀的故障；压接时要使用对应规格的冷压钳，不能用老虎钳之类的工具随意压接，否则压接力度和压接形状达不到要求，很容易出现虚接隐患。

　　这类端子虽然是电气系统里的微小零件，但直接关系到整个回路的连接可靠性，很多电气柜的起火故障都是源于接线端子压接不良、接触电阻过大导致的局部过热，所以在结构设计时，每个折弯角度、每个腔体的尺寸公差、每个边缘的倒角处理，都需要结合实际压接工艺和安装场景反复验证，不能只看三维造型的外观效果，要充分考虑量产时的冲压工艺可行性、压接后的力学性能、导电性能，以及长期使用后的抗老化、抗松动能力。比如叉型部位的两个臂的厚度要均匀，冲压时的折弯圆角不能过小，否则反复拆装几次之后，折弯位置会因为应力集中出现断裂；压接腔的内壁可以设计细微的防滑齿纹，压接后齿纹嵌入铜芯表面，进一步增大接触摩擦力，降低长期使用后因为温度循环、震动导致的松动风险。
