压缩机进气用折叠式空气滤芯结构

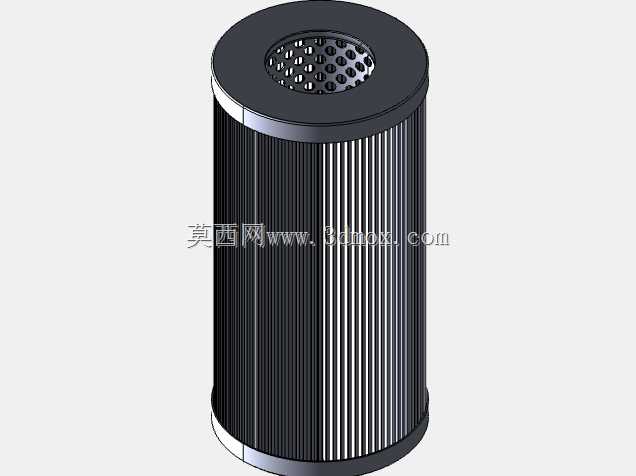

　　在各类容积式、动力式压缩机的进气系统中，空气滤清器是直接决定主机运行寿命与输出介质洁净度的核心前端部件，本次呈现的滤芯结构，是针对中小型通用空压机进气工况设计的折叠式过滤元件，适配常规工况下的进气预处理需求。从实际应用场景来看，这类滤芯普遍安装在压缩机进气口的过滤腔体内，上游直接连通大气环境，下游对接压缩机的进气阀组，承担着拦截空气中悬浮粉尘、硬质颗粒、絮状杂物的作用，避免硬质杂质进入气缸、转子啮合面造成磨粒磨损，也防止大尺寸杂物卡滞进气阀片引发的机组故障。不同于液压系统的压力管路过滤元件，进气滤芯的工作压差极低，因此结构设计上首先要平衡过滤面积与流通阻力的矛盾——本次设计的滤芯采用圆柱形直筒结构，滤材采用打折折叠工艺，沿圆周方向均匀排布折峰，在有限的筒体外形尺寸内最大化拓展有效过滤面积，相同通流流量下可以降低滤材表面的实际迎风速度，既减少进气阻力带来的压缩机能耗损失，也能延长容尘周期，降低日常维护的更换频次。

　　滤芯两端采用硬质端盖封边，端盖与折叠滤材的衔接处做密封粘接处理，避免未经过滤的空气从滤材与端盖的装配缝隙处短路进入下游，端盖中心开设的通孔与过滤腔体的中心定位柱匹配，安装时直接套入定位柱即可完成径向限位，不需要额外的紧固件，日常更换维护时直接抽拉旧滤芯、装入新滤芯就能完成操作，适配快开式进气腔体的维护需求。从安装边界来看，这类滤芯的外径尺寸需要匹配进气腔体的内壁内径，装配后滤材外圆周与腔体内壁预留均匀的环隙，作为进气的导流通道，让进入腔体的空气可以沿整个滤材圆周方向均匀透过滤材，避免局部滤材迎风速度过高造成的偏磨、局部堵塞问题；滤芯的总高度需要适配腔体的轴向安装空间，两端端盖分别抵接腔体的上下定位端面，形成轴向的密封压紧，避免运行过程中滤芯在气流冲击下出现窜动。

　　滤材的选型上，针对常规车间环境的进气工况，采用梯度密度的纤维复合滤材，外层纤维间隙稍大，先拦截大尺寸的絮状杂物、大颗粒粉尘，内层纤维间隙逐层缩小，拦截细粒径的悬浮颗粒，兼顾容尘量与过滤精度，不会因为追求过高过滤精度造成进气阻力陡增，也不会因为精度不足导致杂质进入主机。在结构细节处理上，折叠滤材的折峰处做了定型处理，避免在进气负压的作用下滤材折峰相互贴合，导致有效过滤面积缩水，保证长期运行过程中折峰之间始终保持均匀的通流间隙；两端端盖采用硬质工程塑料材质，既具备足够的结构强度，耐受安装过程中的挤压、气流长期冲击不变形，也不会因为锈蚀产生杂质污染下游进气通路。

　　实际选型匹配时，除了外形安装尺寸的适配，还需要结合压缩机的额定进气量核算滤芯的额定通流能力，保证在额定流量下滤芯的初始阻力在机组允许的进气阻力范围内，避免因为滤芯通流能力不足导致压缩机进气负压过高，出现输出效率下降、排温异常升高的问题；同时也要结合使用场景的粉尘浓度调整维护周期，在多粉尘的工况下缩短更换间隔，避免滤芯容尘饱和后阻力上升，甚至出现滤材破损导致杂质直通主机的故障。这类折叠式空气滤芯的结构通用性较强，除了空压机之外，也可适配鼓风机、小型内燃机等需要进气过滤的通用动力设备，只要安装尺寸、通流能力匹配即可替换使用，结构上没有特殊的专利限制，属于通用型的进气过滤元件结构。建模过程中重点还原了滤材折叠的均匀排布特征、端盖的密封结构、中心通孔的定位尺寸，能够直接用于进气过滤腔体的装配干涉校验、维护空间模拟，也可以作为过滤系统教学演示的结构样件，直观展示折叠滤芯的通流路径与密封原理。
