佩尔顿冲击式水轮机转轮结构设计

　　高水头水力发电场景中，冲击式水轮机的核心做功部件便是佩尔顿式转轮，这类转轮的设计直接决定了高水头水流能量的转换效率，尤其适配水头落差在数百米级的引水式电站，在高海拔山区小水电项目中应用极为广泛，这类区域往往具备高落差、小流量的水文特征，反击式水轮机无法适配这类工况，佩尔顿转轮依靠水斗承接高速射流的冲击力完成能量转换，无需像反击式机组那样依赖流道内的水压变化做功，对水质含沙量的耐受度也相对更高。

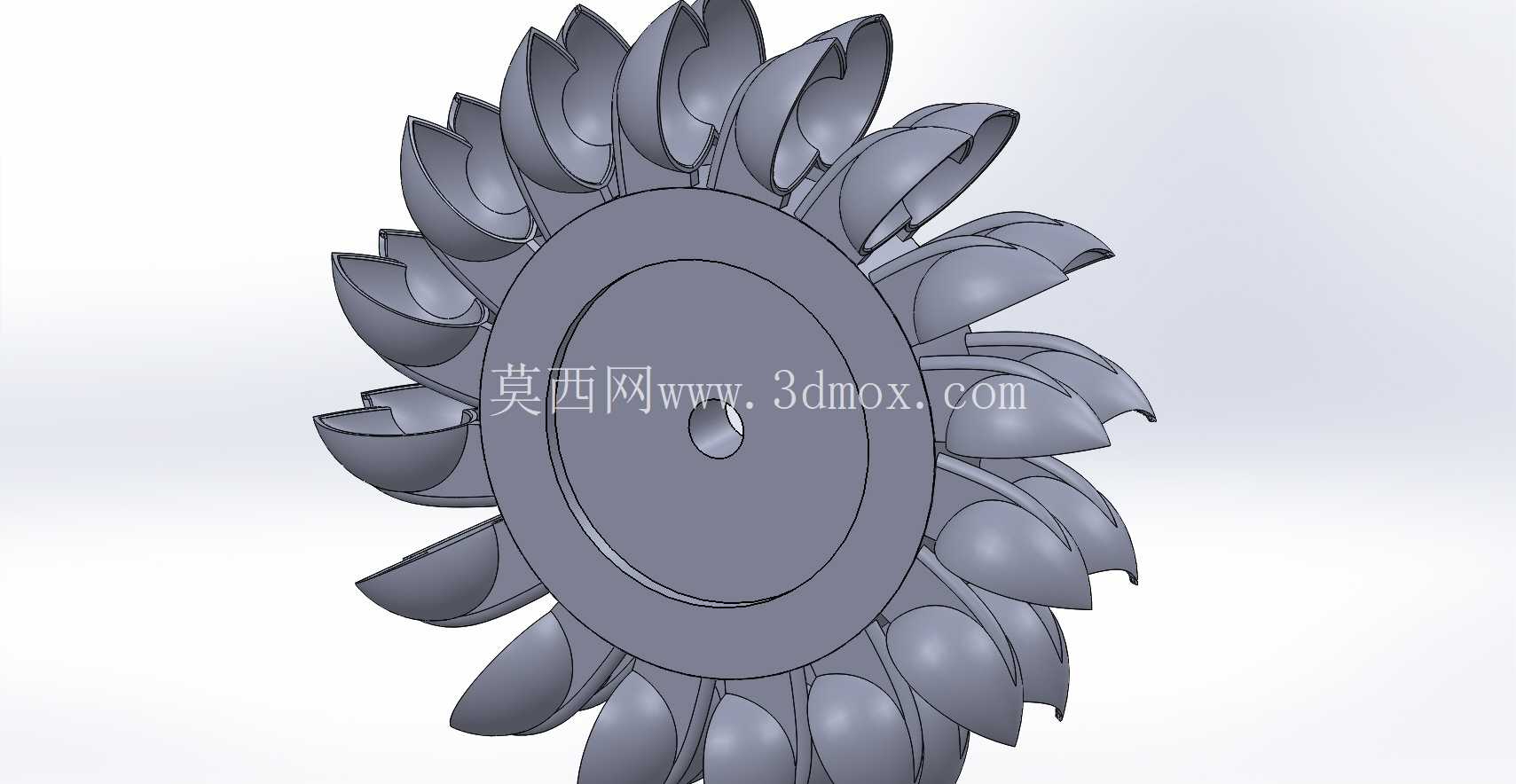

　　从结构功能来看，该类转轮的核心做功单元是沿轮盘周向均匀排布的水斗，每个水斗都设计有对称的分水刃结构，当喷嘴喷出的高速射流冲击到水斗中心分水刃时，水流会被均匀拆分到两侧的斗体内腔，顺着斗型曲面完成近180度的转向后从斗体两侧边缘流出，这个过程中水流的动量变化会对转轮产生持续的切向推力，带动主轴旋转输出机械能，进而驱动发电机完成电能转换。水斗的曲面轮廓精度直接决定了能量转换效率，若曲面曲率设计不合理，水流转向过程中会产生额外的紊流损耗，甚至出现水流飞溅撞击相邻水斗的情况，拉低整机的运行效率。

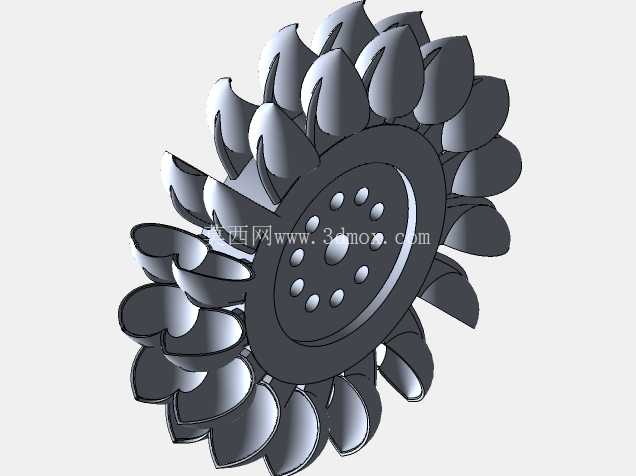

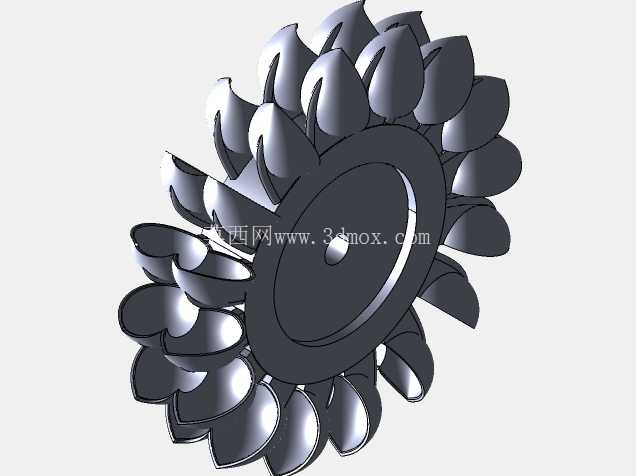

　　设计层面首先要确定的是转轮的节圆直径，该参数需要匹配电站的设计水头与额定转速，高水头工况下节圆直径相对更小，配合更高的射流速度保证转轮线速度处于最优区间，通常射流速度与转轮节圆周速的比值维持在0.45-0.5区间时，水能利用效率达到峰值。轮盘部分采用整体式辐板结构，中心设置与主轴配合的安装孔，孔位公差需满足过盈配合的装配要求，保证大扭矩传递过程中不会出现相对滑移，辐板与水斗的衔接位置做了大圆弧过渡处理，避免长期受交变冲击力作用出现应力集中，引发疲劳裂纹。周向排布的水斗数量需要结合射流直径、水斗开口宽度综合计算，既要保证射流始终能够冲击到水斗工作面，不会出现射流直射到水斗背部造成阻力的情况，也要避免水斗数量过多导致转轮整体重量过大，提升转动惯量带来的调节滞后问题，同时过多的水斗也会增加水流排出时的干涉概率。

　　安装边界上，转轮与主轴装配后需要做严格的动平衡校正，高转速运行状态下哪怕微小的质量偏心都会引发机组振动，加剧轴承磨损，甚至影响主轴密封的使用寿命。转轮与喷嘴的相对位置也有严格要求，射流的中心线需要与转轮节圆相切，同时对准水斗的分水刃中心，偏差过大会导致水流拆分不均，产生侧向推力破坏机组运行稳定性。水斗的开口边缘做了微小的倒角处理，避免高速水流长期冲蚀造成边缘缺口扩展，在含沙量较高的电站场景中，水斗表面还会额外堆焊抗磨层，提升部件的抗冲蚀能力，延长检修周期。这类转轮的整体高度通常根据装机容量、水头参数匹配，小型机组转轮直径可控制在数百毫米范围，大型高水头机组的转轮直径可达数米，但核心的水斗型线设计逻辑保持一致，都是围绕水流无冲击入射、平顺转向、无干涉排出这几个核心目标优化，保证在额定工况下水能利用效率维持在较高水平，同时兼顾长期运行的结构可靠性，降低运维阶段的部件更换成本。
