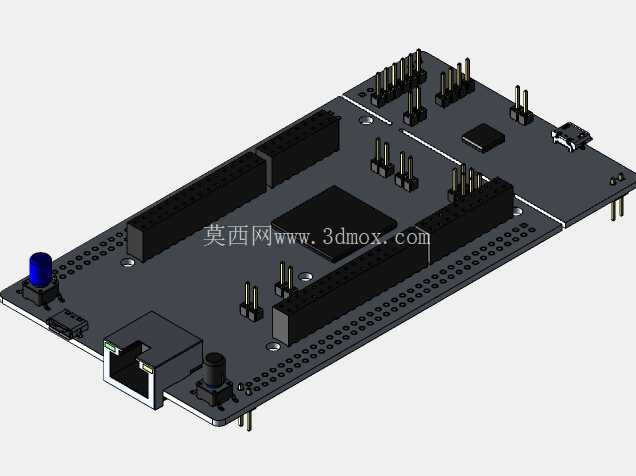

NUCLEO-F429ZI微控制器开发板结构设计

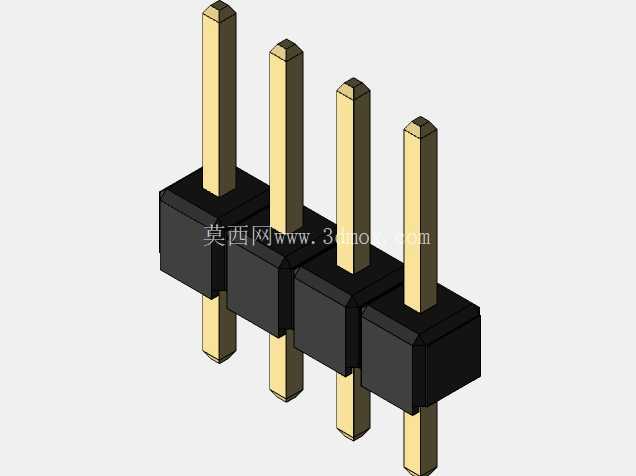

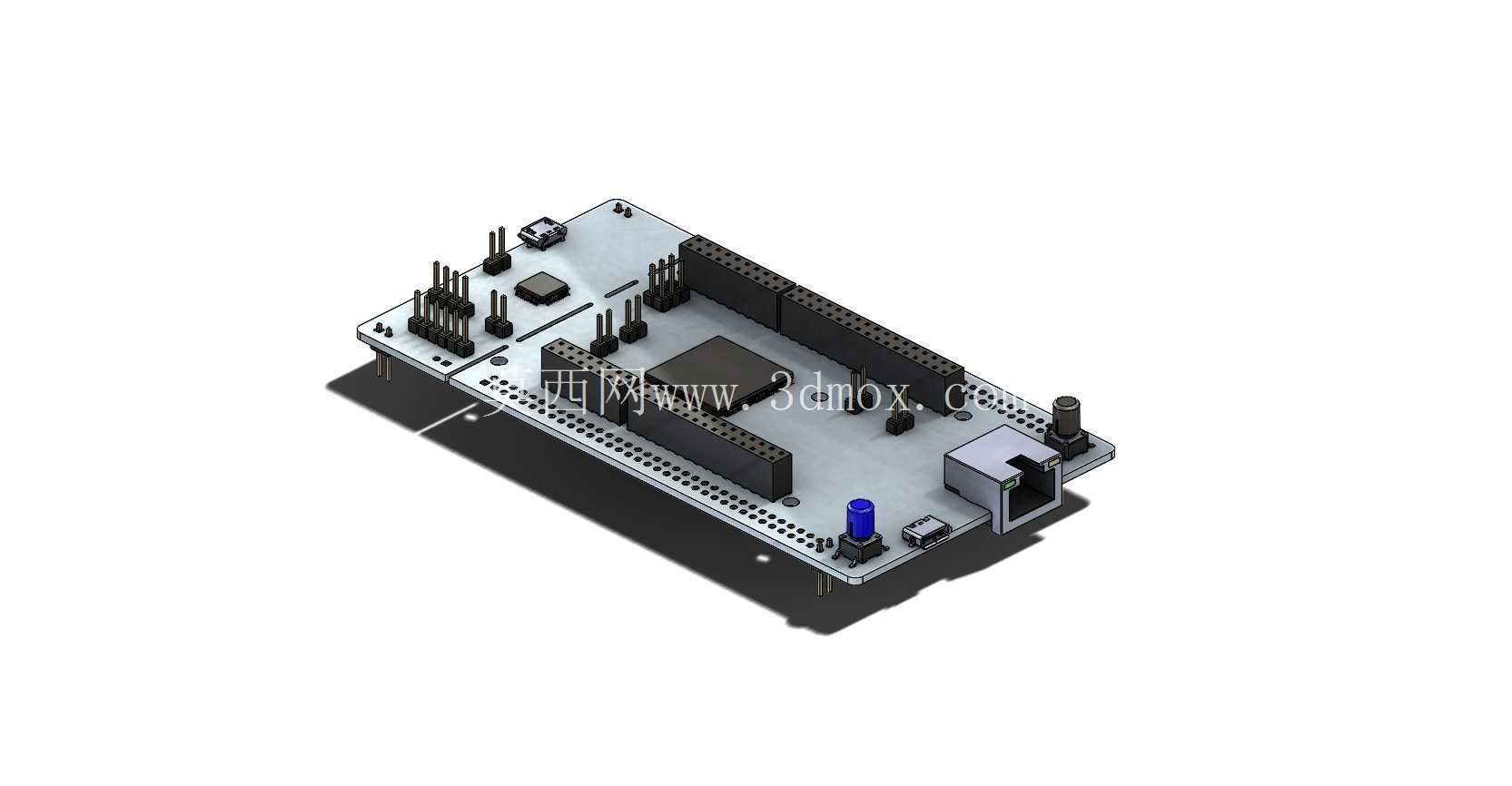

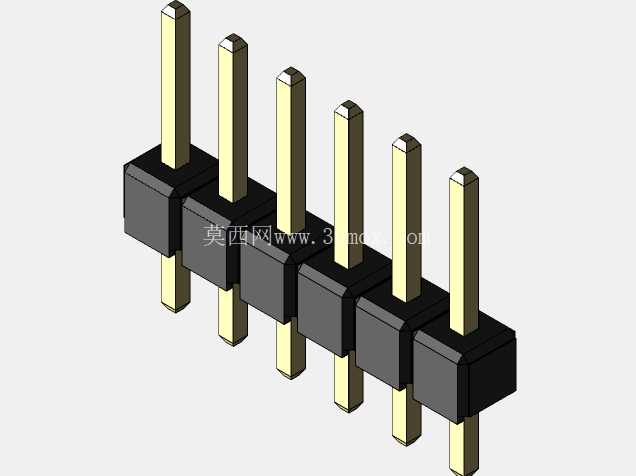

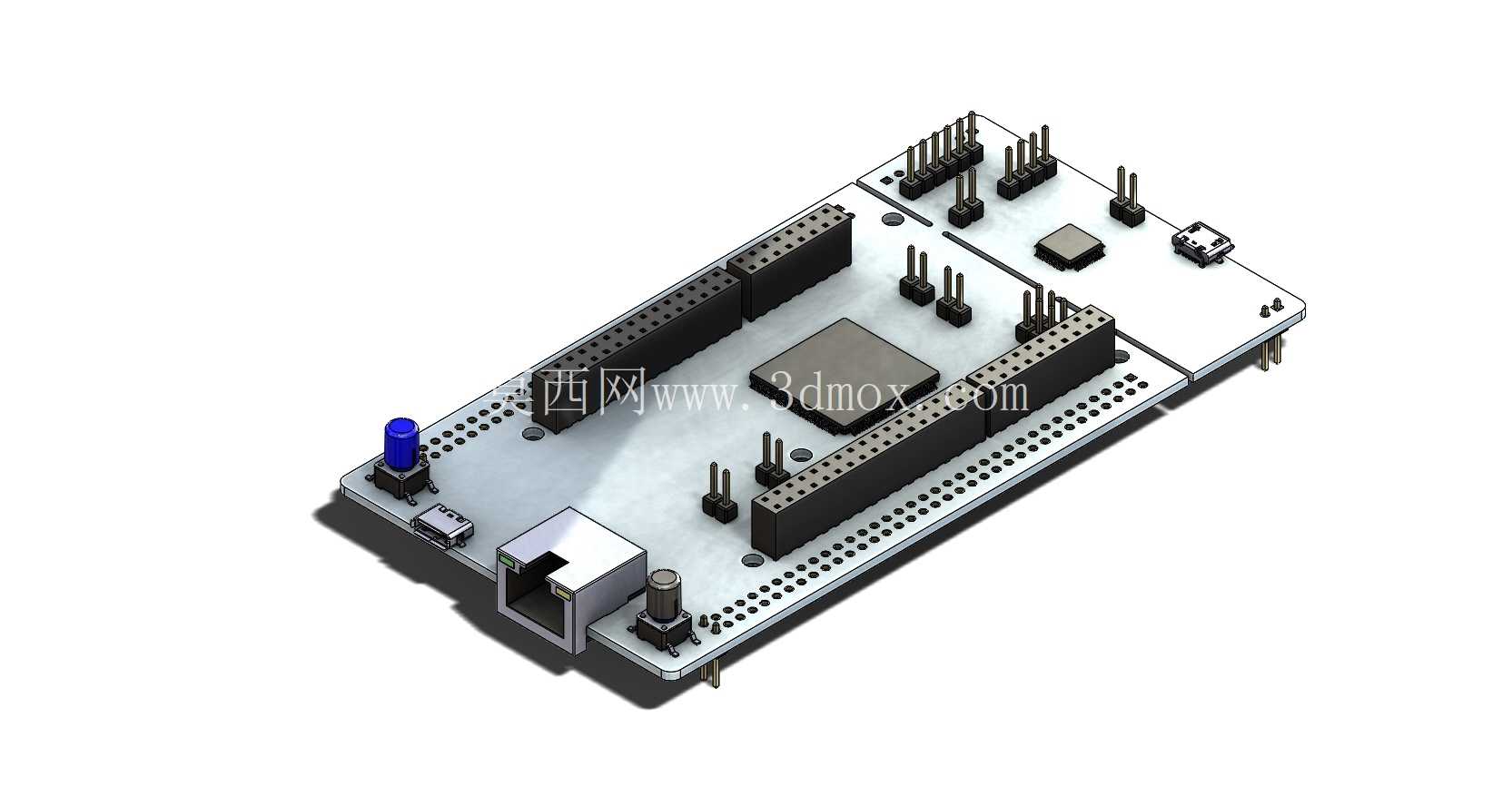

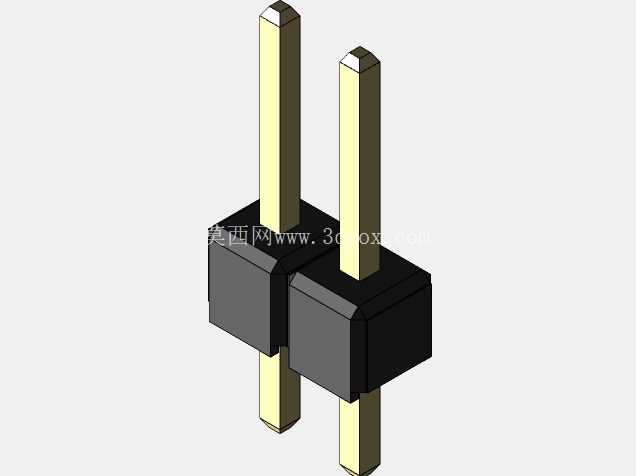

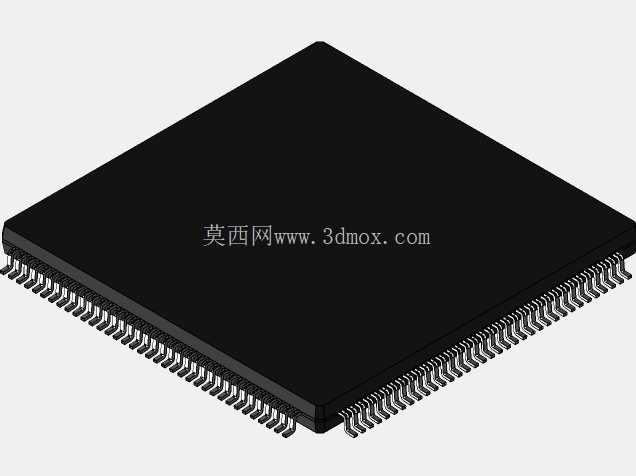

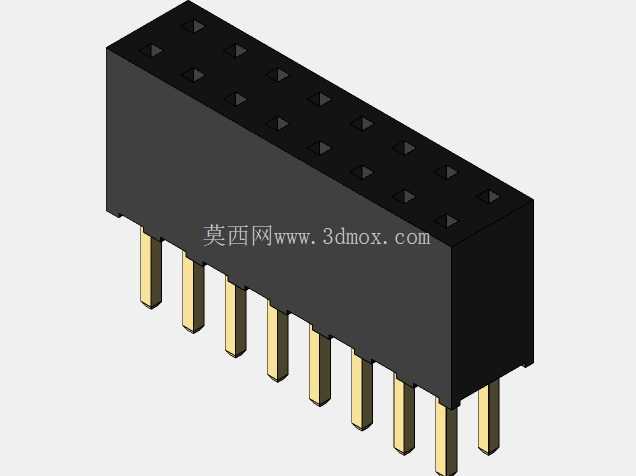

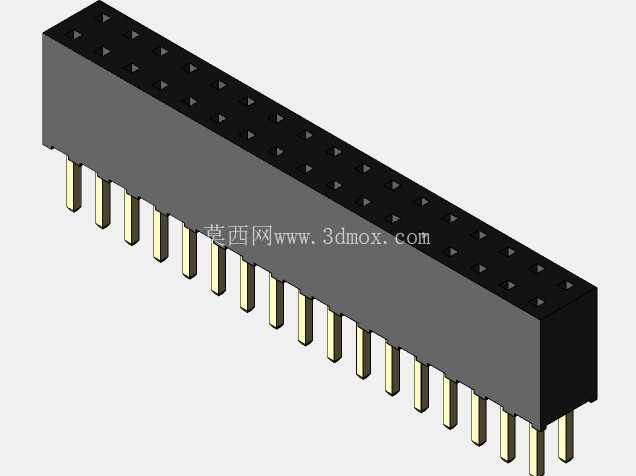

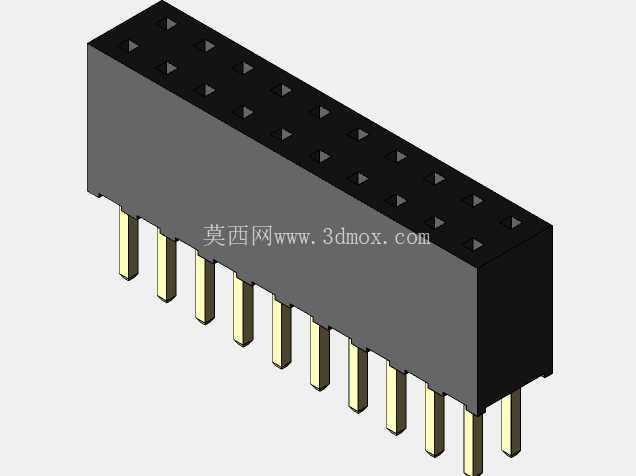

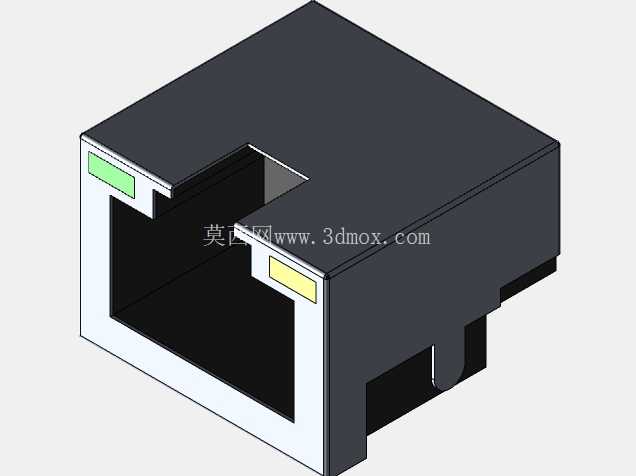

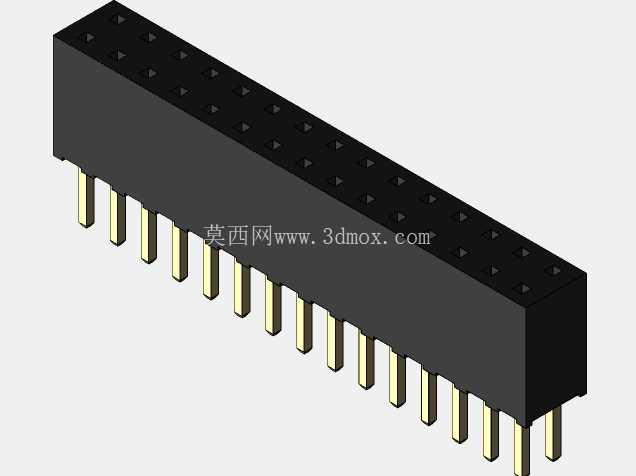

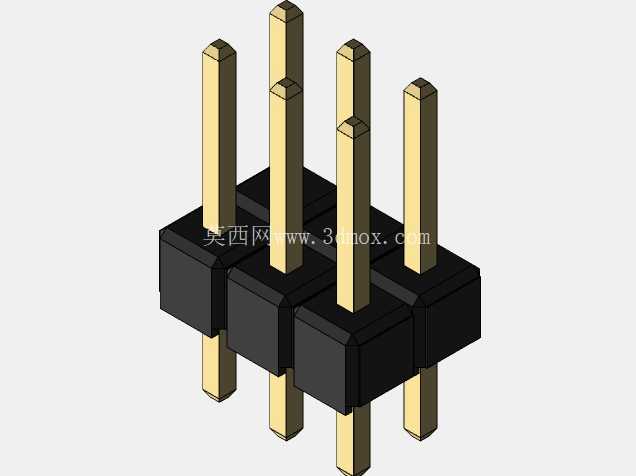

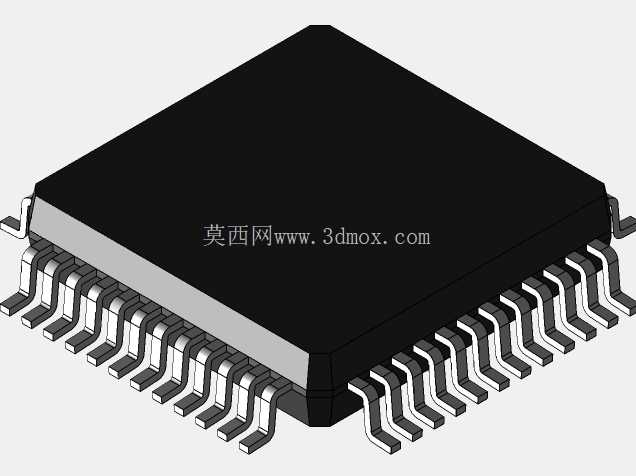

　　板载的以太网接口、USB接口、调试接口全部布置在板卡的同一侧边缘，这是考虑到多数开发场景下接线会从设备同一侧引出，避免线缆交叉缠绕，同时接口的安装高度做了精准匹配，RJ45接口的金属外壳高度、USB座的凸台高度都和PCB板厚做了公差配合，保证焊接后接口端面和板边齐平，不会出现接口歪斜导致插头无法完全插入的问题。排针的布局完全兼容Arduino扩展接口标准，同时额外引出了STM32F429芯片的所有备用IO口，排针的高度选用了常规的2.54mm间距标准排针高度，建模时特意预留了排针塑料底座的安装间隙，避免排针焊接后和板上其他贴片元件产生干涉，比如板上的复位按键、用户LED、电容电阻等元件，都和排针底座保持了至少1mm的安全距离，防止组装时元件被挤压损坏。这款NUCLEO-F429ZI开发板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在做结构建模前首先梳理了开发板全生命周期的使用场景：从桌面原型开发阶段的反复插拔调试，到集成到小型工控设备内的长期固定运行，再到教学场景下的频繁搬运与接线操作，所有结构细节都对应实际使用中的痛点做了适配。首先看核心功能区的布局，主控制芯片放置在板卡中心区域，四周预留了足够的散热空间，同时避开了所有排针的安装位置，避免外接扩展模块时遮挡芯片影响散热，也方便后期调试时用探针接触芯片引脚做信号测量。

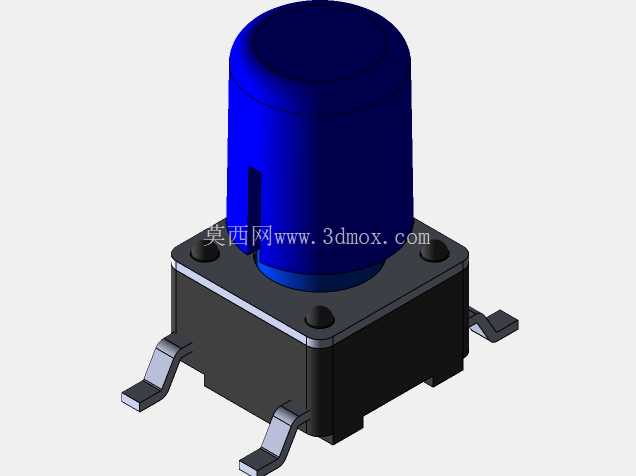

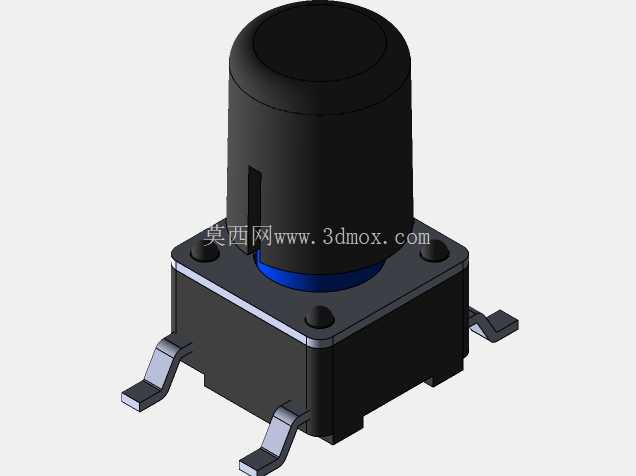

　　板卡的四个角做了R3的圆角处理，同时预留了3mm直径的安装孔，安装孔的中心距离板边5mm，这个尺寸是通用工控外壳内安装柱的标准间距，不管是用铜柱固定在亚克力外壳里，还是直接用螺丝固定在设备内部的安装筋位上，都不需要额外打孔调整。安装孔周围做了露铜处理的接地焊盘，建模时也预留了焊盘的凸起高度，保证安装时螺丝可以和接地焊盘可靠接触，实现板卡的屏蔽接地，降低电磁干扰对高精度模拟采样的影响。板上的用户按键和复位按键选用了轻触开关，按键的帽沿高度比排针顶端低2mm，这样当开发板叠插扩展板的时候，不会因为挤压导致按键被误触发，同时按键的位置布置在板卡的边角区域，方便调试时单手操作，不需要特意调整手的姿势就能按到。

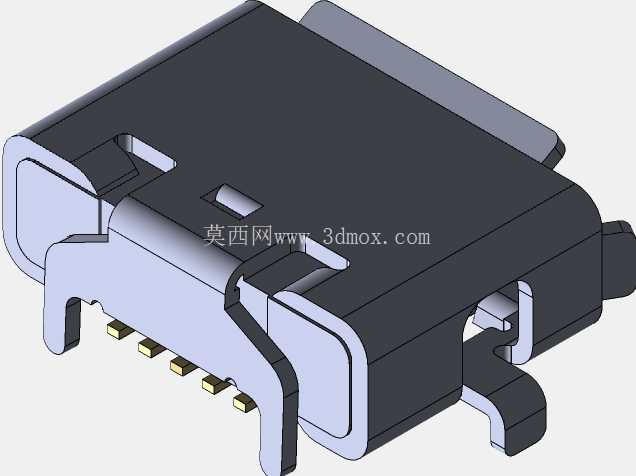

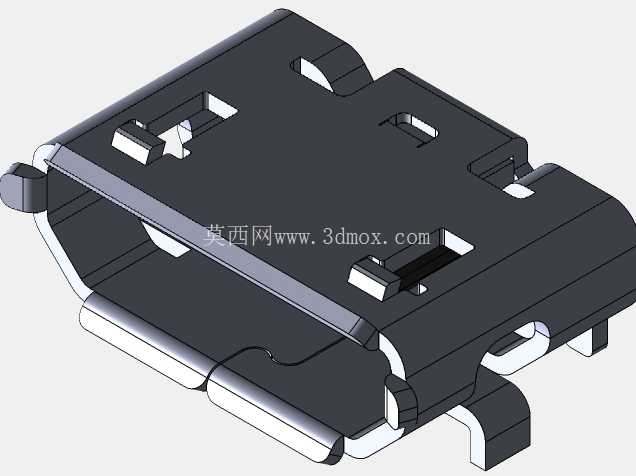

　　电源指示灯和用户LED布置在板边靠近接口的位置，接线时不用翻转板卡就能看到电源状态和程序运行指示灯的状态。以太网接口旁边的网络变压器做了独立的屏蔽罩建模，屏蔽罩的高度和周围元件保持安全距离，同时预留了接地引脚的焊接位置，保证网络信号的稳定性。USB接口处做了ESD保护元件的布局，建模时特意将这些小元件布置在接口内侧靠近板边的位置，既不影响接口插拔，也能让静电泄放路径最短，保护主控芯片不受静电损坏。整个板卡的外形尺寸控制在160mm×100mm以内，这个尺寸刚好可以放入标准的100×160mm的塑料外壳内，不需要额外定制外壳，降低了开发阶段的外壳成本。

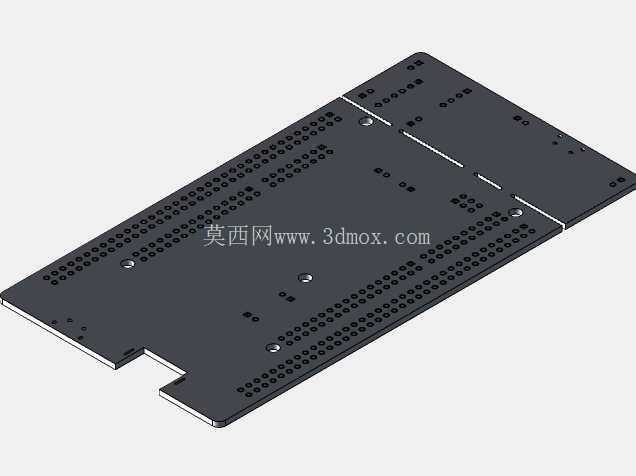

　　板厚选用1.6mm的标准PCB厚度，建模时所有贴片元件的高度都控制在15mm以内，保证叠插扩展板后整体高度不会超过30mm，适配多数小型嵌入式设备的内部安装空间。在做结构校验的时候，特意模拟了所有常用扩展板的叠装场景，比如LCD显示屏扩展板、电机驱动扩展板、传感器扩展板，确认所有排针对接后没有元件干涉，接口位置不会被扩展板遮挡，调试接口可以正常连接仿真器。另外板上的后备电池座布置在板卡的角落位置，电池座的高度和周围元件做了避让，更换纽扣电池的时候不需要拔掉扩展板，直接用指尖就能抠出电池更换。整个建模过程完全按照实际PCB加工的工艺要求做了细节处理，比如所有贴片元件的焊盘大小、引脚间距都符合SMT贴装的工艺标准，接插件的固定脚位置预留了足够的焊接空间，安装孔周围没有布置走线和元件，避免打孔时损伤线路。对于嵌入式开发从业者来说，这个三维模型可以直接用来做设备内部的安装布局校验，提前确认开发板和其他结构件的干涉情况，也可以用来做教学演示的模型，直观展示开发板的元件布局和接口位置，不需要拿到实物就能完成前期的结构设计工作，大幅缩短原型开发的周期。
