参数化齿条小齿轮啮合传动结构

　　在直线往复传动的各类工业场景中，齿轮齿条啮合结构是应用极为广泛的动力传递形式，从数控机床的进给轴传动、自动化生产线的工位平移机构，到重型设备的直线位移驱动、升降装置的动力传输，都能见到这类结构的身影。不同于丝杠传动的高精度短行程局限，也不同于同步带传动的大负载能力短板，齿轮齿条结构可以在较长行程范围内保持稳定的动力传递，同时兼顾传动效率与负载承载能力，安装调试的容错空间也更适配现场施工的实际工况。

　　这套参数化的齿条小齿轮结构，在设计之初就瞄准了快速迭代修改的需求，将模数、齿数、压力角、齿条深度这些核心参数做了全局关联配置，不需要逐个特征去修改草图或拉伸尺寸，只需要调整对应参数的数值，就能快速生成不同规格的啮合副，大幅缩短了非标设备设计阶段的传动部件选型建模周期。很多工程师在做非标设备时，经常遇到行程调整、负载变更需要重新选配齿轮齿条的情况，常规建模方式需要重新计算齿形、绘制齿廓、调整啮合间隙，往往要花费数小时调整特征，还容易出现齿形干涉、啮合错位的问题，这套参数化结构直接把核心设计变量做了关联，修改参数后能自动重构齿形、匹配啮合位置，省去了大量重复建模的工作量。

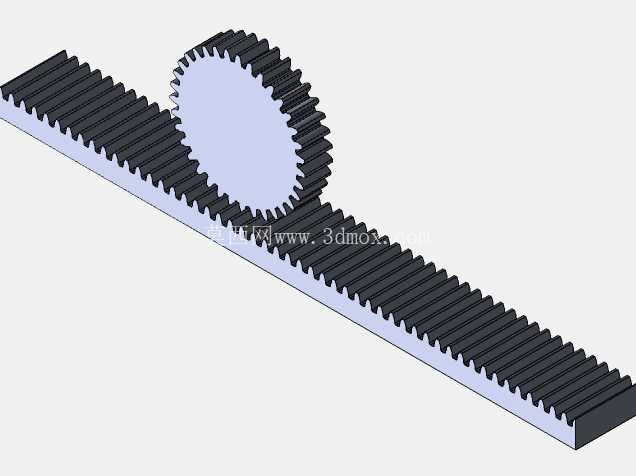

　　从结构功能来看，这套结构已经预先完成了齿中心对齐，配置了对应的齿轮齿条配合关系，需要注意的是，在修改核心参数之后，需要先关闭原有配合约束，重新对齐齿轮与齿条的中心基准，再重新启用配合，才能保证啮合关系的正确性，避免出现运动仿真时的齿面干涉、传动卡顿问题。齿形部分采用标准渐开线齿廓设计，压力角选用通用传动场景最常用的20度规格，保证啮合过程中的受力均匀，减少传动过程中的冲击与噪音，齿侧间隙预留了常规传动场景的合理公差，既不会因为间隙过大导致传动反向死区过大，也不会因为间隙过小导致装配困难、运转卡滞。

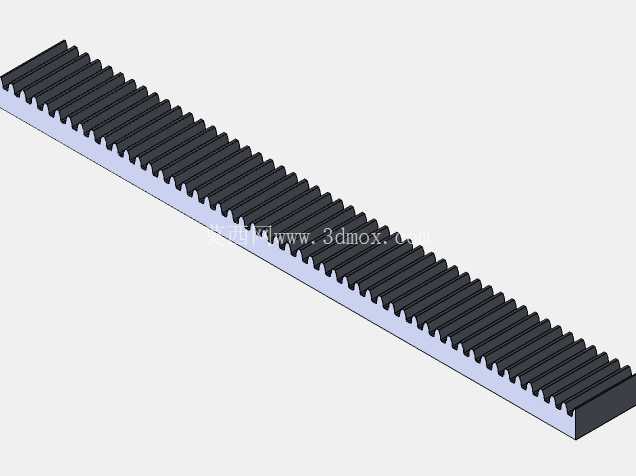

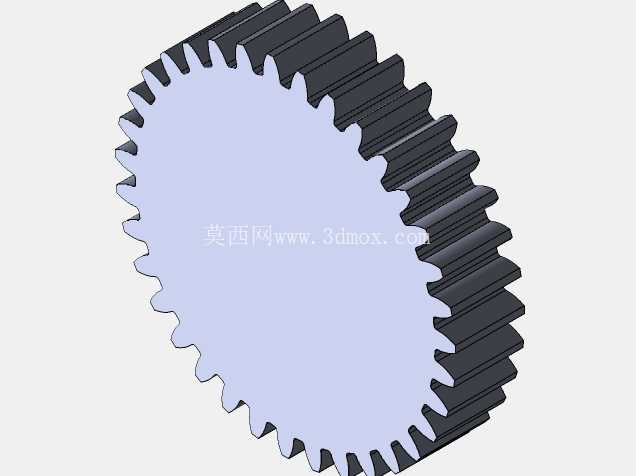

　　从安装边界来看，齿条的基准面做了平整的安装贴合面设计，不需要额外做基准转换就能直接固定在设备的安装基座上，齿轮部分预留了标准的轴孔安装位，可以直接与传动轴、减速机输出端进行连接，整体结构的外形尺寸可以根据参数调整适配不同的安装空间，小尺寸规格可以用在小型自动化设备的轻负载平移场景，大模数规格可以适配重型设备的大负载长行程传动需求。在实际应用中，这类结构往往需要搭配润滑装置使用，在齿面形成稳定的油膜，减少长期运转带来的齿面磨损，延长传动部件的使用寿命，设计时也可以根据实际使用场景，在齿条两端加装限位缓冲结构，避免运动超程导致的轮齿撞击损坏。

　　很多刚接触传动结构设计的工程师，容易忽略齿轮齿条啮合的中心距偏差问题，中心距过大会导致齿侧间隙增大，传动精度下降，反向冲击加剧；中心距过小会导致齿面挤压应力过大，运转阻力升高，加速齿面磨损，这套参数化结构在参数调整时会自动计算匹配合理的中心距数值，不需要人工反复核算校验，能有效降低设计出错的概率。在做运动仿真时，只需要给齿轮添加对应的旋转驱动，就能通过配合关系带动齿条做直线运动，直观验证传动行程、运动速度是否符合设计要求，也可以通过仿真检查不同参数下的齿面接触情况，提前规避干涉风险。
