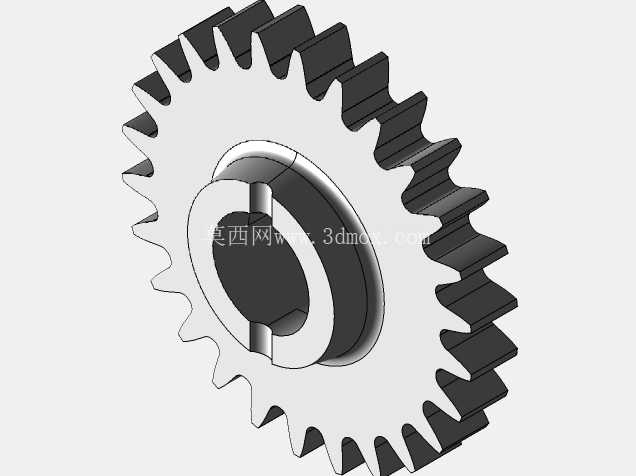

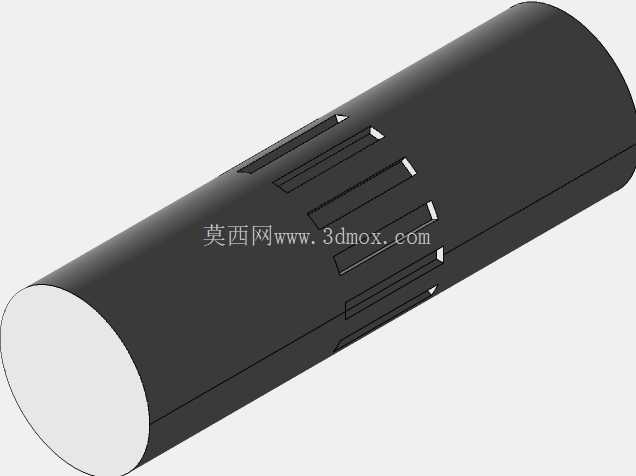

这套齿轮传动结构采用四根平行布置的传动轴搭配四件节圆直径51.65mm的正齿轮完成动力传递,所有齿轮齿形参数保持一致,可实现定传动比的同步动力分流或合流输出,在小型轻工输送设备、桌面级工装夹具驱动单元、低压配电装置操作机构这类对传动精度要求适中、安装空间紧凑的场景中适配性较强。从实际装配逻辑来看,四根轴的中心距完全匹配正齿轮的标准啮合间隙要求,安装时无需额外调整齿侧间隙,只要保证各轴的平行度公差控制在0.02mm/m范围内,即可避免运转过程中出现卡滞、偏磨或异常噪音问题。
齿轮采用直齿设计的核心考量是加工难度低、装配容错率高,不需要像斜齿轮那样额外抵消轴向力,配套的支撑轴承只需要承受径向载荷即可,能大幅降低支撑结构的设计复杂度,同时直齿轮的啮合不存在轴向分力,轴系的轴向定位只需要用普通轴用挡圈就能满足使用要求,不需要额外加装推力轴承,整体结构的制造成本和后期维护难度都能得到有效控制。在结构设计过程中,首先确定的是传动比需求,因为四个齿轮参数完全一致,相邻轴之间的传动比为1:1,整套轮系的总传动比同样保持1:1,适合用于需要将单路输入动力同步分配到四个不同执行端的场景,比如小型包装设备的多辊同步送料机构、小型分选设备的多拨轮同步驱动单元,都可以直接套用这套轮系的布局逻辑,只需要根据实际负载调整轴径和齿轮的模数参数即可。

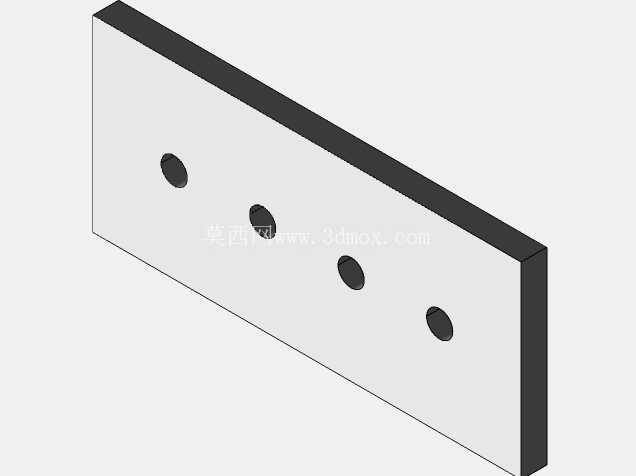

从安装边界来看,整套轮系的径向轮廓由齿轮的齿顶圆直径决定,轴向尺寸则由齿轮宽度、轴的支撑段长度、轴端固定件的厚度共同决定,设计安装腔体时需要在齿顶圆与腔体内壁之间预留至少2mm的间隙,避免加工误差导致齿轮运转时与腔体发生剐蹭,同时各轴的支撑轴承位需要设计同轴的定位台阶,保证装配后各轴的平行度符合啮合要求。实际使用过程中,这套轮系的润滑方式可根据运转转速选择,转速低于300r/min的工况下采用润滑脂填充即可满足长期使用需求,转速更高的场景则可以在腔体底部设计储油槽,采用齿轮带油的飞溅润滑方式,不需要额外设计复杂的油路结构。
另外,直齿轮的啮合是沿齿宽方向全齿同时进入啮合,传动过程中不存在轴向窜动的问题,对轴的轴向定位精度要求相对宽松,只要保证齿轮在轴上的固定可靠,不会出现沿轴向的滑移导致啮合宽度不足即可,轴上的齿轮固定可以采用平键加轴端挡圈的方式,也可以在负载较小的场景下直接使用紧定螺钉固定,适配不同成本预算的设计需求。在三维建模过程中,这套轮系的齿形绘制可以直接调用标准正齿轮的参数化模型,只需要输入节圆直径、齿数、模数、压力角等参数即可生成准确的齿形,不需要逐齿绘制,装配时按照中心距要求依次放置各轴和齿轮,添加齿轮啮合的运动约束后即可验证传动是否顺畅,检查是否存在齿形干涉的问题,实际建模验证时可以发现,当各轴中心距偏差控制在0.05mm以内时,齿轮啮合不会出现卡滞问题,完全能满足常规工业场景的使用要求。
