家具生产钻孔定位专用夹具结构

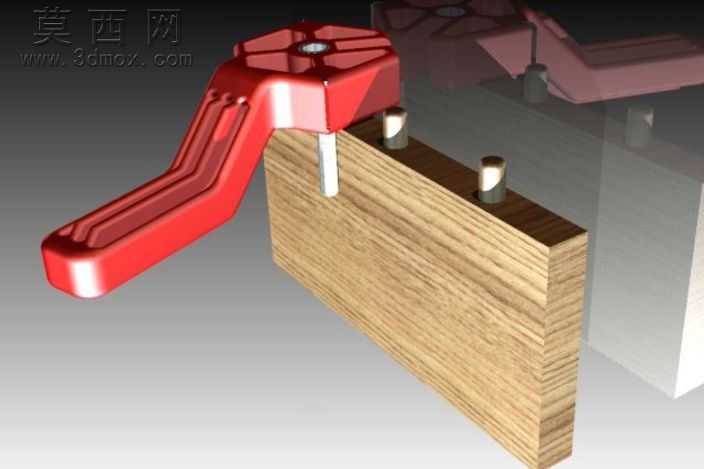

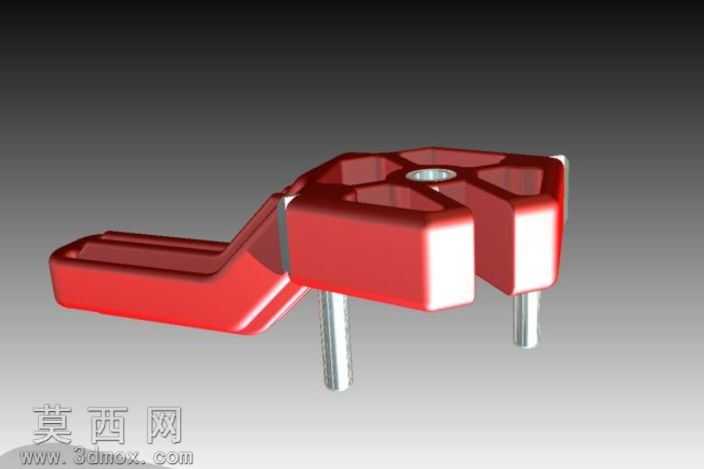

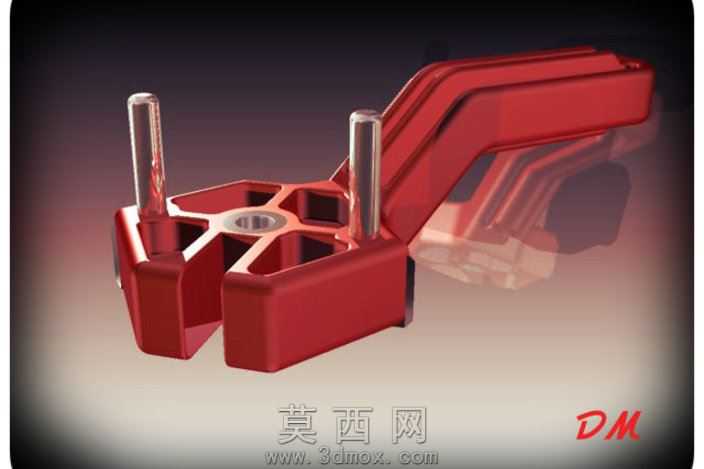

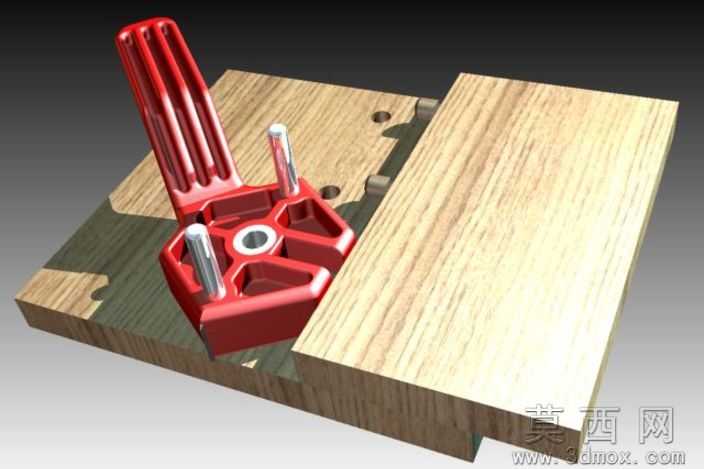

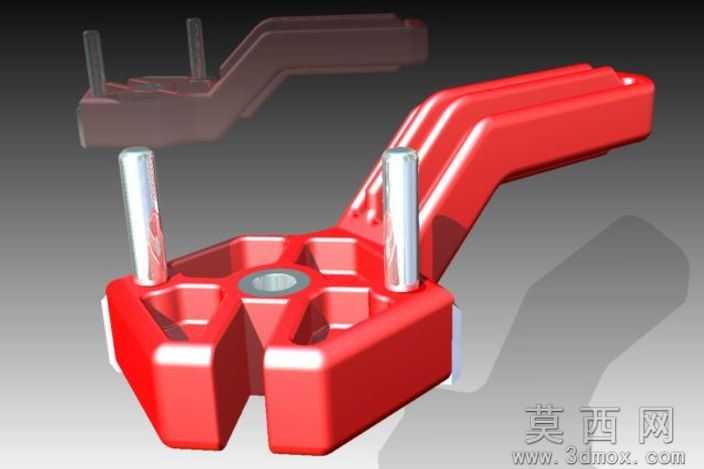

本款夹具为家具生产场景下的钻孔工序专用定位夹紧工装，整体采用三维参数化建模完成全结构设计，建模过程中对各装配部件做了精准的尺寸约束与干涉校验，确保各活动部件无运动冲突，可直接适配生产场景的装配需求。模型渲染阶段采用哑光金属红作为主体基座的材质表现，搭配高反光镀铬金属材质模拟定位导柱，通过三点布光方案突出结构的棱角与镂空减重设计，背景采用渐变暗调突出工装主体，同时添加半透明倒影效果增强渲染质感，清晰呈现各部件的装配关系。结构设计上，主体基座采用对称式六辐镂空框架结构，在保证整体结构刚性的前提下大幅降低工装自重，中心设置同轴定位孔可快速与加工台面做基准对齐，两根垂直设置的镀铬导柱为钻孔工序提供精准的导向限位，可适配直径10mm的钻孔作业，避免钻孔过程中出现偏斜、走位问题；侧置延伸的悬臂式压臂结构可在装夹时快速压紧待加工家具板材，配合基座的承托面实现板材的多点位固定，装夹操作便捷，可大幅缩短单工位的装夹辅助时间。设计思路围绕家具批量生产的钻孔工序痛点展开，针对传统木工钻孔定位不准、装夹效率低的问题，将导向定位与夹紧功能集成在同一基座上，无需额外搭配定位辅具即可完成钻孔作业，镂空结构可及时排出钻孔产生的木屑，避免碎屑堆积影响定位精度，整体结构无复杂异形部件，加工制造成本低廉，可适配多数常规家具板材的钻孔加工需求，建模过程中对所有棱边做了合理的倒角处理，避免使用过程中出现划伤操作人员的问题，各连接部位的尺寸公差均按照工装夹具的通用加工标准设置，可直接导出工程图用于实物加工制造。
