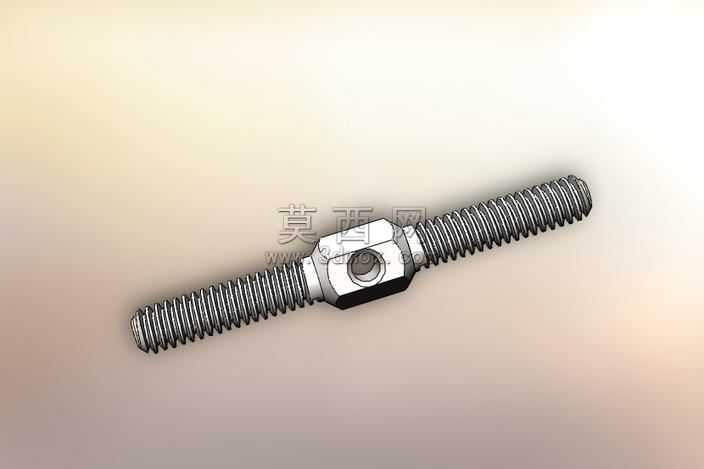

双向螺纹中间铰接式拉紧螺栓三维建模

本模型为双向螺纹中间铰接式拉紧螺栓，建模过程依托三维参数化设计思路完成，首先对零件的功能结构进行拆解：整体分为左右两段等长外螺纹段、中间六方铰接主体三个核心部分，建模初始阶段先绘制中间铰接主体的基准草图，以对称中心为基准定位六方轮廓，在六方中心绘制径向贯通的铰接孔，通过拉伸凸台命令生成中间基体，对六方棱边添加符合机械加工规范的倒角特征，避免应力集中同时还原真实加工细节。左右两段螺纹采用对称建模方式，先从中间基体两端面分别拉伸生成等直径的光杆轴段，轴段与六方主体衔接处添加退刀槽特征，还原实际螺纹加工的退刀结构，之后通过异形孔向导或者螺旋线扫描切除的方式生成连续的三角外螺纹，建模过程中严格控制螺纹牙型角、螺距、牙距等参数符合普通连接螺纹的通用标准，保证螺纹特征的通用性与可制造性。中间铰接孔的建模添加了孔口倒角，同时对孔内壁与六方主体的衔接处做圆角过渡处理，还原零件实际加工的工艺特征。材质与渲染阶段，为模型赋予金属结构钢材质，调整材质的粗糙度、金属度参数，模拟经过表面氧化处理的钢制紧固件质感，渲染时采用柔和的侧向打光，清晰呈现螺纹的牙型纹理、中间六方的平面轮廓以及铰接孔的通透结构，通过光影层次凸显零件的结构细节。设计过程中充分考虑该零件的实际使用场景：作为张紧拉紧类紧固件，双向螺纹可通过旋转中间六方主体实现两端连接部位的距离调节，中间铰接孔可穿装销轴实现与其他构件的铰接连接，建模全程保证各结构的尺寸比例协调，各特征之间无几何干涉，所有结构特征均符合机械加工的工艺逻辑，既还原了拉紧螺栓的实际功能结构，也保证模型可用于装配模拟、工程出图等后续设计环节，完整呈现了这类张紧紧固件的结构特点与设计细节。
