15A双排6位M3螺钉固定式接线端子

　　做机电设备电控布线的时候，最容易出问题的环节往往不是核心控制器件，反而是看似不起眼的接线端子排，接触不良、载流不够、螺钉滑牙、安装错位这些小问题，往往会导致整套设备运行中出现间歇性故障，排查起来要耗费大量时间。这款双排6位的螺钉式接线端子，额定载流15A，适配M3规格的压线螺钉，是低压电控回路里非常常用的连接部件。

　　从实际应用场景来看，这类端子块覆盖的使用范围极广，小到桌面式小型测试仪器、工控辅助电源的输出接线，中到小型自动化设备的内部动力回路分线、传感器信号汇总转接，大到低压配电柜内的二次回路接线、小型电源变压器的输出端接线，都能见到同结构端子的身影。它的核心作用是实现多组导线的可靠压接与分路，既可以完成单路输入到多路输出的分线，也能实现不同线径导线之间的过渡连接，避免直接铰接导线带来的接触电阻过大、绝缘防护不足的问题。

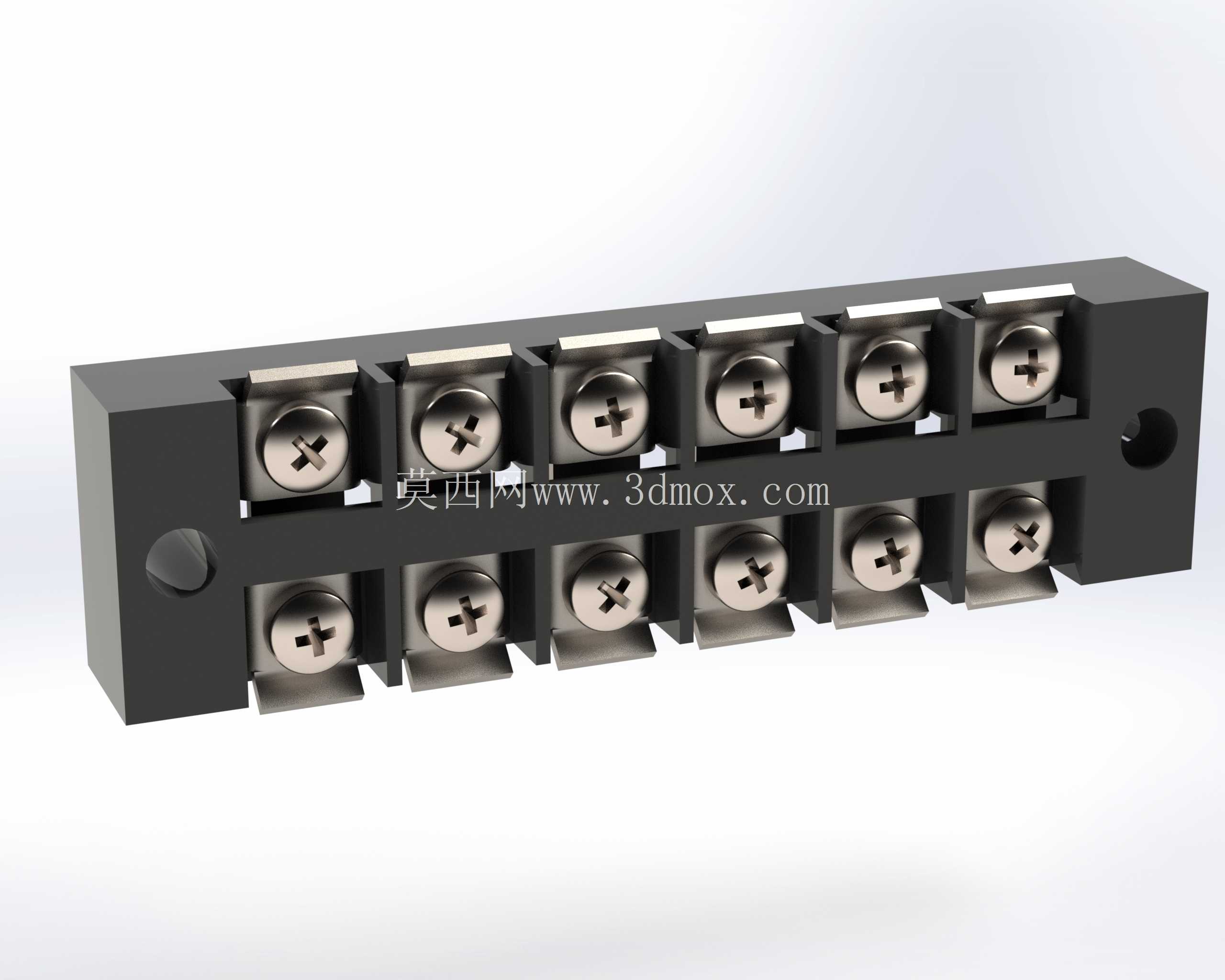

　　从功能特性上看，这款端子采用双排对称布局，上下两排各6个接线位，总计12个压接点，每个点位独立配置M3十字槽压接螺钉，螺钉下方配套一体式金属压线框，压接时不会因为螺钉直接顶压导线造成线芯损伤，多股软线压接时也能保证所有线芯都被均匀压紧，不会出现散丝、虚接的情况。端子的基座采用高强度绝缘工程塑料注塑成型，阻燃等级满足低压电控设备的使用要求，相邻接线位之间设置有绝缘隔筋，即使压接时导线有少量外露，也不会造成极间短路，绝缘耐压性能可以覆盖常规AC220V、DC48V及以下的所有低压电控场景。每个接线位的载流能力设计为15A，适配0.5-2.5平方毫米的铜芯导线，不管是控制回路的小线径信号线，还是小功率动力回路的电源线，都能稳定承载额定电流，长期工作时的温升控制在标准允许范围内，不会因为过热导致基座变形、螺钉松动。

　　从设计思路上来说，这款端子在结构上做了很多适配实际安装使用的细节处理。基座两端预留了标准的安装固定孔，不需要额外的导轨卡扣，可以直接通过螺钉固定在设备的安装板、绝缘支架或者变压器的接线端面上，安装孔的位置公差控制合理，现场安装时不会出现孔位错位无法固定的问题。端子的金属导电件采用铜合金材质，表面做镀镍处理，既保证了良好的导电性能，又能避免长期使用后氧化生锈导致接触电阻上升，压接螺钉经过淬硬处理，多次拆装也不会出现滑牙、槽口磨损的情况，日常维护拆装导线时的耐用性足够。相邻接线位的间距经过严格核算，在保证15A载流所需的电气间隙前提下，尽可能压缩了端子整体的宽度尺寸，对于安装空间紧张的小型设备来说，能有效节省电控部分的安装空间。

　　从外形尺寸与安装边界来看，这款端子整体为长条形矩形结构，长度方向对应6个接线位的排布，宽度方向覆盖上下两排接线位的深度，高度方向预留了足够的螺钉拧入空间，压线操作时普通十字螺丝刀就可以顺利操作，不会被基座侧壁干涉。安装时需要注意，固定端子的安装面要保持平整，避免基座安装后出现应力变形导致螺钉卡滞；导线压接前要将线芯整理整齐，多股软线建议压接冷压端头后再接入端子，拧动M3压接螺钉时的扭矩控制在0.5-0.8N·m即可，扭矩过大容易压断线芯或者滑牙，扭矩过小则会导致压接不牢。接线完成后要确认每根导线都被压紧，轻轻拉扯导线不会出现松动，相邻导线之间没有裸露线芯触碰的情况，必要时可以在端子外部加装绝缘防护盖，避免运维过程中误触带电部位。

　　在三维建模层面，这款端子的模型还原了实际产品的所有结构细节，包括基座的绝缘隔筋、安装孔位、压接螺钉的槽口特征、压线框的结构形态，在做设备整体布线设计、电控安装板布局时，可以直接调用该模型进行装配干涉检查，提前确认端子与周边元器件的安全距离，预留出足够的接线操作空间，避免实际加工装配时出现空间不足无法接线的问题。模型的尺寸比例完全按照实物测绘参数搭建，安装孔位、接线位间距都和实物一致，生成工程图时可以直接提取安装尺寸用于安装板的孔位加工，不需要再反复核对实物参数，能有效缩短电控部分的设计周期。
