深沟球滚动轴承机械结构三维建模

　　在各类旋转传动场景中，这类深沟球滚动轴承是应用覆盖范围极广的支撑部件，从中小型电机输出轴、机床主轴传动端、输送线托辊支撑位，到家用电机、电动工具的旋转支撑结构，几乎所有存在连续回转运动的机械结构中，都能见到这类轴承的身影。它的核心作用是承接轴系运转过程中的径向载荷，同时可承受一定比例的轴向载荷，通过滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损速率，保障整套传动结构的运转精度与使用寿命。

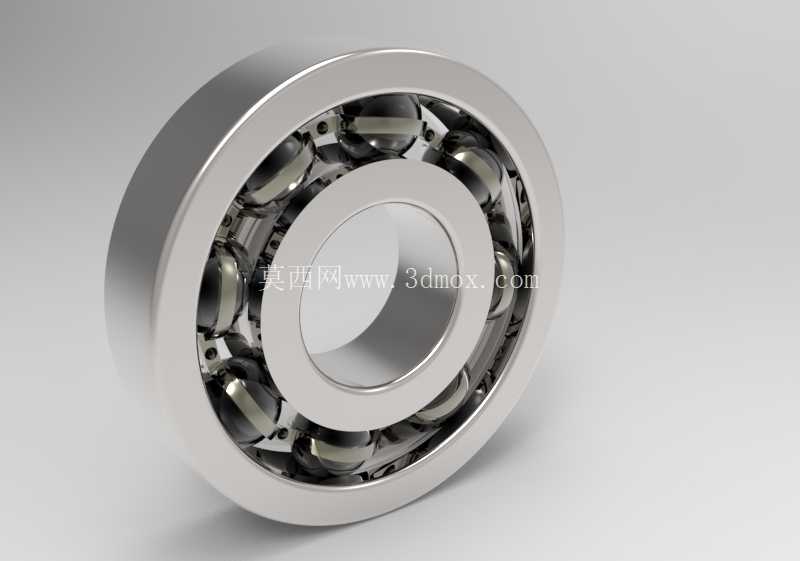

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架。内圈与轴径采用过盈配合随轴同步转动，内圈外侧的滚道曲率与钢球球面曲率匹配，保障钢球滚动过程中接触应力均匀分布；外圈与安装座孔采用过渡或间隙配合，起到固定支撑、承接载荷传递的作用，外圈内侧滚道与内圈滚道形成对称的弧形滚道空间，为钢球提供连续的滚动运行轨道。滚动钢球作为核心承载元件，均匀分布在内外圈滚道之间，将运转过程中的滑动摩擦转化为滚动摩擦，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷上限，设计过程中需要根据目标承载需求匹配对应钢球参数，同时控制钢球的圆度、表面粗糙度公差，避免运转过程中出现卡滞、异响、局部应力集中导致的点蚀问题。保持架的作用是将所有钢球均匀分隔，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运行，在轴承无载荷区引导钢球顺畅进出承载区，改善轴承内部的润滑与散热条件，不同应用场景下的保持架会采用冲压钢板、铜合金、工程塑料等不同材质，适配不同的运转温度、转速与载荷工况。

　　在建模过程中，首先需要确定轴承的公称尺寸边界，以常规通用深沟球轴承为例，需要明确内径、外径、宽度三个核心安装尺寸，这三个尺寸直接决定了轴承与轴、安装座的配合公差，是选型与安装过程中最核心的边界参数。建模时先通过旋转特征生成内圈与外圈的基体结构，再绘制滚道的弧形截面，通过旋转切除生成内外圈的滚道曲面，滚道的曲率半径通常取钢球直径的51%-52%，这个曲率比例既能保障钢球与滚道有足够的接触面积降低接触应力，又能避免曲率过匹配导致的摩擦阻力上升、运转卡滞问题。钢球部分通过球体特征生成后，按照保持架的兜孔位置进行圆周阵列，阵列数量需要根据钢球直径与内外圈滚道的节圆直径计算，确保相邻钢球之间留有足够的保持架壁厚空间，避免钢球运转过程中发生碰撞。保持架部分根据结构形式不同，浪形冲压保持架可以通过钣金特征绘制，实体铜保持架则通过旋转、拉伸切除、阵列等特征完成兜孔结构，兜孔与钢球之间需要预留合理的间隙，保障钢球在兜孔内可以自由转动，同时不会出现过大的窜动。

　　实际安装使用过程中，需要注意轴承的安装配合公差选择，当内圈随轴转动、外圈固定时，内圈与轴采用基孔制过盈配合，外圈与座孔采用基轴制间隙或过渡配合；若外圈随转动件同步转动、内圈固定时，则需要反过来调整配合公差，避免配合面出现打滑蠕变，导致配合面磨损、发热。安装时禁止直接敲击轴承套圈，需要通过专用工装压装对应套圈端面，避免滚动体与滚道受到冲击载荷出现压痕，影响后续运转精度。润滑方式的选择也直接影响轴承的使用寿命，低速轻载场景可以采用脂润滑，维护周期长、密封结构简单；高速重载场景则采用油润滑，散热效果更好，可适配更高的运转线速度，同时需要配合对应的密封结构，避免外界粉尘、水汽进入轴承内部，破坏滚道与钢球的表面精度。

　　从结构特性来看，这类深沟球轴承结构简单，使用维护方便，摩擦系数小，极限转速高，除了径向承载能力外，当轴系出现一定角度的不对中误差时，也具备微量的调心适应能力，相比滚子轴承对安装同轴度的容错率更高，因此在各类通用机械、轻工设备、家电、交通工具的传动结构中都得到了大规模应用。建模过程中对各部件的配合间隙、倒角、圆角细节都做了还原，比如内外圈端面的安装引导倒角、滚道边缘的卸荷圆角、保持架的边缘倒角等细节，这些细节虽然不影响整体外观，但在实际工程应用中直接影响安装便利性、应力分布与运转可靠性，是三维建模过程中不能忽略的工程细节。
