冲击式水轮机佩尔顿轮结构设计

　　在高水头小流量的水力发电场景中，佩尔顿轮作为冲击式水轮机的核心做功部件，直接决定了整个水轮机组的能量转换效率，其结构设计的合理性直接关系到电站的长期运行稳定性。不同于反击式水轮机的转轮依靠水流压能做功，佩尔顿轮完全依靠喷嘴射出的高速水流冲击水斗产生切向力矩，带动主轴旋转输出机械能，因此其水斗的曲面造型、排布角度、轮盘的刚度匹配，都是设计过程中需要反复校核的核心要点。

　　从实际应用场景来看，这类转轮多用于水头在100米以上、流量相对有限的山区水电站，也会在部分小型分布式水力发电装置、工业余压能量回收系统中作为核心动力部件使用。实际运行过程中，高速水流从喷嘴喷出后形成密实的水柱，精准冲击到水斗的分水刃位置，被均匀拆分到两侧的斗体内腔，顺着曲面平滑转向后从斗体两侧流出，整个过程中水流的动能尽可能多的传递给转轮，减少余速损失和水力冲击损失。

　　设计这款佩尔顿轮时，首先要匹配对应的水头参数和设计流量，确定水斗的数量——水斗数量过少会出现水流漏损，部分水柱无法被水斗承接直接冲到下游，造成能量浪费；水斗数量过多则会增加转轮的整体重量，提升转动惯量，同时相邻水斗之间会出现不必要的水流干扰，反而降低运行效率。水斗的分水刃需要做圆弧过渡处理，避免尖锐棱边在长期高速水流冲击下出现气蚀磨损，斗体内腔的曲面曲率需要经过反复迭代，保证水流转向时的平顺性，让水流流出斗体时的相对速度方向尽可能与转轮转动切向相反，最大化动能回收效率。

　　轮盘部分的设计需要兼顾强度和减重需求，中心的安装孔需要与主轴的配合公差匹配，通常采用H7/k6的过渡配合，保证扭矩传递的可靠性，同时预留键槽位置来传递大扭矩。轮盘的厚度需要根据运行时的离心力载荷、水斗受到的交变冲击力做有限元校核，避免长期运行过程中出现轮盘变形或者水斗根部疲劳断裂的问题。水斗与轮盘的连接位置需要做足够大的圆角过渡，减少应力集中，因为实际运行中每个水斗受到的冲击力是周期性交变的，应力集中位置很容易萌生疲劳裂纹，最终导致部件失效。

　　从安装边界来看，这款佩尔顿轮的轴向安装尺寸需要匹配机壳内部的安装空间，转轮外圆与机壳内壁之间需要预留足够的间隙，避免运行过程中出现剐蹭，同时这个间隙也能保证做功后的水流可以顺利排到尾水渠，不会在机壳内部形成积水干扰转轮转动。转轮的端面跳动和径向跳动都需要控制在合理公差范围内，否则高速旋转时会出现明显的振动，不仅会降低轴承的使用寿命，严重时还会导致水斗与喷嘴位置偏移，让水流无法精准冲击到分水刃位置，大幅降低整机效率。

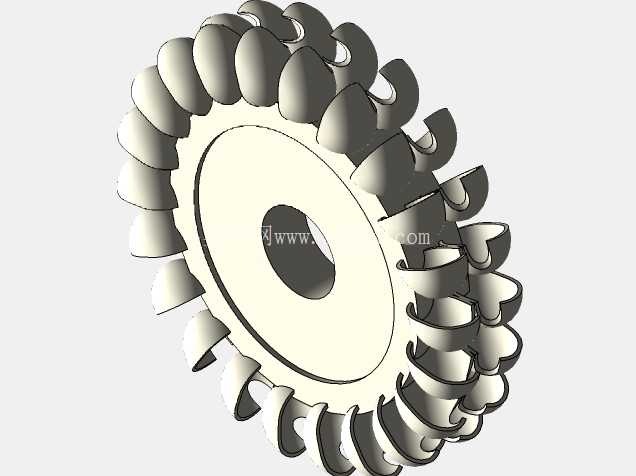

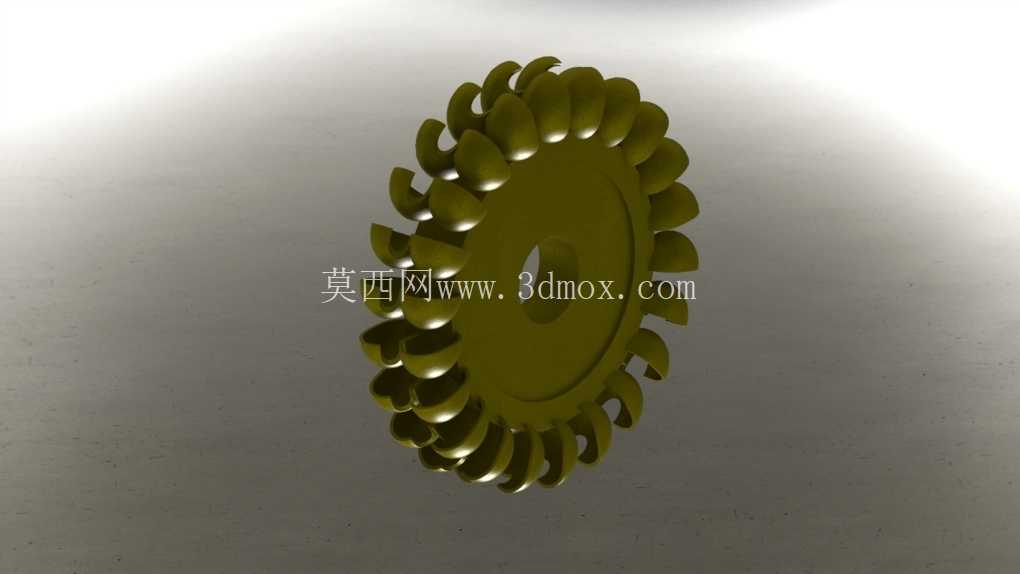

　　实际建模过程中，水斗的曲面是整个设计的难点，需要先绘制单个水斗的截面轮廓，通过曲面放样、加厚成型后，再围绕轮盘中心做圆周阵列，阵列过程中需要保证每个水斗的角度完全一致，避免出现动平衡问题。完成基础建模后还需要做动平衡模拟，对整个转轮的质量分布做校核，必要时在轮盘背面预留去重位置，保证高速旋转时的动平衡精度满足运行要求。另外水斗的表面粗糙度也有明确要求，过粗糙的表面会增加水流的摩擦损失，还会加剧气蚀磨损的速度，因此设计时就需要考虑后续加工的工艺性，保证水斗曲面可以通过铣削或者铸造后打磨达到要求的粗糙度。

　　在部分特殊应用场景中，比如含沙量较高的水系，佩尔顿轮的水斗表面还需要考虑耐磨涂层的设计，不过基础结构设计阶段首先要保证曲面造型的准确性，因为即使有耐磨涂层，曲面形状偏差带来的效率损失也无法通过涂层弥补。另外转轮的整体转动惯量也需要匹配发电机的负载特性，合适的转动惯量可以让机组在负载出现小幅波动时保持转速稳定，减少调速系统的动作频次，提升整个发电系统的运行稳定性。
