立式大容量PE储水罐体三维结构设计

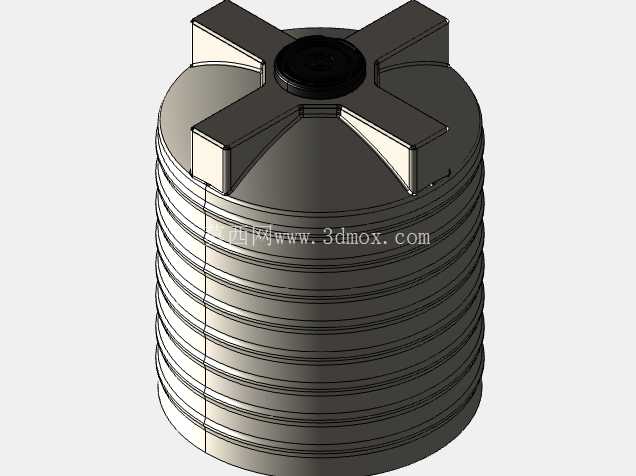

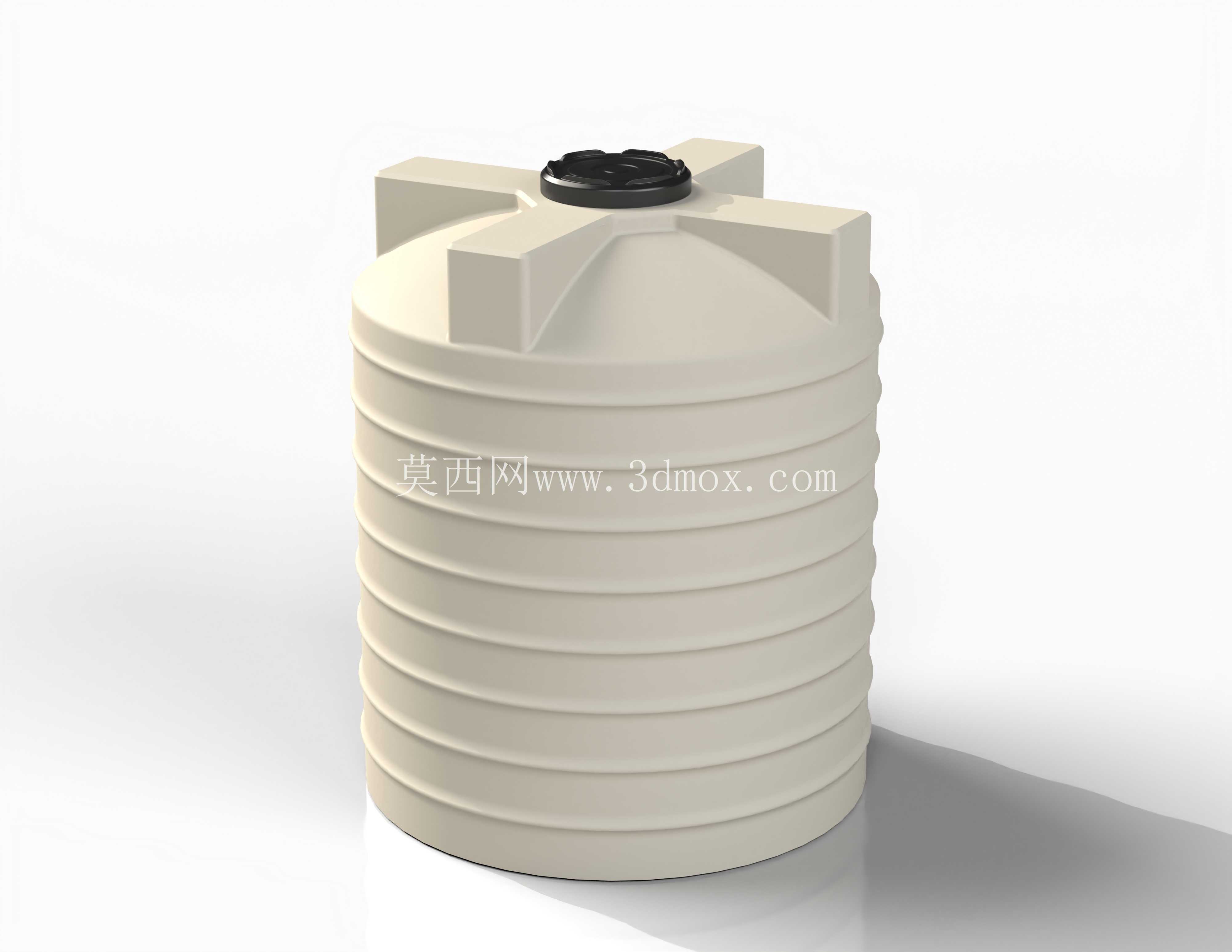

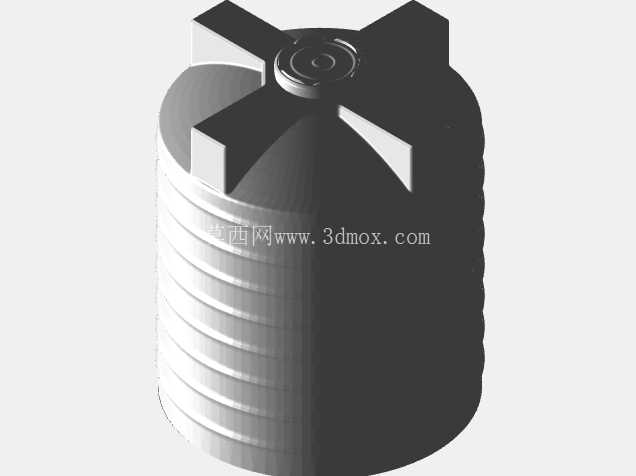

　　这款立式储水罐体的建模过程，首先要考虑民用与工业储水场景的实际安装需求，多数户外安装场景的地面平整度存在偏差，因此底部做了加厚的平底支撑结构，无需额外配套支架即可直接放置在硬化水泥地面、夯实土层或者预制混凝土基座上，底部边缘做了R15的圆弧过渡，既避免滚塑成型过程中出现应力集中导致的开裂问题，也能减少放置时与硬质地面的磕碰损伤。罐体顶部的十字形加强筋结构是设计的核心细节之一，很多同类型罐体在顶部人孔位置容易出现踩踏变形、吊装受力开裂的问题，四条放射状的加强筋从人孔座一直延伸到罐体顶部边缘，既可以作为顶部的踩踏受力支撑，方便运维人员开盖检修、清理罐体内部，也能作为吊装时的绑带定位结构，避免吊装过程中绑带滑移导致罐体倾斜脱落。人孔位置采用了内嵌式的螺纹密封座，配套的旋盖带有防滑齿结构，无需额外工具即可徒手拧紧，密封面设计了两道环形密封槽，安装橡胶密封圈后可以有效阻挡雨水、灰尘进入罐体内部，同时减少罐内储水的蒸发损耗。

　　从功能特性来看，罐体侧壁的环形加强筋并非等间距设计，靠近底部的三道加强筋间距更小，筋条的凸起高度也比上部筋条高2mm，这是因为储液状态下罐体下部承受的液体静压力更大，缩小加强筋间距、提升筋条高度可以有效增强侧壁的抗形变能力，避免满水状态下下部出现鼓胀变形，延长罐体的实际使用寿命。上部的加强筋间距适当放大，在保证结构强度的前提下减少材料用量，控制整体制造成本。罐体的进出水口接口在建模时预留了标准法兰安装位，用户可以根据实际使用需求在侧壁不同高度开孔安装进水、出水、排污接口，法兰位的加厚设计可以保证开孔后接口位置的结构强度，避免安装管道后出现应力开裂。

　　实际应用场景中，这类储水罐体既可以用于民用建筑的屋顶二次供水储水、农村家庭的饮用水储存，也可以用于工业生产环节的工艺冷却水储存、污水处理环节的中间储水、农业种植的灌溉用水储水，甚至可以用来储存部分无腐蚀性的化工液体。设计时充分考虑了不同场景的运输需求，罐体的最大外径控制在2.2米以内，高度控制在2.5米，可以直接通过普通厢式货车运输，无需办理超宽运输许可，顶部的十字筋结构也方便多层堆叠运输，降低长途运输的成本。安装边界方面，罐体放置位置需要预留至少300mm的周边操作空间，方便管道连接和后期维护，顶部人孔位置需要预留不小于600mm的垂直操作空间，方便人员开盖和进入内部清理。建模过程中所有壁厚都保持均匀，符合滚塑成型的工艺要求，避免出现壁厚不均导致的成型缺陷，所有转角位置都做了圆角处理，没有尖锐棱角，既符合生产工艺要求，也能避免使用过程中划伤操作人员。
