滑移装载机猫轴传动结构三维设计

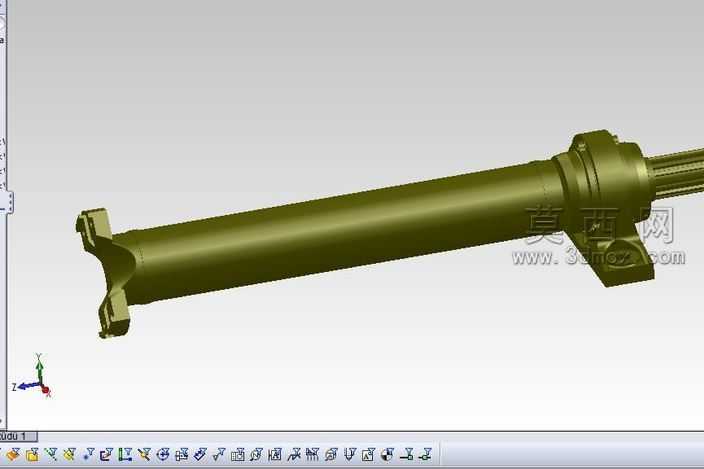

本作品为滑移装载机配套的猫轴传动部件三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与工程机械传动部件的实际工况要求开展设计。建模初期先梳理猫轴的整体功能定位，该部件作为滑移装载机传动系统的核心传力构件，需要承担作业过程中扭矩传递、载荷缓冲、连接适配的多重作用，因此建模阶段优先确定整体同轴度基准，以轴体的中心轴线作为全局设计基准，确保各段轴径、连接结构、安装位的位置精度符合装配要求。模型构建采用参数化草图驱动特征的方式完成，先绘制轴体的轴向截面轮廓，通过回转特征生成轴身的基础实体，再依次添加两端的叉形连接结构、中部的轴承安装位、花键传动段、密封配合槽等细部结构，每一处特征的尺寸都参考工程机械传动轴的通用设计标准设定，保证各配合位置的公差预留符合实际装配需求。材质设定阶段，结合猫轴实际使用的合金结构钢材质属性，为模型赋予对应的金属材质效果，调整材质的粗糙度、金属度、反光参数，还原锻钢部件经机加工后的表面质感，同时对花键齿面、轴承配合面等精加工区域做单独的材质参数调整，区分粗加工面与精加工面的视觉差异，让模型的视觉呈现更贴近真实零件的加工状态。结构设计上充分考虑猫轴的实际受力特点，两端的叉形连接结构做了合理的圆角过渡处理，避免应力集中导致的部件疲劳损坏，中部的轴身直径根据扭矩传递需求做梯度变化，既满足强度要求又控制部件整体重量，花键段的齿形参数按照通用传动花键标准设计，保证与配合部件的啮合精度，轴体上预留的卡簧槽、密封槽位置都经过尺寸校验，确保安装后密封件、定位件可以正常发挥作用。渲染阶段采用软件内置的机械零件渲染环境，搭配柔和的定向光源突出轴体的结构轮廓与各部位的细节特征，多角度调整视角展示两端连接结构、花键段、安装位的形态，让观看者可以清晰理解该猫轴的整体结构与各部分的功能定位。整个建模过程严格遵循从整体到局部的设计思路，先保证整体传动功能的实现，再细化每一处安装、配合、定位的细节结构，最终完成的模型完整还原了滑移装载机猫轴的全部结构特征，可用于传动系统结构展示、装配模拟、教学演示等多种场景。
