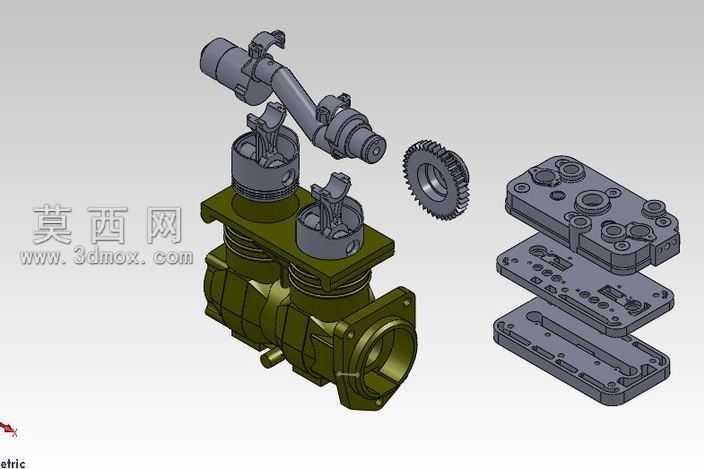

双缸活塞式压缩机拆解结构三维设计

本作品为双缸活塞式压缩机的全拆解三维建模设计，建模过程中严格遵循机械设计的尺寸配合规范，对每一个零部件的结构特征进行了1:1比例的还原。建模初始阶段先梳理压缩机的整体工作逻辑，确定动力输入、传动转换、气体压缩、气路控制四大模块的布局关系，以曲轴箱主体作为装配基准，依次搭建气缸腔体、活塞连杆组件、进排气阀板组、传动齿轮以及外接动力连接臂的独立模型。材质渲染环节针对不同部件的实际应用材质做了区分设置：曲轴箱与气缸主体采用军绿色金属漆材质，模拟工业铸件的哑光磨砂金属质感，还原铸件表面细微的颗粒纹理；活塞、连杆、阀板等精密加工部件采用银灰色金属材质，添加轻微的反光效果体现机加工面的光洁度；传动齿轮添加齿面的磨损质感与边缘倒角细节，还原真实传动零件的加工特征；密封垫片类部件采用深灰色哑光非金属材质，区分金属与非金属零件的视觉差异。结构设计上完整呈现了双缸布局的压缩逻辑，两个气缸呈对称排布，通过曲轴结构将外接动力端的旋转运动转换为活塞的往复直线运动，配套的传动齿轮用于传递同步转速，保证两个活塞的运动相位符合压缩循环要求；顶部叠层设计的阀板组件完整还原了进气阀片、排气阀片、密封隔板的分层结构，清晰展示气体的进出通路与单向控制逻辑。所有拆解零件按照实际装配顺序做了爆炸式排布，零件之间保留合理的展示间距，既能够清晰观察每一个独立零件的完整外形，也能够直观理解各部件之间的装配对位关系，比如活塞环与气缸内壁的配合位置、阀板螺栓孔与气缸顶面安装孔的对应关系、齿轮与曲轴输入端的键槽配合结构等。建模过程中对所有配合面做了公差匹配的细节处理，比如活塞与气缸的间隙预留、阀板密封面的平面度处理、连杆与曲轴销的转动配合结构都做了精准还原，没有出现结构干涉或者配合错位的问题，整体模型既可以作为压缩机结构教学的展示素材，也能够为同类压缩机的改型设计提供结构参考。
