三叶式船舶推进用螺旋桨结构设计

　　在船舶动力推进系统的末端执行部件设计中，螺旋桨的曲面精度、叶型分布直接决定了整船的航行效率、振动水平与能耗表现，这款三叶结构的船用螺旋桨，是面向中小型内河作业船、休闲艇类工况开发的推进部件，在实际选型匹配过程中，首先需要结合船体的吃水深度、主机额定输出转速、设计航速来匹配对应的桨径与螺距参数，避免出现桨叶叶梢与船底壳板间隙不足引发的激振问题，或是螺距匹配不当导致主机长期处于过载工况、燃油消耗率异常升高的情况。

　　从结构设计逻辑来看，三叶布局的选型本身就是在推进效率与动平衡性能之间做的工程权衡：相比两叶桨，三叶结构在相同转速下的盘面比分配更均匀，转动过程中每个叶瓣经过船尾伴流区时的压力脉动更小，能有效降低船体尾部的结构振动传递，减少航行过程中的舱内噪音；对比四叶及以上的多叶桨结构，三叶桨的单片叶型有效展长更大，在相同主机功率输入下的敞水效率更高，同时单片桨叶的结构厚度可以在满足强度要求的前提下做的更薄，减少桨叶自身的旋转阻力，也降低了铸造、机加工环节的工艺复杂度，更适配中小型船舶的成本控制需求。

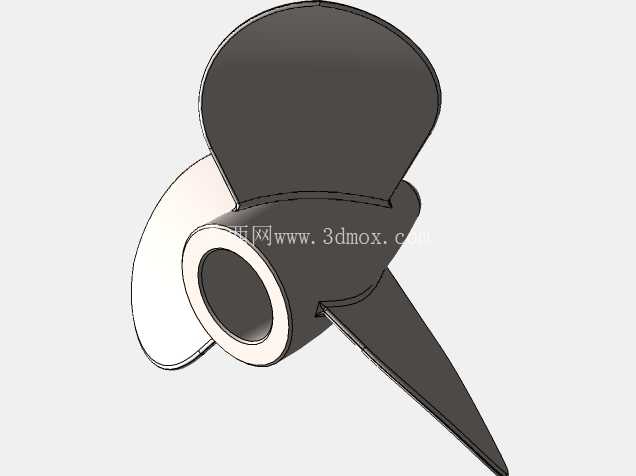

　　这款螺旋桨的叶型采用了从叶根到叶梢渐进式的侧斜与后掠设计，叶根区域与中心桨毂衔接处做了大圆角过渡处理，这部分结构是整个螺旋桨应力集中最高的区域，航行过程中桨叶承受的水动力推力、旋转离心力都会在叶根位置形成复合应力叠加，大圆角过渡可以避免直角衔接带来的应力突变，降低长期交变载荷下叶根位置出现疲劳裂纹的风险；叶梢区域做了收薄处理，边缘的导边与随边都做了圆弧钝化，既可以减少叶梢位置的涡流空泡产生，降低空泡剥蚀对桨叶表面的损伤，也能避免航行过程中缠绕水中漂浮杂物、缆绳时出现叶梢卡滞变形的问题。中心桨毂部分采用了锥孔配合的安装接口设计，锥面的锥度参数匹配常规船用尾轴的标准锥度范围，端面预留了锁紧螺母的安装定位台阶，安装时可以通过锥面的过盈配合传递扭矩，相比平键连接的结构，锥面配合的同轴度精度更高，高速旋转时的动平衡表现更好，也能减少长期运转过程中键槽位置的磨损旷量；桨毂的轴向长度做了针对性控制，既保证了与尾轴的配合接触面积足够传递额定扭矩，也不会因为毂径过大增加不必要的旋转阻力，影响整体推进效率。

　　在实际安装边界的校核上，首先要确认桨叶旋转时的最大回转直径与船底、舵叶之间的安全间隙，通常内河小型船舶的叶梢与船壳板的间隙需要控制在桨径的10%以上，避免桨叶旋转时的脉动压力直接作用在船壳板上引发结构共振，同时要确认螺旋桨安装完成后，桨叶的浸没深度满足设计要求，避免航行过程中桨叶露出水面出现飞车现象，损坏主机与轴系部件。从工况适配性来看，这款三叶螺旋桨的曲面造型经过光顺处理，所有叶型曲面的曲率连续无突变，既适合采用铸造成型后做表面打磨抛光的传统加工工艺，也可以直接通过五轴联动加工中心做一体化金属切削加工，满足不同批量、不同材质的生产需求，不管是搭配常规的柴油主机推进系统，还是适配电动船舶的电机直驱轴系，都能通过调整螺距参数来匹配对应的动力输出特性，保证动力系统始终处于高效运转区间。在建模过程中，每一片桨叶的曲面都是通过叶根、叶中、叶梢三个位置的翼型截面放样生成，三个截面的螺距角、翼型厚度、弦长都按照水动力计算结果做了梯度变化，三个叶瓣沿桨毂中心呈120度均匀分布，整体装配完成后做了全圆周的动平衡校验模拟，确保旋转过程中不会出现偏心带来的轴系振动问题，桨毂前端的整流帽造型做了圆弧过渡，能够梳理桨毂前方的来流，减少桨毂位置的涡流阻力，进一步提升整体推进效率。
