直列四缸内燃发动机核心结构三维数模

　　这套直列四缸内燃动力装置的三维结构数模，完整还原了往复式活塞内燃机的核心运动副与装配关系，可作为动力系统选型参考、结构原理教学演示、逆向设计基准使用。从实际工程应用场景来看，这类直列四缸动力结构广泛配套于小排量乘用车、轻型载货车辆、小型工程机械、固定式发电机组以及农用动力设备，凭借结构紧凑、动平衡特性优异、制造成本可控的优势，成为中小排量动力单元的主流布局形式。

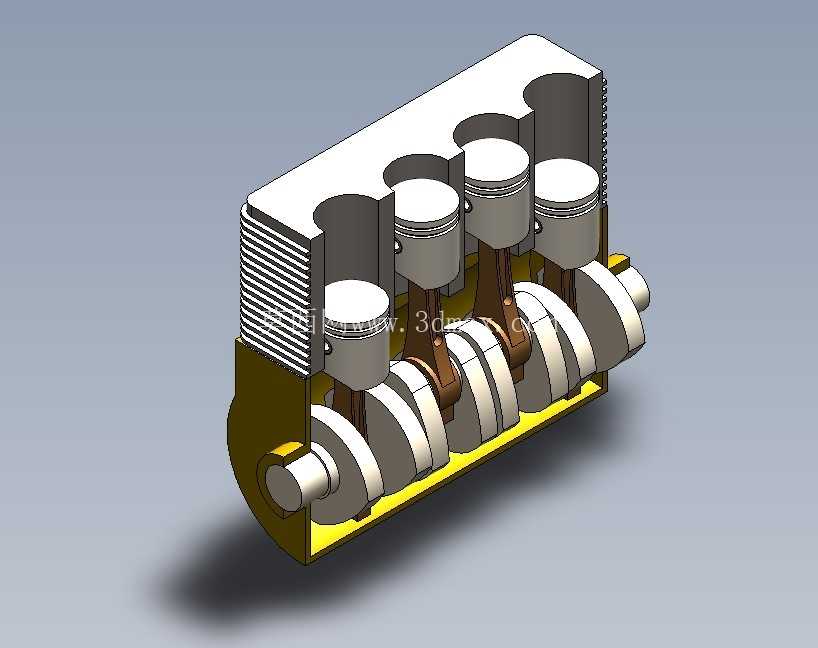

　　数模完整呈现了气缸体、活塞组件、连杆总成、曲轴总成、曲轴平衡块等核心部件的装配关系，所有运动部件的配合间隙、运动行程均按照实际工程设计逻辑搭建，可直接用于运动仿真验证，直观展示进气、压缩、做功、排气四个冲程中活塞往复运动、连杆摆动、曲轴旋转的完整动力传递过程。设计过程中优先考虑了直列布局的结构优势：四个气缸沿曲轴轴向呈一字排开，缸体结构规整，加工工艺性好，同时配套的曲轴平衡块可抵消二阶往复惯性力，相比三缸结构大幅降低运转振动，无需额外加装平衡轴即可满足多数民用动力场景的NVH要求。

　　从结构功能特性来看，活塞采用平顶设计，配合对应压缩比的燃烧室结构可实现较高的充气效率，活塞销采用全浮式装配结构，可在工作过程中缓慢转动，使销座磨损均匀，延长部件使用寿命；连杆采用工字形截面设计，在保证结构强度、抗冲击韧性的前提下尽可能降低往复运动质量，减少曲轴运转的惯性载荷；曲轴采用整体式锻造结构，每个连杆轴颈对应一组平衡块，平衡块的质心位置与曲柄销、连杆活塞组件的往复惯性力精准匹配，可将曲轴运转过程中的离心力、往复惯性力尽可能在内部平衡，降低主轴承座的载荷冲击，延长动力装置的大修周期。

　　外形尺寸与安装边界方面，这套直列四缸结构沿曲轴轴向的总长度较短，可适配横置前驱的乘用车动力舱布局，缸体下部的曲轴箱安装面、后端的飞轮壳连接法兰均按照通用动力接口尺寸设计，可直接匹配对应规格的离合器、变速器总成，无需额外设计转接结构；缸体侧面预留的机油道、冷却水道接口位置符合常规内燃机的布置逻辑，可直接对接润滑系统、冷却系统的外围管路，在进行整机配套设计时，仅需调整外围附件的安装支架即可适配不同设备的安装空间要求。

　　在建模逻辑上，所有部件均采用参数化特征搭建，活塞直径、行程、连杆长度、曲轴回转半径等核心参数可直接修改调整，快速衍生出不同排量、不同压缩比的动力结构方案，大幅缩短前期方案选型阶段的建模周期；各部件之间的装配约束完全按照实际装配关系设置，活塞与气缸壁的配合、连杆与活塞销及曲轴轴颈的转动副、曲轴与主轴承座的转动副均已完成约束添加，导入动力学仿真软件后无需重新定义约束即可开展运动学、动力学分析，验证不同转速下的活塞侧推力、连杆应力、曲轴载荷分布等关键参数，为后续的零部件强度校核、结构优化提供基准参考。对于刚接触动力结构设计的从业者而言，这套数模可直观理解曲柄连杆机构的运动原理，掌握往复式内燃机核心部件的设计逻辑，避免在实际设计过程中出现运动干涉、配合间隙不合理等基础问题。
