火车钩规精密五金构件三维设计作品

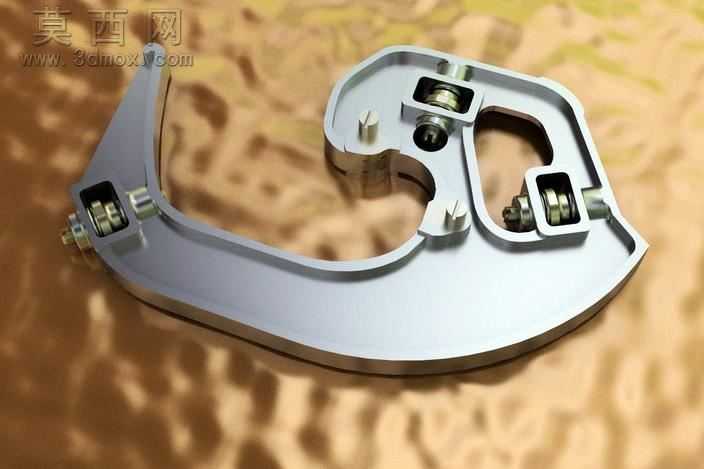

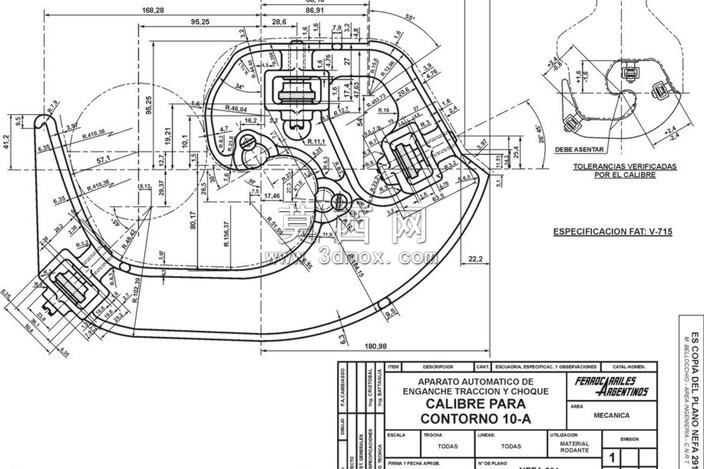

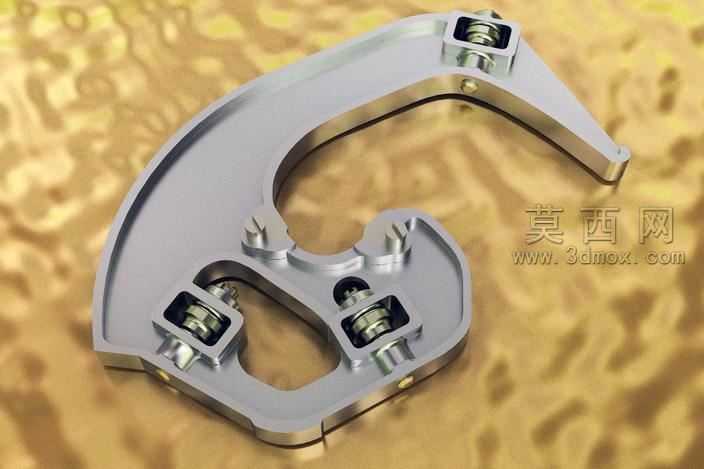

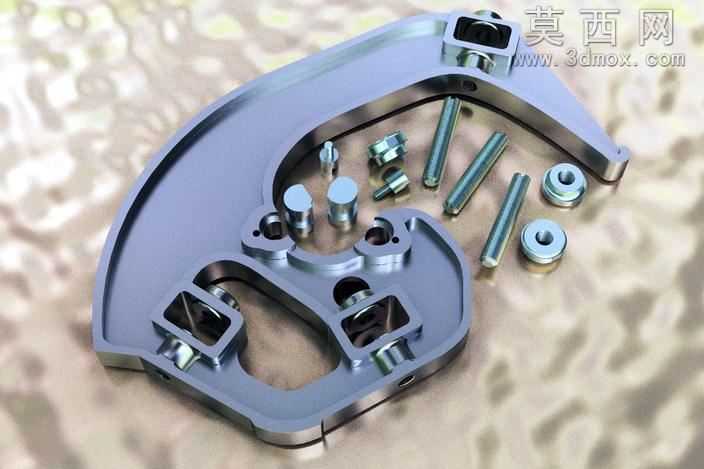

本作品为火车钩规的三维设计成果，建模阶段依托三维软件完成全参数化构建，首先对钩规的整体C型外轮廓进行精准草绘，严格匹配火车车钩检测的适配尺寸要求，通过拉伸、切除、倒角等基础特征命令完成主体基体的搭建，保证钩规开口弧度、夹持跨度完全符合实际使用的尺寸公差标准。在细节结构处理上，针对构件上的三组滚轮调节组件进行独立建模，分别完成滚轮基座、销轴、内置轴承、调节顶丝的单独零件绘制，再按照装配约束关系完成组件装配，还原滚轮可转动、顶丝可调节锁紧的真实机械结构，同时对构件上的减重镂空槽、定位销孔、安装沉孔等细节特征逐一还原，确保每一处结构都对应实际加工的工艺要求，不存在冗余特征或者缺失的工艺结构。材质与渲染阶段，为主体构件赋予哑光金属合金钢材质，调整材质的粗糙度、金属度参数，还原经过精密机加工后的金属表面细腻质感，为销轴、滚轮等活动部件赋予稍亮的镀铬金属材质，区分不同零件的材质差异；场景采用暖金色纹理背景进行衬托，打光采用三点布光方案，主光从侧上方投射突出构件的轮廓立体感，辅光补全暗部细节避免结构死黑，轮廓光勾勒构件边缘提升整体精致度，最终渲染效果清晰展现钩规的结构细节与金属质感。设计思路上，该钩规作为火车车钩的检测调整工装，整体结构围绕稳定夹持、精准测量的核心功能展开，C型主体采用高刚性结构设计，避免使用过程中发生形变影响检测精度，三组滚轮组件的布局经过反复调整，保证与车钩接触时受力均匀，既能够顺畅卡入车钩对应位置，又能通过调节顶丝实现适配松紧度的调整，满足不同磨损程度车钩的检测调整需求，整体建模过程严格遵循机械设计的工艺规范，所有圆角、倒角、孔位都符合实际五金零件的加工要求，可直接用于后续的工程图导出、加工模拟以及3D打印验证等环节。
