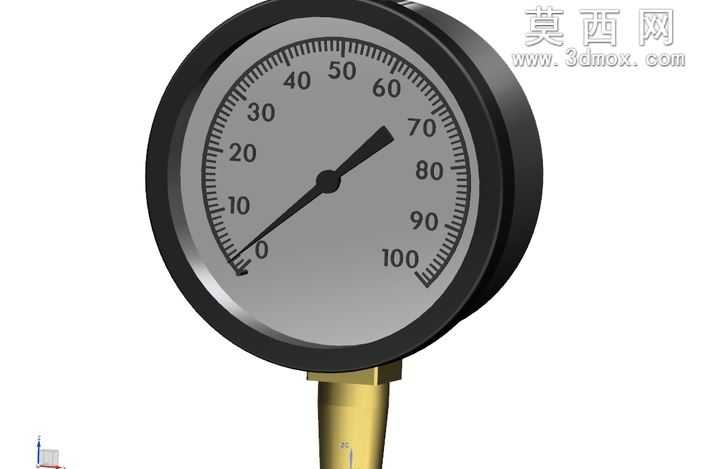

径向0-100量程普通压力表三维建模作品

本作品为常规径向安装式0-100量程压力表的三维数字化建模成果，建模过程围绕工业压力表的真实结构比例展开，首先通过草图绘制确定表盘的圆形基准轮廓，以中心转轴为定位基准，依次绘制刻度环的分度参考线，严格遵循0-100量程的刻度分布规则，每10单位设置长刻度标识，每单位设置短刻度线，保证刻度排布均匀对称，符合实际工业压力表的读数逻辑。建模阶段采用多实体拆分思路分别构建各个部件：首先是外部黑色防护表壳，通过回转特征生成带侧边厚度的圆形壳体，边缘做微小圆角处理模拟真实金属冲压表壳的钝化边缘，避免尖锐棱角带来的失真感；其次是表盘基底，采用浅灰色哑光材质平面，在表面映射刻度纹理与数字标识，数字采用清晰的无衬线字体，保证读数辨识度；指针部分采用细长锥形结构，以中心转轴为旋转原点，建模时预留转轴配合的轴孔结构，指针尾部做配重平衡结构，还原真实压力表指针的动平衡设计；下部的黄铜色压力接头采用拉伸加回转组合特征构建，接头处的外螺纹结构通过螺旋线扫描切除生成，还原真实压力表的安装连接结构，接头与表壳的衔接处做过渡台阶，模拟实际装配的密封配合结构。材质渲染阶段针对不同部件匹配对应的物理材质：表壳赋予黑色哑光磨砂工程塑料或喷塑金属材质，调整粗糙度参数模拟真实表壳的防滑防眩光质感；表盘基底赋予浅灰白色哑光纸质或覆膜金属材质，刻度与数字采用深灰色印刷质感，避免过度反光影响读数效果；指针赋予黑色哑光金属材质，边缘做极细微的高光处理提升立体感；下部接头赋予黄铜金属材质，调整金属度与粗糙度参数，模拟黄铜加工后的半哑光金属光泽，适当添加轻微的使用痕迹纹理提升真实感。整体建模过程严格对齐工业压力表的实际装配逻辑，各个部件之间保留合理的装配间隙，表壳与表盘的同轴度、指针与表盘中心的同心度都经过参数化约束，保证模型结构严谨，既可以作为工业场景的可视化展示素材，也可用于仪表装配结构的教学演示参考，模型整体比例协调，细节还原到位，能够直观展现普通弹簧管压力表的外部结构特征与视觉特点。
