小型直流齿轮减速电机总成结构设计

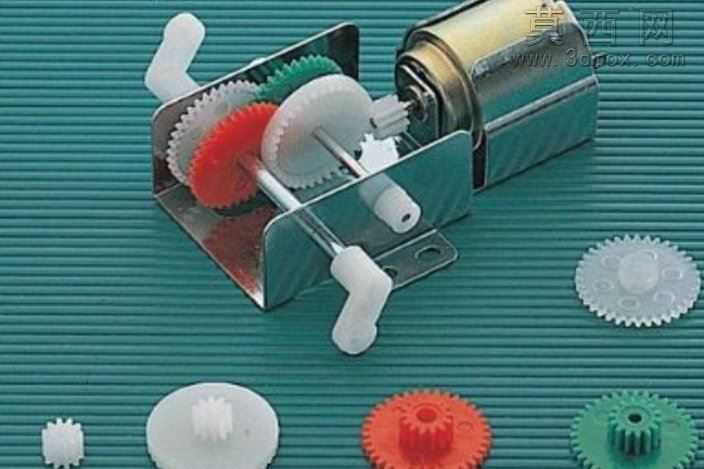

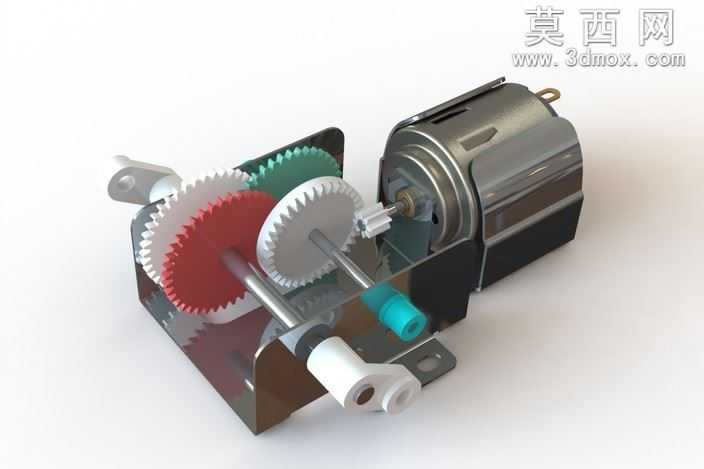

本作品为适配 hobby 创作、机器人原型制作场景的小型直流齿轮减速电机总成三维建模成果，建模过程严格遵循实物装配逻辑完成全结构还原。建模阶段首先完成核心驱动单元3V直流电机的主体结构搭建，精准还原电机外壳的曲面造型、输出轴的轴径尺寸与安装定位基准，确保动力输入部分的结构精度。随后围绕减速传动需求完成多级齿轮传动组的建模设计，针对两种可选减速比60:1（对应200rpm输出转速）、288:1（对应42rpm输出转速）分别完成齿轮参数匹配，每一级传动齿轮的齿形参数、啮合间隙、轴孔配合尺寸都经过严谨校核，不同功能的齿轮通过差异化材质区分呈现：红色大直径主减速齿轮、白色传动齿轮、绿色高速级齿轮的齿廓造型精准，可直观呈现动力传递的层级路径。传动支撑部分完成金属安装支架、传动轴、输出端连接结构的建模，金属支架的弯折造型、安装孔位、固定卡扣结构完全还原实物的装配关系，传动轴的轴肩定位、与齿轮的过盈配合结构都做了精细化处理，输出端的白色连接接头、蓝色定位部件的造型与安装位置完全匹配实物设计。渲染阶段针对不同部件赋予对应材质属性：电机外壳采用磨砂金属材质还原铁质机壳的哑光金属质感，齿轮部分根据功能区分赋予工程塑料材质，呈现不同色彩齿轮的哑光塑料质感，金属支架与传动轴赋予亮面金属材质体现金属加工件的光泽感，输出端塑料部件赋予对应色彩的硬质塑料材质，整体渲染光影柔和，清晰展现各部件的装配层次与结构细节。设计过程中充分考虑模型的装配合理性，对原有的3V直流电机模型做了适配性修改，使其完美匹配Elenco齿轮套件的安装接口，所有部件的装配约束关系完整，可直观呈现齿轮减速电机从动力输入到减速输出的完整传动逻辑，既能够作为机械原理教学的演示素材，也可作为小型机器人、玩具原型开发的动力单元设计参考，帮助开发者快速理解小型减速电机的结构组成与传动原理，缩短原型开发的结构验证周期。
