单晶硅光伏发电组件结构设计

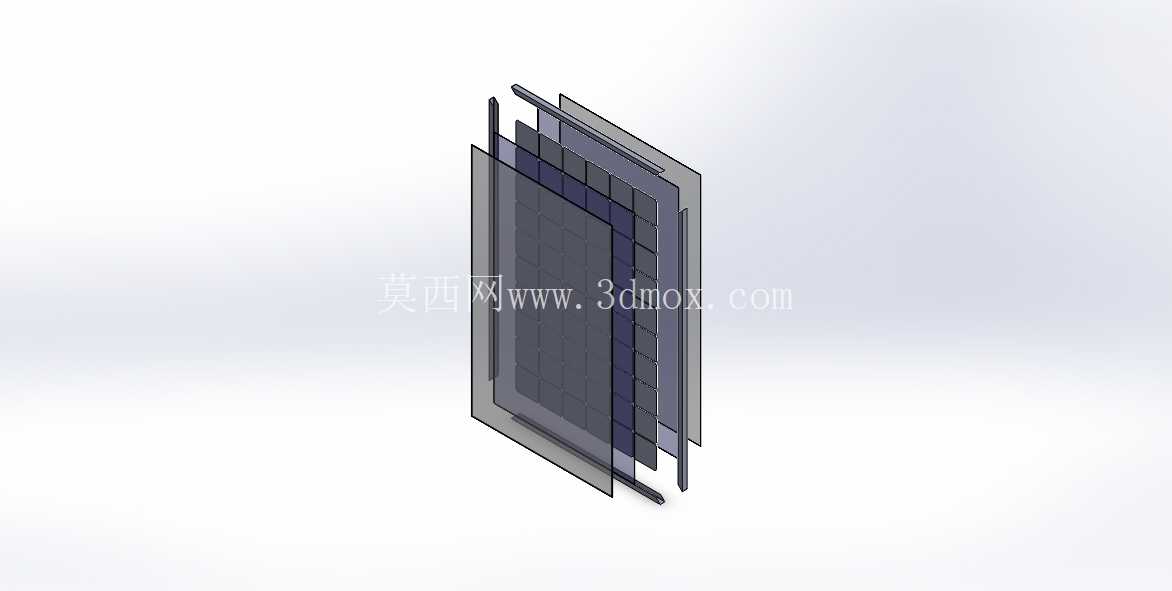

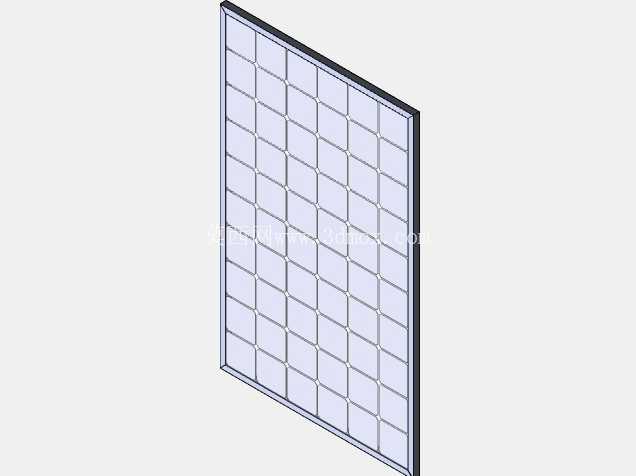

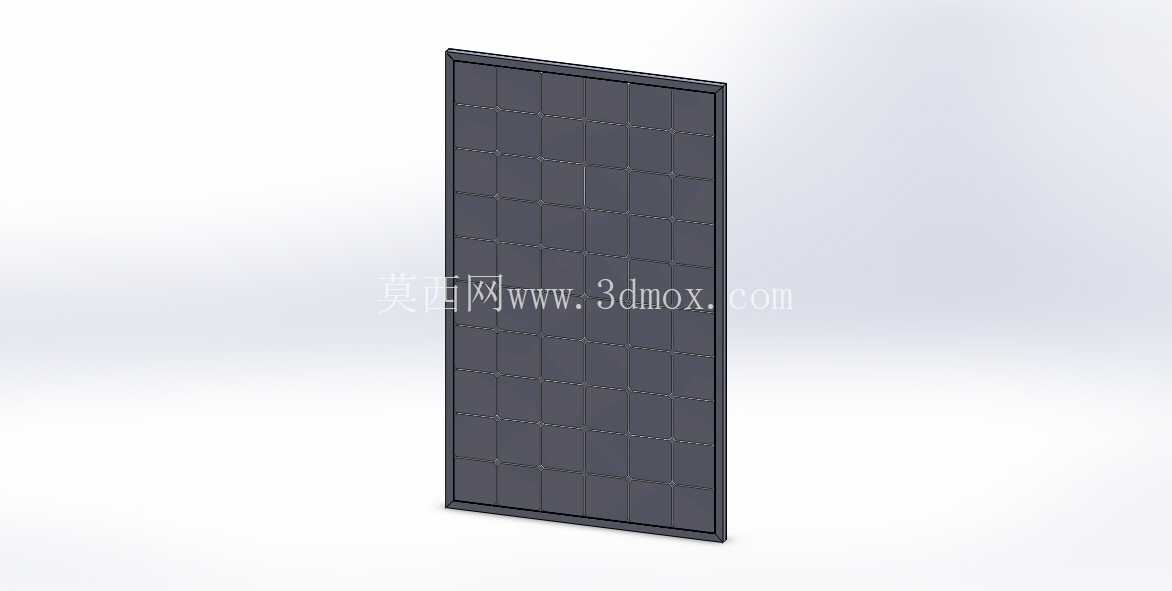

　　这款模型还原了组件的层压封装结构，外层是高透光钢化玻璃覆盖层，边缘采用铝合金边框做包边防护，边框预留了标准安装孔位，可匹配常规压块式、螺栓式两种主流光伏支架固定方式，内部排布的单晶电池片采用规整的矩阵式排列，电池片间隙预留了EVA胶膜填充空间，背面的接线盒位置在模型中也做了结构预留，可配套后续接线走线的仿真设计。做光伏系统三维排布时，很多工程师容易忽略组件的边框厚度、安装孔位的边距尺寸，导致现场安装时出现压块无法卡紧、组件间隙不符合通风散热要求的问题，这款模型严格按照常规60型单晶组件的尺寸边界做了还原，长边与短边的比例、边框的截面尺寸、安装孔距边框的距离都贴合量产产品的实际参数，在做屋面排布仿真时，可以直接导入模型计算阵列间距、遮挡阴影范围，不需要额外调整外形尺寸。在分布式光伏电站、户用并网发电系统、离网储能供电场景中，单晶硅太阳能电池板是核心的光电转换载体，这款三维结构完整还原了量产级单晶光伏组件的装配逻辑与外形特征，可直接用于光伏系统排布仿真、支架配套设计、安装干涉校验等工程环节。从实际工程应用角度看，这类组件常被安装在建筑屋面、地面光伏支架、户外供电设备顶端，也可配套小型离网系统为监控设备、通讯基站、偏远地区民用负载提供直流电能，设计时需要兼顾户外耐候性、结构强度与安装适配性。

　　从设计思路上看，这类单晶组件的结构设计核心是在保证光电转换面积最大化的前提下，提升整体结构的抗风载、抗雪压能力，边框的型材截面采用带加强筋的空腔结构，既可以降低整体重量，又能保证组件在户外12级风载工况下不会出现边框变形、玻璃碎裂的问题；电池片的矩阵排布避开了边框的压接区域，避免安装压块遮挡电池片造成发电效率损失，组件背面的散热间隙在模型中也做了对应体现，安装时组件与安装面预留的空隙可以保证空气流通，降低组件工作温度，提升长期发电效率。

　　在做配套支架设计时，这款模型可以直接作为装配基准，匹配不同倾角的固定支架、跟踪支架的安装接口，校验支架横梁与组件边框的贴合度，避免出现支架横梁位置与接线盒干涉、压块安装位置与电池片重叠的问题；在做BIPV建筑光伏一体化设计时，也可以用这款模型做屋面排布的效果仿真，核对组件与建筑屋面瓦、防水结构的配合间隙，提前预判安装时可能出现的干涉问题。不同于简化的示意模型，这款结构还原了组件的边角防护细节，边框的四个角采用注塑角码连接的结构，避免尖锐边角在运输安装过程中造成磕碰损伤，玻璃表面与边框的高度差也做了准确还原，方便设计配套的清洁设备、除雪设备时核对作业间隙，不会出现设备刮擦玻璃表面的问题。

　　对于从事光伏系统设计、支架结构开发的工程师来说，这类精准的组件三维模型可以大幅减少前期方案设计的建模工作量，直接导入装配环境就能完成阵列排布、安装校验、运动仿真等工作，不需要从零开始绘制组件外形，也能避免因外形尺寸偏差导致的后期安装返工问题。在离网光伏供电系统的设计中，还可以基于这款模型的安装孔位尺寸，配套设计立杆安装支架、墙面安装支架，核对不同安装角度下组件的受光角度，优化系统的全年发电效率；在做光伏组件的包装运输设计时，也可以依托这个模型的外形尺寸，设计对应的包装箱、堆叠周转架，计算单箱装载量，优化运输装载方案。
