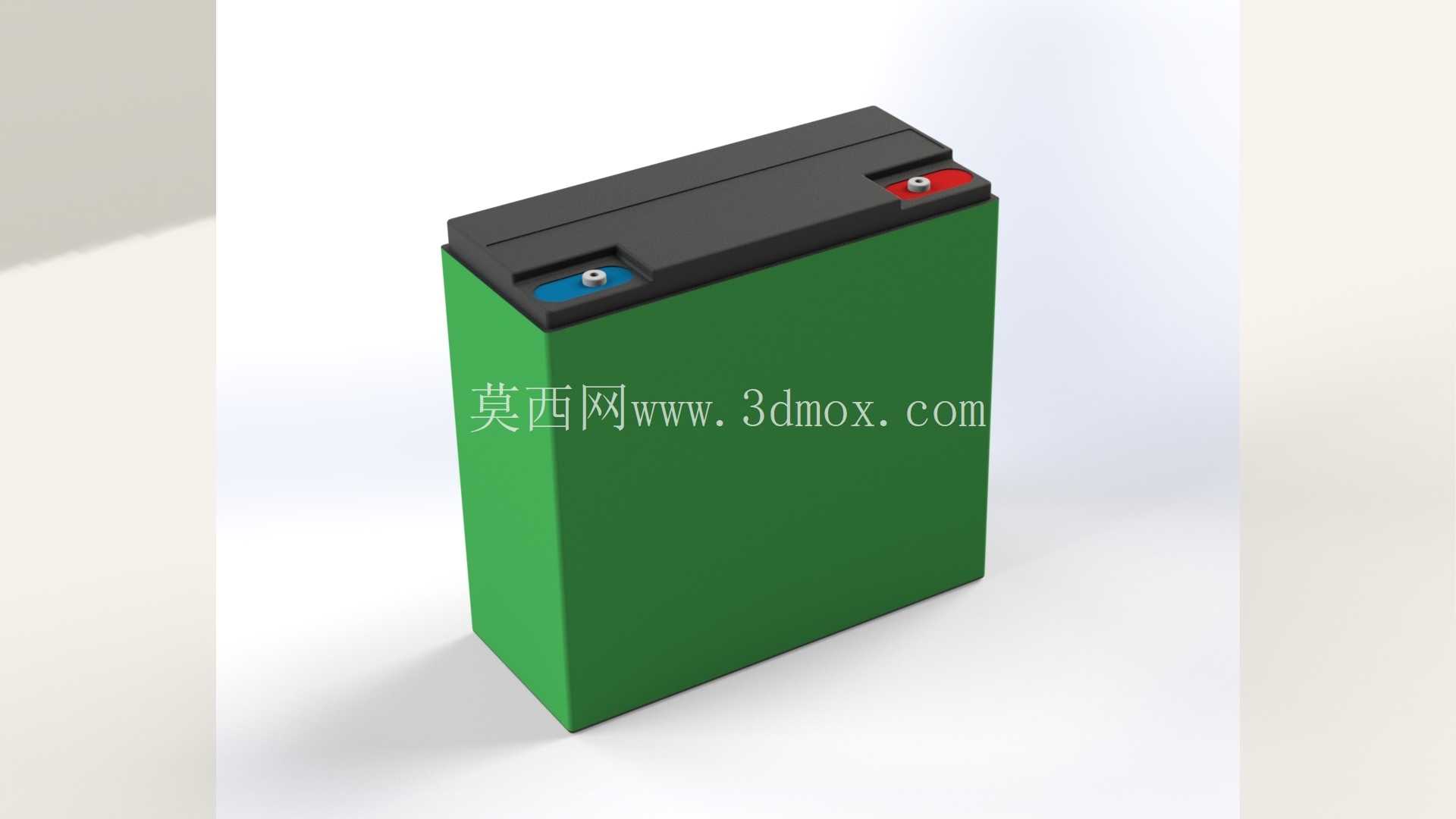

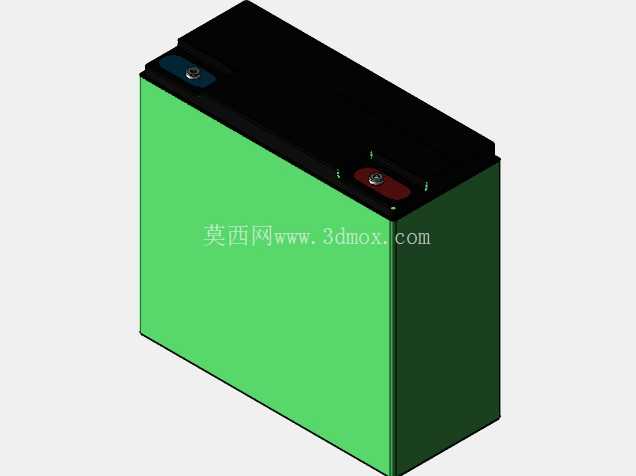

电动汽车用密封凝胶型铅酸20AH储能单元

　　在低速电动代步车、电动两轮三轮车、场地观光车这类民用电动运载设备的动力系统选型中，密封凝胶型铅酸储能单元一直是成本与可靠性平衡下的主流选择，本次呈现的20AH规格铅酸单元，正是针对这类场景做的结构落地设计。从实际装车场景来看，这类储能单元通常会成组布置在车辆底盘的电池仓内，单组12V规格的单元需要6个串联形成72V的动力输出回路，因此单块电池的外形尺寸公差、安装位的一致性，直接决定了成组装配的效率，以及后期使用过程中连接排的受力可靠性，不会因为单块尺寸偏差导致连接铜片长期受应力出现断裂、接触不良的问题。

　　从功能特性来看，凝胶型电解质的设计彻底规避了传统富液铅酸电池漏液、需要定期补充蒸馏水的维护痛点，密封结构可以支持电池在一定倾斜角度下正常工作，适配不同车型电池仓的布置角度，哪怕是遇到非铺装路面的持续颠簸，也不会出现电解质渗漏腐蚀仓体、接线端子的问题。20AH的容量标定是基于2小时率放电工况下的实测值，匹配日常30-50公里的短途代步续航需求，大电流放电特性可以支持车辆起步、爬坡时的瞬时功率输出，不会因为电压骤降导致控制器触发欠压保护。

　　设计过程中首先考虑的是壳体的结构强度，电池外壳采用抗冲击的ABS材质，顶部的接线端子做了内嵌式的沉台设计，一方面避免装车过程中金属工具误触端子造成短路，另一方面可以给接线端子的防护盖留出安装空间，减少日常使用中灰尘、水汽对接线柱的腐蚀。顶部的两个端子分别做了极性标识的颜色区分，红色对应正极、深色对应负极，避免成组接线时出现反接烧毁控制器的问题，端子的固定嵌件直接注塑在壳体内部，能承受大电流放电时的温升，不会因为长期发热出现嵌件松动、接触电阻增大的问题。

　　安装边界层面，单块电池的外形做了规整的长方体设计，侧面没有突出的结构件，可以紧密并排布置在电池仓内，最大化利用仓内空间，壳体底部做了细微的防滑筋条，放在电池仓的固定托架上时，不会因为车辆行驶的前后窜动出现位置偏移，配合电池仓的压条可以完全锁死固定，不需要额外做定制的固定支架。壳体的壁厚经过反复校核，既可以承受内部极板组的重量，也能抵御日常使用中的轻微磕碰，不会因为外力冲击导致壳体破裂出现电解质泄漏。

　　从结构设计的细节来看，电池顶部的排气阀做了隐形式设计，当电池内部因为充放电出现气体压力超过阈值时，排气阀会自动开启泄压，压力回归正常后自动闭合，完全不需要人工干预，同时也能避免外部的水汽、灰尘进入电池内部影响使用寿命。内部的极板组采用紧装配结构，凝胶电解质完全包裹住极板，哪怕是遇到持续的振动工况，极板上的活性物质也不会轻易脱落，大幅提升了循环使用寿命，适配民用电动车高频次充放电的使用需求。

　　在实际选型匹配过程中，这类20AH的密封凝胶铅酸单元，除了车载动力场景外，也可以作为备用电源使用在小型UPS、太阳能离网储能的小型系统中，规整的外形尺寸可以适配标准的电池柜安装格位，不需要额外改造安装空间。接线端子的通用尺寸可以匹配市面上常规的铅酸电池连接铜排、接线端子，替换旧电池时不需要重新加工接线件，降低替换维护的成本。设计时也充分考虑了不同场景下的兼容性，壳体的耐温范围覆盖-20℃到60℃，可以适配国内大部分地区的户外使用环境，不会因为冬季低温导致壳体脆裂，也不会因为夏季高温暴晒出现壳体变形的问题。
