半导体制冷珀耳帖热电模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-16 ID:929573
  • 半导体制冷珀耳帖热电模块结构设计

  在做小型恒温实验台、便携冷藏装置、精密电子元件散热模组的结构设计时,珀耳帖模块是绕不开的核心温控执行元件,这次完成的三维结构建模,完全围绕实际装机的适配需求搭建,没有做多余的装饰性结构,所有几何特征都对应实物的装配逻辑。先从实际应用场景说起,这类热电模块现在覆盖的工况非常杂,小到PCR仪的样本仓精准控温、车载迷你冰箱的冷端传导,大到工业机柜的局部热点散热、激光二极管的工作温度稳定,甚至部分航空航天领域的小型温控回路都会用到,它没有压缩机制冷的管路、冷媒、振动问题,只要通上直流电能就能实现冷端和热端的热量转移,反过来接线还能切换冷热端,这种双向温控的特性是很多传统温控元件做不到的。

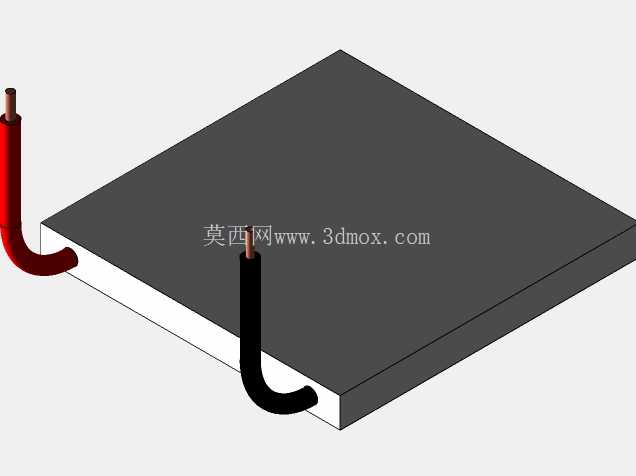

  做结构设计的时候最先要卡的是安装边界,这个模型的主体是正方形薄片状结构,两个陶瓷基板作为冷热端的接触面,表面做了平面度的约束,建模时特意把基板的平面度公差对应的安装基准面做了出来,实际装机的时候两个端面都要均匀涂抹导热硅脂,冷端贴附需要控温的负载面,热端必须搭配风冷或者液冷的散热模组,要是热端散热跟不上,不仅制冷效率会骤降,还可能因为内部温差过大导致半导体晶粒损坏。引出的两根供电导线做了折弯出线的结构设计,没有做成垂直于基板的直出形式,是因为很多紧凑安装场景里,模块上方就是被温控的元件,直出导线会占用垂直方向的安装空间,侧方折弯出线能把垂直安装空间压缩到只留基板本身的厚度,适配更多薄型化的设备结构。

  建模的时候把内部的半导体晶粒排布逻辑也做了隐含的结构对应,虽然外观上看不到内部的晶粒阵列,但基板的厚度、边缘的封边结构尺寸都是按照实际量产元件的参数来的,边缘的密封层做了微小的圆角处理,避免装机时尖锐边角割伤安装人员的手套,也防止和周边的钣金件、绝缘片发生硬接触导致基板碎裂。从功能特性的角度考虑,这类模块没有运动部件,工作的时候不会产生机械磨损,只要供电参数匹配、散热条件达标,使用寿命远长于传统的压缩式制冷组件,设计安装结构的时候要注意,不能给陶瓷基板施加过大的压紧力,所以建模时特意在基板周边预留了安装压片的避让空间,实际装配时用对称分布的压片固定,不要直接在陶瓷基板上打孔锁螺丝,陶瓷材料的脆性大,局部应力集中很容易开裂。很多新手工程师做选型的时候容易忽略导线的载流能力,这个模型里的导线线径是按照模块最大工作电流匹配的,建模时保留了导线外绝缘层的厚度,实际布线的时候要注意导线不要贴到热端的散热片上,长期高温烘烤会让绝缘层老化开裂,引发短路风险。另外在做冷热切换的工况设计时,要给模块留够温度缓冲的时间,不要在高温差状态下突然反向通电,骤变的热应力会导致内部的焊接层脱开,建模的时候也把内部焊接层的厚度对应的装配间隙做了预留,方便后续做热仿真的时候导入模型,计算不同工作电流下的冷热端温度传导效率。

  还有一个容易被忽略的设计点,模块的两个陶瓷基板是平行度要求很高的结构,建模时做了平行度的装配约束,要是安装的时候两个面出现倾斜,会导致导热硅脂层厚度不均匀,局部热阻变大,出现局部冷量或者热量传递不畅的问题,直接影响温控精度。在做配套结构设计的时候,冷端和负载之间、热端和散热器之间的接触压力要控制在合适的范围,压力太小接触热阻大,压力太大又会压坏陶瓷基板,这个模型的基板厚度尺寸是按照常规承压能力设计的,能满足大多数常规安装的压力需求。对于需要做高精度温控的场景,比如光学元件的温控仓,还可以在冷端基板上预留温度传感器的安装位置,建模时也考虑了这个拓展需求,基板边缘留出了足够的平面空间粘贴或者固定测温元件,不会和压片、导线产生结构干涉。
