水电解制氢核心反应装置结构设计

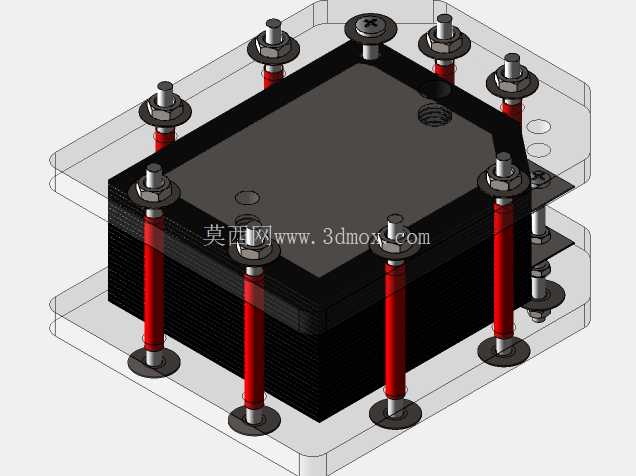

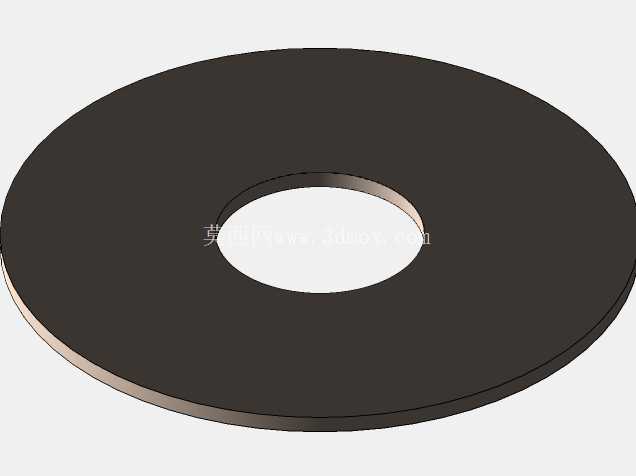

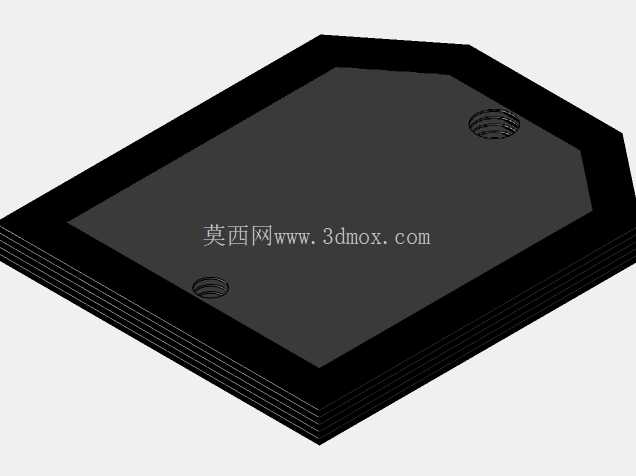

　　这套水电解装置的三维结构，核心围绕电解水制氢的反应需求搭建，在分布式制氢站点、实验室氢氧制备、小型工业加氢配套场景中都能适配，区别于大型工业电解槽的集成化设计，该结构采用分层堆叠的开放式布局，方便后期对电极组件、密封结构进行检修更换。从结构组成来看，核心反应腔体采用层叠式极板堆叠设计，外部通过8根带绝缘护套的长拉杆配合上下透明端板完成锁紧，拉杆两端采用六角螺母配平垫的锁紧结构，可根据极板堆叠数量灵活调整锁紧行程，绝缘护套采用红色耐温绝缘材质，既可以避免拉杆与极板之间出现导电短路，也能在装配过程中对堆叠极板起到径向定位作用，防止极板堆叠错位导致的反应室密封失效。

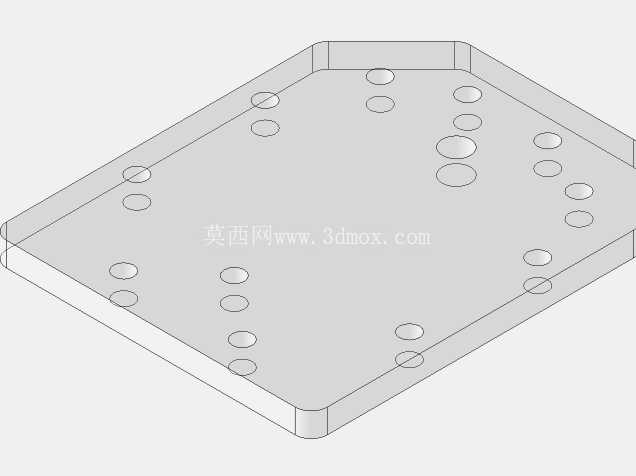

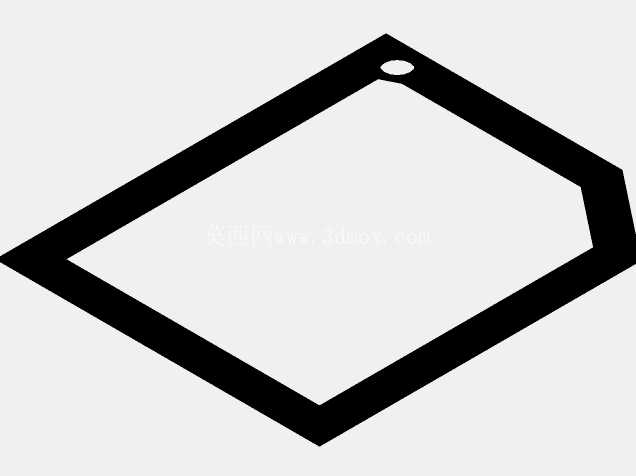

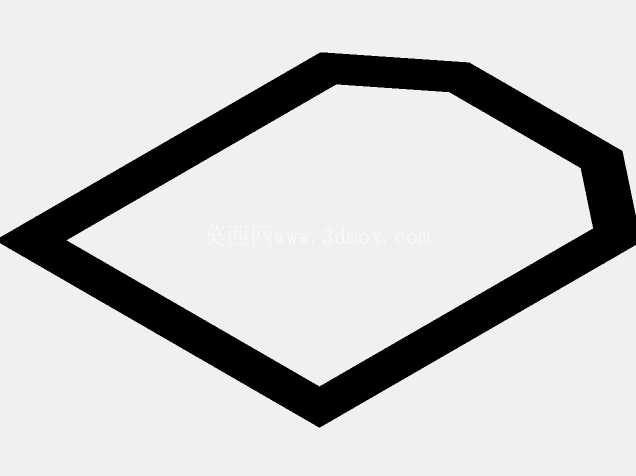

　　上下端板采用透明工程材质制作，可直观观察内部腔体的液位、气泡生成状态，端板上预留的两个通孔分别对应氢气、氧气的导出接口，同时端板上设置的定位凸台与极板边缘的定位槽配合，可保证每层极板的同轴度，装配时无需额外工装即可完成初步对位，降低现场装配的难度。设计过程中优先考虑了密封可靠性，每层极板之间的密封槽采用梯形截面设计，相比矩形密封槽，梯形槽在受压时能给密封件提供均匀的侧向压紧力，避免长期运行后密封件出现蠕变泄漏，同时拉杆的锁紧力经过扭矩核算，既能保证密封面的比压满足1.6MPa工作压力下的密封要求，又不会因压力过大导致极板变形影响流道通畅。

　　从安装边界来看，整套装置的安装基准为下端板的底面，底面设置的四个绝缘支撑脚可直接固定在安装支架上，支撑脚的高度预留了15mm的管线布置空间，方便底部的电解液循环管路连接，装置整体的外接接口全部集中在上端板区域，包括电解液注入口、两个气体导出接口、温度检测探头安装位，外接管线时无需在侧面预留过多操作空间，可适配紧凑化的撬装制氢单元安装需求。功能设计上，该结构兼顾了反应效率与运维便利性，极板之间的流道采用交错网格设计，可让电解液在极板间形成湍流状态，减少电极表面的气泡附着，降低电解过程的槽电压，提升电解效率；上端板预留的小型通孔可安装压力泄压阀，当腔体内部压力超过设定阈值时可自动泄压，避免出现超压风险。

　　在实际选型适配时，可根据产氢量需求调整极板的堆叠数量，拉杆的长度可随极板数量同步调整，端板的安装孔位保持统一标准，无需重新设计端板结构即可覆盖不同产气量的型号需求，这种模块化的设计思路能大幅减少衍生型号的设计工作量，同时降低备件的储备种类。结构细节上，所有与电解液接触的金属部件都做了钝化处理，避免长期在碱性电解液环境下出现腐蚀，拉杆的绝缘护套采用耐碱腐蚀的硅橡胶材质，使用寿命可满足长期连续运行的要求，端板的透明材质选用耐温耐压的聚碳酸酯材料，可承受-20℃到120℃的工作温度范围，适配不同环境温度下的安装使用需求。
