无动力配置槽式振动给料设备结构模型

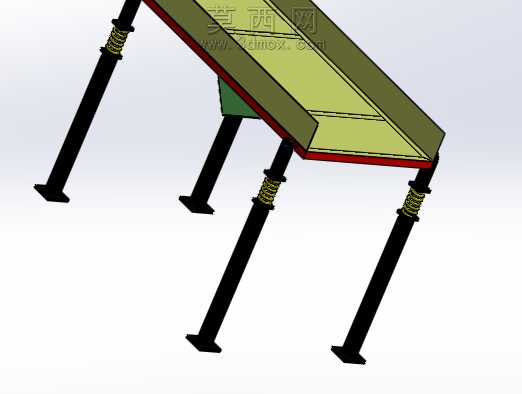

本模型为槽式振动给料设备的结构设计方案，采用SolidWorks完成全参数化三维建模，整体围绕无外置动力单元的核心设计定位展开，完整还原了设备的支撑结构、料槽主体、减振组件的全部装配关系。建模过程中首先完成倾斜布置的长条形料槽主体构建，料槽采用槽型截面设计，侧壁与底板通过焊接装配逻辑完成实体建模，边缘做倒角处理避免应力集中，料槽底部设置三角加强筋结构提升整体刚性，避免振动工况下出现结构形变。支撑系统采用四根独立的立式支腿结构，每根支腿底部设置方形安装底座，用于与地面基础完成固定连接，支腿上部与料槽之间配置螺旋压缩弹簧作为减振元件，建模时精准还原弹簧的螺距、线径、有效圈数参数，弹簧上下端设置定位座保证装配同轴度，避免振动过程中弹簧出现偏移脱落。渲染阶段对不同部件赋予差异化材质属性，料槽主体采用哑光橄榄绿色金属漆材质模拟工业设备常用的防护涂层效果，支腿结构采用哑光黑色喷塑材质，弹簧组件采用镀锌金属材质呈现金属光泽，安装底座采用深灰色铸铁材质，通过材质区分清晰展现各部件的功能属性。结构设计上重点考虑振动工况的受力传递逻辑，支腿采用向外倾斜的布置方式，扩大底部支撑跨度提升设备运行稳定性，弹簧的刚度参数匹配料槽空载与额定载料的重量区间，保证振动过程中料槽保持稳定的往复运动轨迹，不会出现侧向偏移。整体建模严格遵循机械设计装配规范，所有部件之间保留合理的装配间隙，无干涉错配问题，可直接用于振动给料设备的结构原理展示、方案评审以及后续的动力单元加装改造设计参考，能够直观展现该类给料设备无动力段的基础结构组成与装配逻辑。
