机械振动给料机专用螺旋弹簧结构设计

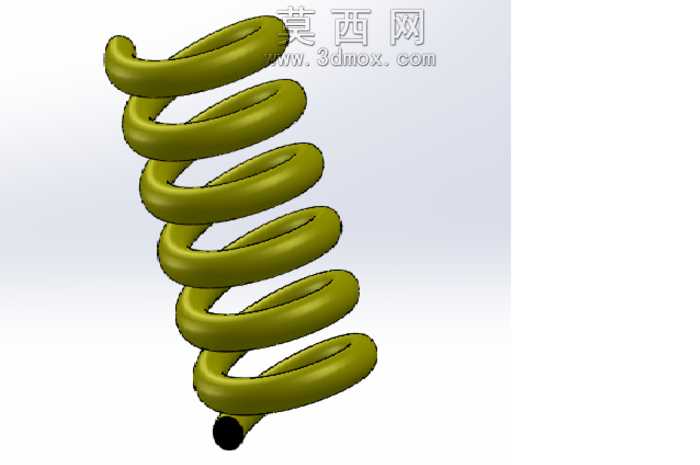

本模型为机械振动给料机配套使用的螺旋压缩弹簧，采用三维参数化建模方式完成整体结构构建，建模过程中首先依据振动给料机的载荷参数、工作行程与刚度要求，确定弹簧的中径、簧丝直径、有效圈数与总圈数等核心参数，通过螺旋线扫描特征生成簧丝主体结构，对弹簧两端的支撑圈进行并紧磨平处理，保证弹簧安装后的端面贴合度与支撑稳定性，避免工作过程中出现偏载、歪斜的问题。材质设计上选用弹簧钢材质，渲染时赋予模型橄榄绿的表面涂层效果，还原弹簧经表面喷塑处理后的真实质感，同时对簧丝的截面轮廓进行精细化处理，保证螺旋升角、节距参数完全符合机械设计标准，相邻簧圈之间的间隙均匀一致，满足压缩行程内的形变空间要求。结构层面该弹簧作为振动给料机的核心弹性支撑部件，工作过程中通过自身的弹性形变储存与释放能量，配合振动电机的激振力带动给料槽做往复振动，实现物料的均匀输送，同时起到缓冲减振的作用，降低设备运行过程中的冲击载荷传递，延长整机的使用寿命。设计过程中充分考虑弹簧的疲劳强度要求，对簧丝的过渡位置进行圆角处理，避免应力集中问题，同时校核了弹簧的极限载荷与压缩行程，保证在最大给料量工况下弹簧不会出现并圈失效的问题，整体模型结构完整，参数可编辑，可直接用于振动给料机的装配仿真、工况模拟与工程图纸生成。
