200W工业开关电源外壳结构三维设计

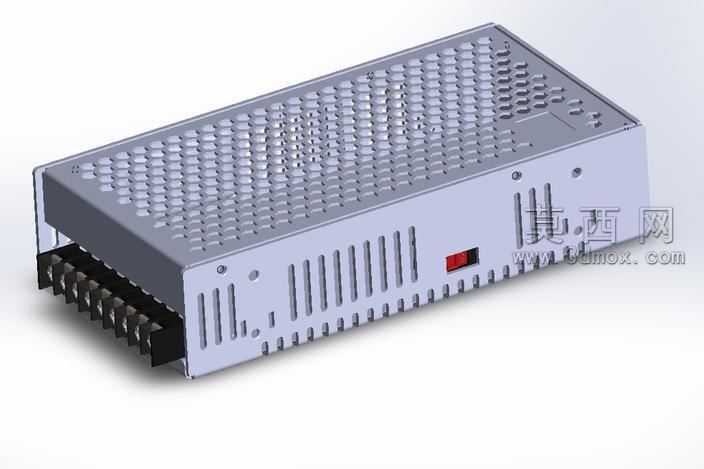

本作品为200W规格工业开关电源的完整三维结构模型，建模过程严格遵循工业开关电源的实际生产尺寸规范，对壳体的每一处结构细节都做了精准还原。建模阶段首先依据开关电源的功率参数确定整体外形尺寸，先搭建壳体的基础轮廓框架，区分上盖与底座两个核心钣金部件，上盖部分采用阵列式散热孔设计，建模时通过线性阵列命令快速排布圆形散热通孔，同时对散热孔的排布密度做了优化，既保证壳体的结构强度，又能满足200W功率下的通风散热需求，上盖侧面还设计了长条状通风槽，进一步提升空气对流效率。壳体侧面预留了电源开关的安装位，精准还原开关的嵌入结构与卡扣定位细节，前端的接线端子排做了分槽式结构设计，每个接线位的隔离挡片、螺丝固定孔位都按照实物比例建模，端子排的倾斜角度符合实际接线操作的人体工学角度，方便现场接线作业。材质渲染阶段，壳体主体采用镀锌钢板材质，调整金属材质的粗糙度与反光参数，还原钣金壳体经过磨砂氧化处理后的哑光金属质感，散热孔边缘做了轻微的倒角处理，还原钣金冲压加工后的工艺细节，避免尖锐棱角的建模失真；接线端子部分采用黑色阻燃工程塑料材质，调整塑料材质的漫反射参数，还原工业塑料的哑光质感，端子上的金属接线片采用镀锡铜材质，添加轻微的金属反光效果，区分不同部件的材质差异。结构设计上，壳体的上下盖采用卡扣加螺丝的双重固定方式，建模时还原了底座边缘的卡扣凸台与上盖对应的卡槽结构，同时预留了壳体四角的固定螺丝孔位，孔位做了沉头设计，保证螺丝安装后与壳体表面齐平；壳体底部设计了安装固定耳，带有标准的安装通孔，方便电源在设备机柜内的螺丝固定。整体建模过程中对所有装配间隙做了合理预留，还原实际产品的装配公差，各个部件之间不存在干涉问题，可直接用于结构验证、装配模拟以及工业设计展示使用，完整呈现了工业开关电源从外部壳体到接口结构的全部设计细节。
