摆动式机械传动执行机构结构设计

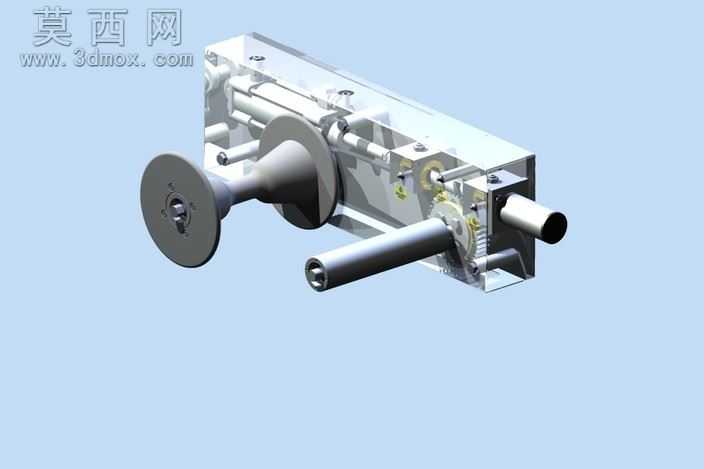

本作品为摆动式机械传动执行机构的三维建模成果，建模过程严格遵循机械设计的公差配合规范，对每一处零件的尺寸参数都进行了精准校核，确保各组件装配后不存在干涉问题。建模阶段首先完成主体基座的结构搭建，基座作为整个机构的承载核心，设计有对应传动轴、传动齿轮的安装定位槽与轴承安装位，保证各运动部件的定位精度。针对传动系统部分，建模时还原了内部齿轮啮合的传动结构，从输入轴的动力接入端，到中间变速齿轮组的排布，再到末端输出的摆动执行端，每一处齿轮的模数、齿形参数都按照机械传动标准设定，确保动力传递路径清晰合理。输出端的摆动执行部件采用了带法兰盘的轴类结构搭配锥形传动连接件，建模时还原了连接件与输出轴的花键配合结构，保证摆动动作传递的稳定性。渲染阶段采用金属材质为主的材质方案，基座部分赋予哑光铸铝材质，还原工业设备壳体的质感；传动轴、齿轮等运动部件赋予抛光钢材材质，体现金属加工件的光洁度；紧固件部分赋予发黑处理的金属材质，区分不同功能零件的视觉表现。结构设计上充分考虑了机构的运动行程限制，在基座内部设计有限位结构，避免摆动执行端超程运行，同时预留了润滑通道的建模细节，还原真实工业机构的维护设计。整体建模采用自底向上的装配思路，先完成单个零件的特征建模，再按照实际装配顺序添加配合约束，确保转动副、移动副的运动关系符合设计预期，能够直观展示机构从旋转动力输入到摆动动作输出的完整传动逻辑，可用于机械原理教学、机构方案验证等场景，为同类摆动传动机构的设计提供直观的三维参考。
