单缸引擎双气门机构装配三维建模作品

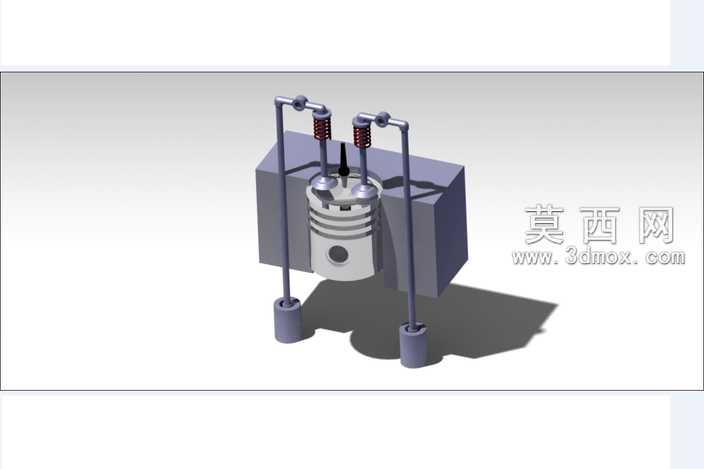

本作品为单缸引擎配套的双气门机构装配三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先从核心动力部件活塞开始搭建基础结构，精准还原活塞的柱形本体、顶部燃烧室凹坑、侧面环槽以及销孔的尺寸比例，确保活塞在气缸内的往复运动轨迹符合内燃机工作的运动学逻辑。随后围绕气门传动逻辑搭建上部结构，还原了两根进排气门的竖直布置形态，配套的气门弹簧采用螺旋扫描特征完成建模，精准还原弹簧的节距、线径与支撑圈结构，弹簧上下端的座圈结构也做了细节还原，保证弹簧预紧状态的视觉呈现符合真实机械结构。摇臂部件的建模重点还原了其杠杆式传动结构，对应摇臂与气门顶端、传动推杆的接触位置都做了适配的结构设计，确保装配后各部件的运动干涉检查完全通过。两侧的立式传动管路与底部支撑座采用一体化建模思路，管路的弯折弧度、连接法兰的位置都经过反复校准，保证管路走向与气门传动部件的布局互不干扰，中间的气缸本体采用块体基础结构做切削加工，还原出气缸容纳活塞的内腔结构，以及周边安装固定的凸台结构。渲染阶段采用哑光金属材质赋予气缸、活塞、摇臂等金属部件，还原铸铁与铸铝部件的不同质感，弹簧部件采用稍深的金属质感区分功能部件，管路部分采用偏冷调的金属材质做视觉区分，背景采用浅灰色渐变地面，添加柔和的环境阴影来凸显整个装配体的空间层次，所有部件的装配约束完全按照真实内燃机气门机构的装配逻辑设置，从活塞的往复运动到摇臂的摆动、气门的上下启闭都可以通过运动仿真验证结构合理性，整个建模过程始终围绕单缸引擎双气门的工作原理展开，每一处结构都服务于进排气控制的功能需求，没有冗余的装饰性结构，完整呈现了内燃机配气机构的核心组成与装配关系。
