这套盘式制动结构面向小排量两轮车的前轮或后轮制动场景,尤其适配轮辋直径偏小、安装空间紧凑的车型。整车在城市通勤、短途载物和频繁启停工况下,对制动响应、热衰退控制和维护便利性都有较高要求;传统鼓式结构在连续制动后散热受限,蹄片膨胀量容易引起踏板或制动手感变化,而盘式方案将摩擦副暴露在气流中,制动盘随车轮旋转时能够持续带走热量,卡钳两侧的摩擦片也能更直接地把液压力转化为夹紧力。

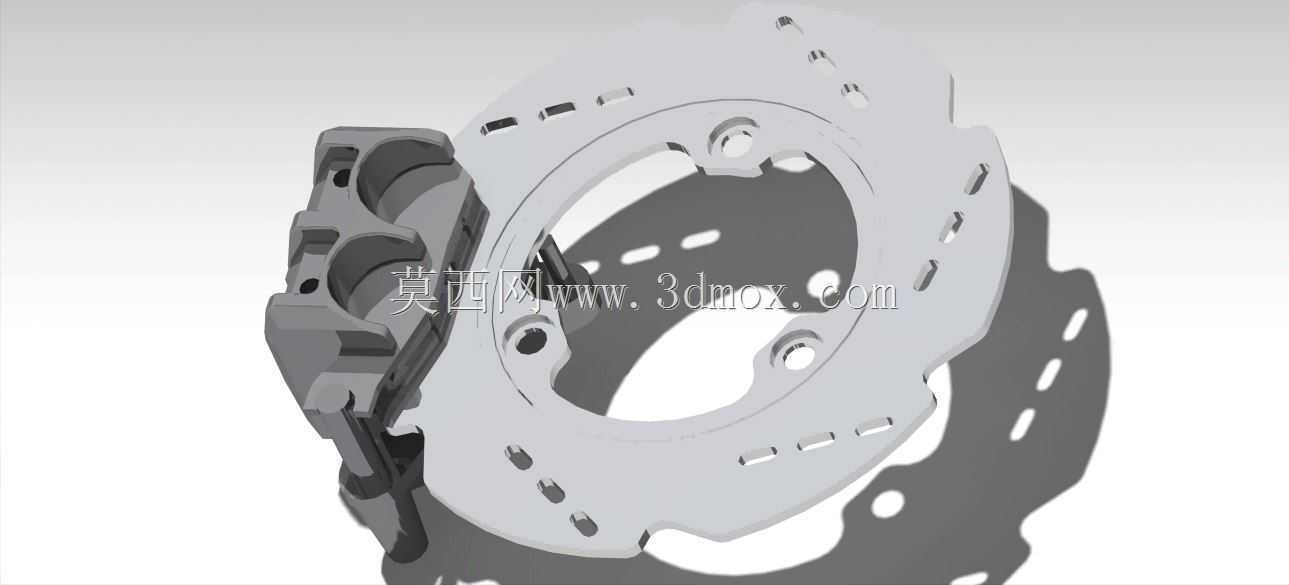

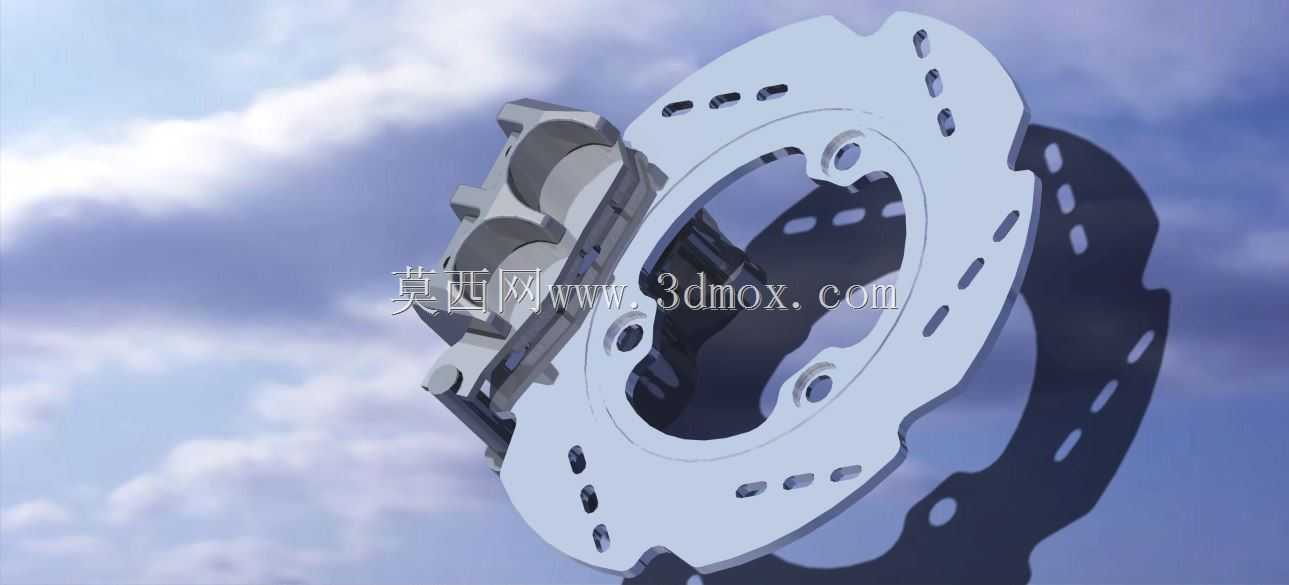

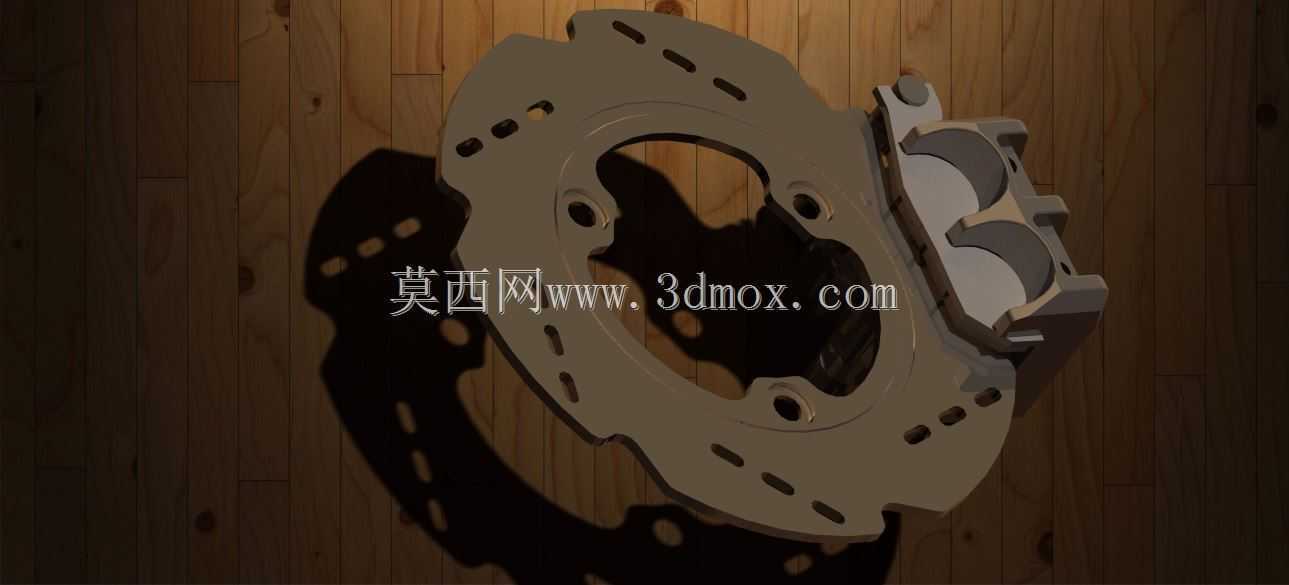

从总成关系看,模型由制动盘、卡钳支架、钳体、活塞、摩擦片和安装连接要素构成。制动盘采用环形承载布局,中心区域设置与轮毂匹配的安装孔位,外圈摩擦环带加工有多组通风孔和减重槽。孔槽并非单纯为了外观:一方面可以在雨天划破水膜,减少摩擦片与盘面之间的水滑现象;另一方面能够降低旋转质量,并为粉尘、泥沙和磨屑提供排出通道。盘体轮廓在保证摩擦面积的前提下做了局部切边,外缘与轮辐、挡泥板和前叉之间预留运动间隙,避免车辆颠簸、转向或悬架产生位移时发生干涉。

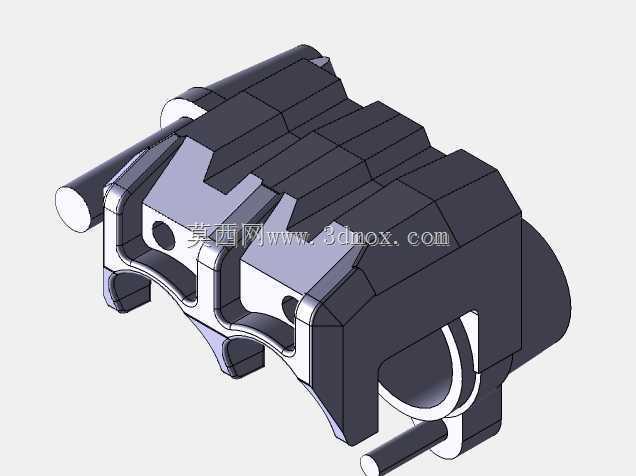

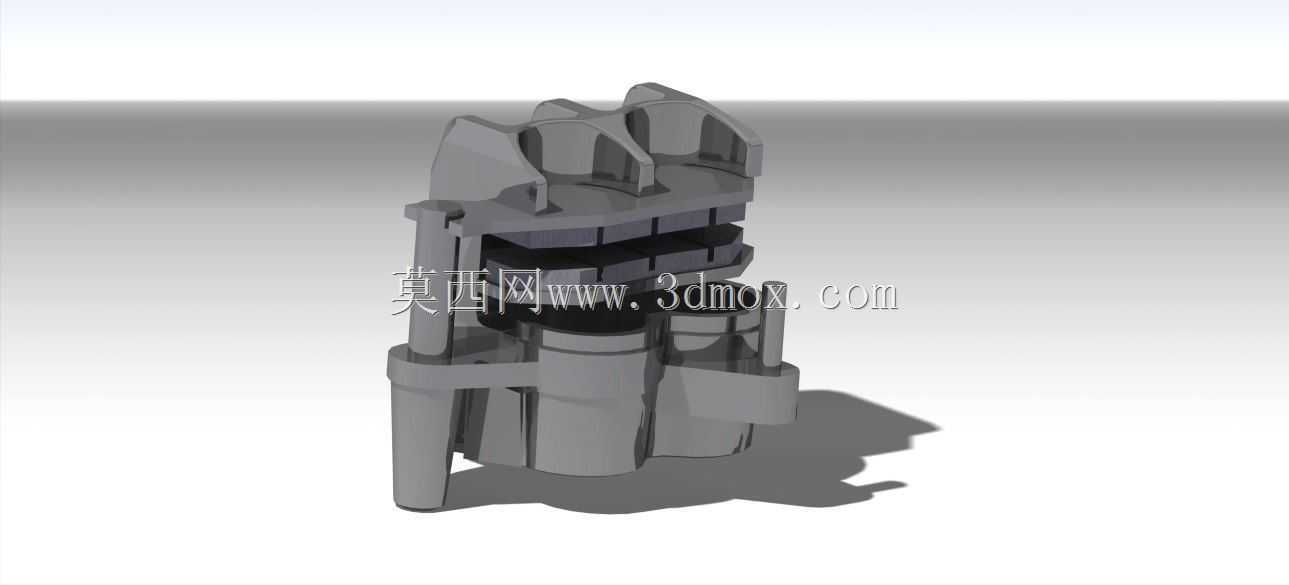

卡钳部分采用跨骑式布置,钳体从制动盘外缘跨过,两侧分别容纳摩擦片和活塞组件。制动时液压油进入活塞腔,活塞推动内侧摩擦片压向盘面,同时钳体在导向结构上产生反向滑动,使外侧摩擦片同步贴合,形成双侧夹紧。这种结构的关键在于卡钳的浮动量与导向刚度必须匹配:浮动量过小,摩擦片回位不畅,容易出现拖刹;浮动量过大,制动初段会产生明显空行程,甚至在冲击路面上出现异响。模型中卡钳与支架的配合面、销孔位置和避让槽都需要围绕这一运动关系校核。
摩擦片是直接决定制动手感和寿命的零件。其背板承担推力传递,摩擦材料层与盘面接触,外形要避开制动盘通风孔和安装台阶。片体两端通常落入卡钳支架的导向槽内,沿制动盘轴向平动;若槽宽与背板间隙控制不当,制动瞬间会产生敲击,长期使用后还会造成偏磨。设计时需要让摩擦片有效面积覆盖盘环带的主要工作区,同时保证片边与盘外缘、内缘留有合理距离,防止夹不牢或啃边。
安装边界方面,制动盘中心孔与螺栓孔必须服从轮毂接口,孔距、沉孔深度和盘面跳动量都会影响制动平顺性。卡钳安装座则与前叉或后摇臂上的凸台相连,接合面需要承受制动力矩,螺栓轴线方向、支架厚度和定位止口都不能只按静态外观处理。整车装配后,卡钳最高点、最外侧轮廓与轮辐之间要保留旋转间隙;卡钳下方与地面、泥水区域的距离也要考虑,避免石块击打和积水浸泡。油管接口位置应顺应整车走线,避免在转向极限位置被拉扯。
建模时可以先按轮毂轴线确定制动盘基准面,再依据摩擦环带宽度反推卡钳开口尺寸。制动盘厚度、卡钳活塞直径和摩擦片面积之间存在制动力矩匹配关系,不宜孤立造型。通风孔的分布要兼顾盘面强度,孔桥宽度过窄会在热循环下产生裂纹风险;卡钳壳体则应在活塞腔周围保留足够壁厚,外侧减重区域不能削弱油缸和安装耳的连接。导向销、防尘套、放气螺钉和摩擦片弹簧等细小结构虽然体量不大,却直接决定装配可行性与后期维护。
在实际维修和选型中,这类结构还要考虑摩擦片更换空间。卡钳拆下或翻转后,片体应能从盘与钳体之间顺利取出,支架槽口不能被轮辐遮挡。制动盘磨损到极限厚度后需要整体更换,因此中心安装孔的重复定位精度、盘面与轮毂贴合面的平面度都很重要。通过三维模型提前检查盘片间隙、卡钳滑移方向、油管走向和周边件干涉,可以在样机加工前暴露大部分结构问题,减少装车后反复修改支架和模具的成本。
