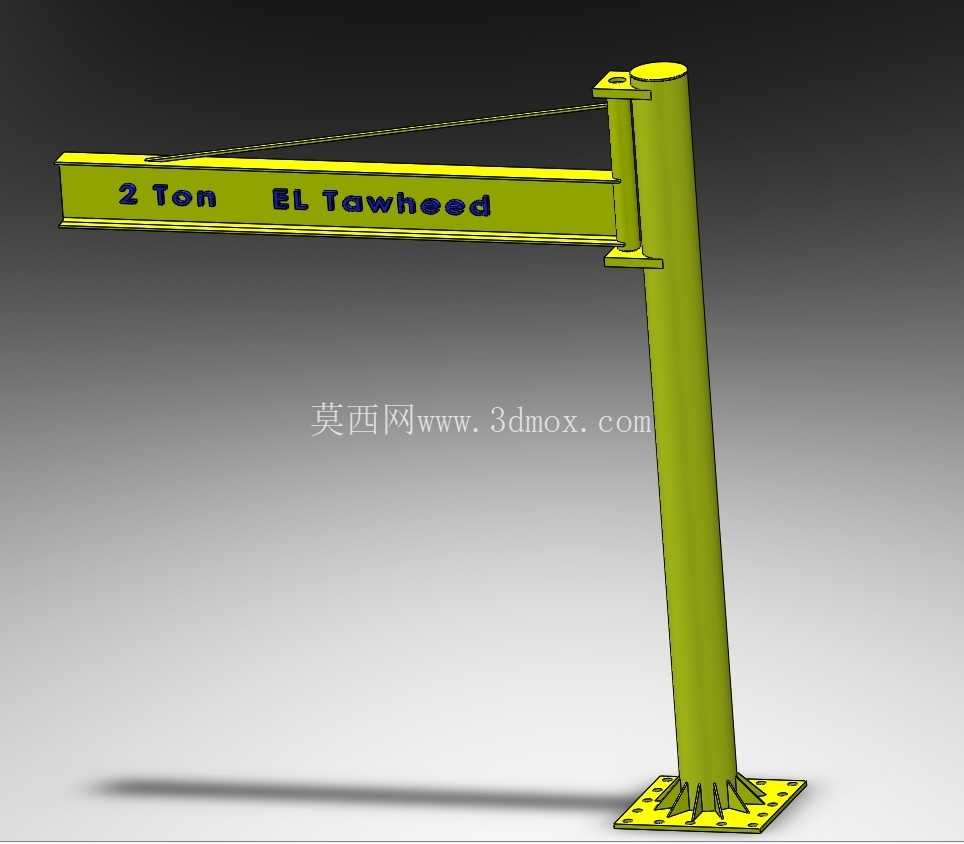

两吨级四米臂高定柱式旋臂起重设备

　　这款定柱式旋臂起重设备，额定起重量为两吨，水平作业臂有效长度三米，臂架顶端距离安装基准面的垂直高度为四米，整体采用全钢结构焊接成型，主要面向中小型机加工车间、装配工位、仓储库区的定点物料转运场景，可覆盖立柱周边半径三米范围内的圆形作业区域，解决固定工位内工件上下料、设备维保部件吊装、轻型货物周转的频繁起重需求，相比大跨度桥式起重机，这类旋臂设备占用厂房顶部空间极小，不需要铺设长距离运行轨道，安装时仅需在混凝土地面做预埋地脚固定即可，对厂房结构荷载要求低，适配层高有限、起重作业点固定的生产场景。

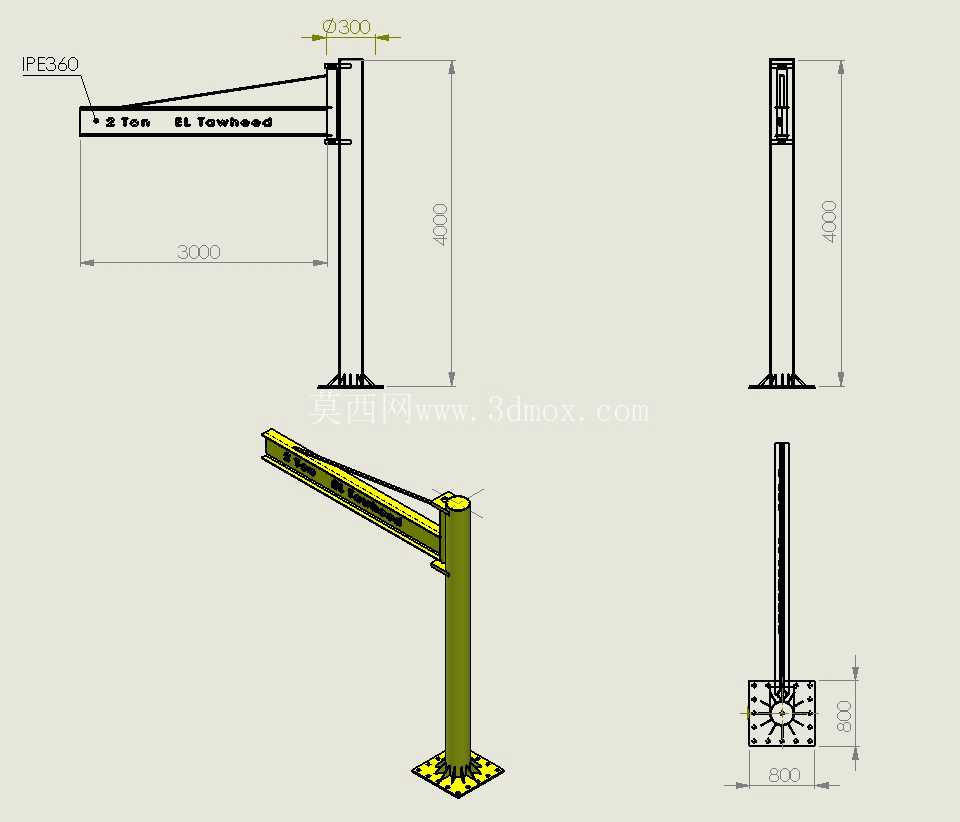

　　从结构设计逻辑来看，底部采用方形法兰底座，通过多组地脚螺栓与混凝土基础刚性连接，底座上方的垂直立柱采用厚壁无缝钢管制作，承担臂架传递的竖向荷载与起吊时的倾覆力矩，立柱顶端设置回转支撑结构，让整个臂架可绕立柱中心做360度水平回转，作业时操作人员只需轻推吊重即可带动臂架转动，调整吊物落点位置，不需要额外配置复杂的回转驱动机构，降低后期维护成本。臂架采用变截面工字钢结构设计，从根部到端部截面高度逐步减小，在保证根部抗弯强度满足两吨额定起重量的前提下，尽可能降低臂架自身重量，减少回转时的操作阻力，臂架上翼缘设置电动葫芦运行轨道，电动葫芦可沿臂架长度方向做水平移动，覆盖整个三米臂长的作业范围，臂架根部与立柱连接位置设置加强筋板，分散起吊时的应力集中，避免长期交变荷载下焊缝开裂。

　　设计过程中需要重点把控几个安装边界条件：首先是地面基础的承载能力，需要匹配设备满载时的最大倾覆力矩，预埋地脚螺栓的埋深与规格要满足抗拔要求，避免起吊时立柱出现倾斜；其次是臂架下沿距离地面的有效起升高度，四米的臂架安装高度需要保证吊具在最低位置时，能满足工位上常见工件的起吊高度需求，同时要避开车间内已有的通风管道、动力桥架等障碍物，防止臂架回转时发生碰撞；另外臂架回转范围的边缘需要与车间墙体、周边设备预留足够的安全间隙，避免转动过程中刮碰周边设施。

　　这类起重设备在实际使用中，通常作为工位级的辅助起重设施，配合车间内的主起重设备完成近距离的精准吊装作业，比如机加工工位上重型工件的机床上下料，装配工位上大型部件的对位安装，仓储区域内托盘货物的拆垛码垛，相比人工搬运大幅降低作业人员的劳动强度，同时避免重型工件搬运过程中的磕碰损伤。全钢结构的设计让设备整体刚性充足，起吊过程中臂架的下挠量控制在允许范围内，保证吊物运行平稳，不会出现明显的晃动，焊接完成后整体做抛丸除锈与面漆喷涂处理，适应车间内多粉尘、少量切削液飞溅的作业环境，延长设备的使用寿命。在三维建模过程中，需要重点还原各部件的连接关系，包括底座与立柱的焊接结构、回转支撑的配合尺寸、臂架与回转座的铰接结构、电动葫芦的轨道匹配关系，确保模型可直接用于后续的工程出图、结构受力校核，以及安装前的工位布局模拟，提前验证臂架回转范围内是否存在干涉，确定最优的立柱安装位置，减少现场安装时的调整工作量。
