高负载工况双梁桥式起重设备结构设计

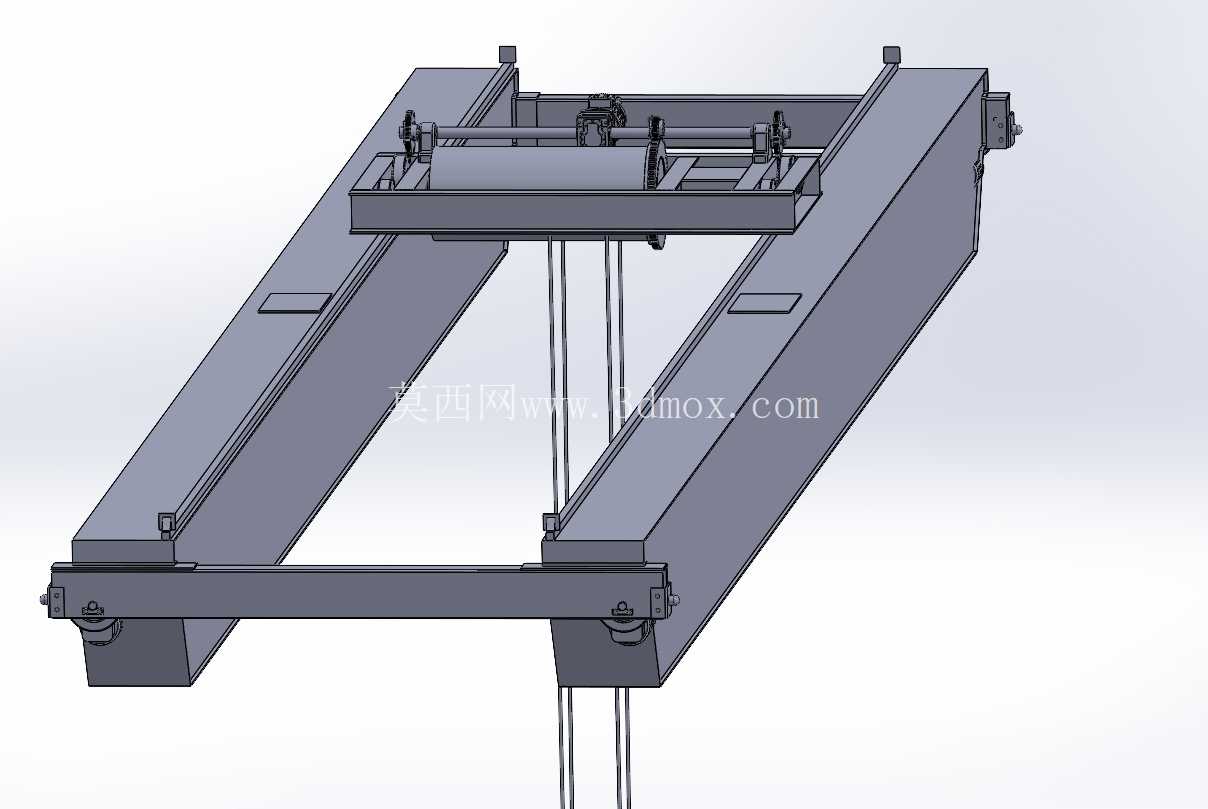

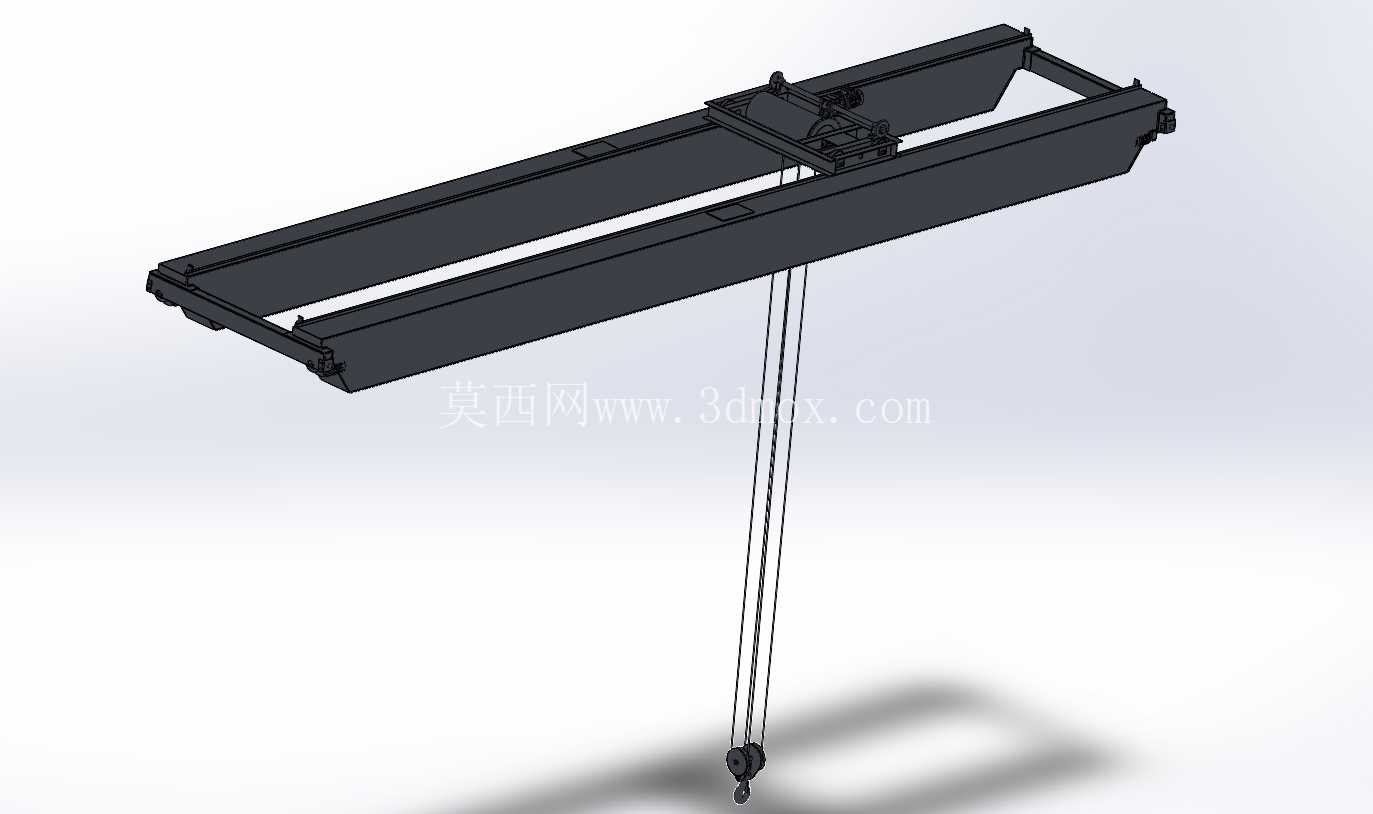

　　在重型制造车间、钢材仓储堆场、大型设备装配工位这类需要频繁转移大吨位物料的场景里，桥门式起重设备的结构可靠性直接决定了整条产线的物料流转效率，本次呈现的双梁桥架型起重结构，正是针对持续高负载运行工况做的针对性结构优化。不同于轻载工位使用的单梁起重结构，该设备采用双主梁平行布置的桥架形式，两根箱型主梁沿车间跨度方向架设在两端端梁的行走轮组上，端梁处配置的行走轮组适配车间预设的轨道安装边界，轮组的轮距、轮压参数均按照常规重型厂房的轨道铺设标准做匹配，安装时不需要对现有厂房轨道做大规模改造，可直接适配多数已建成的重型工业厂房的立柱间距与轨道标高参数。

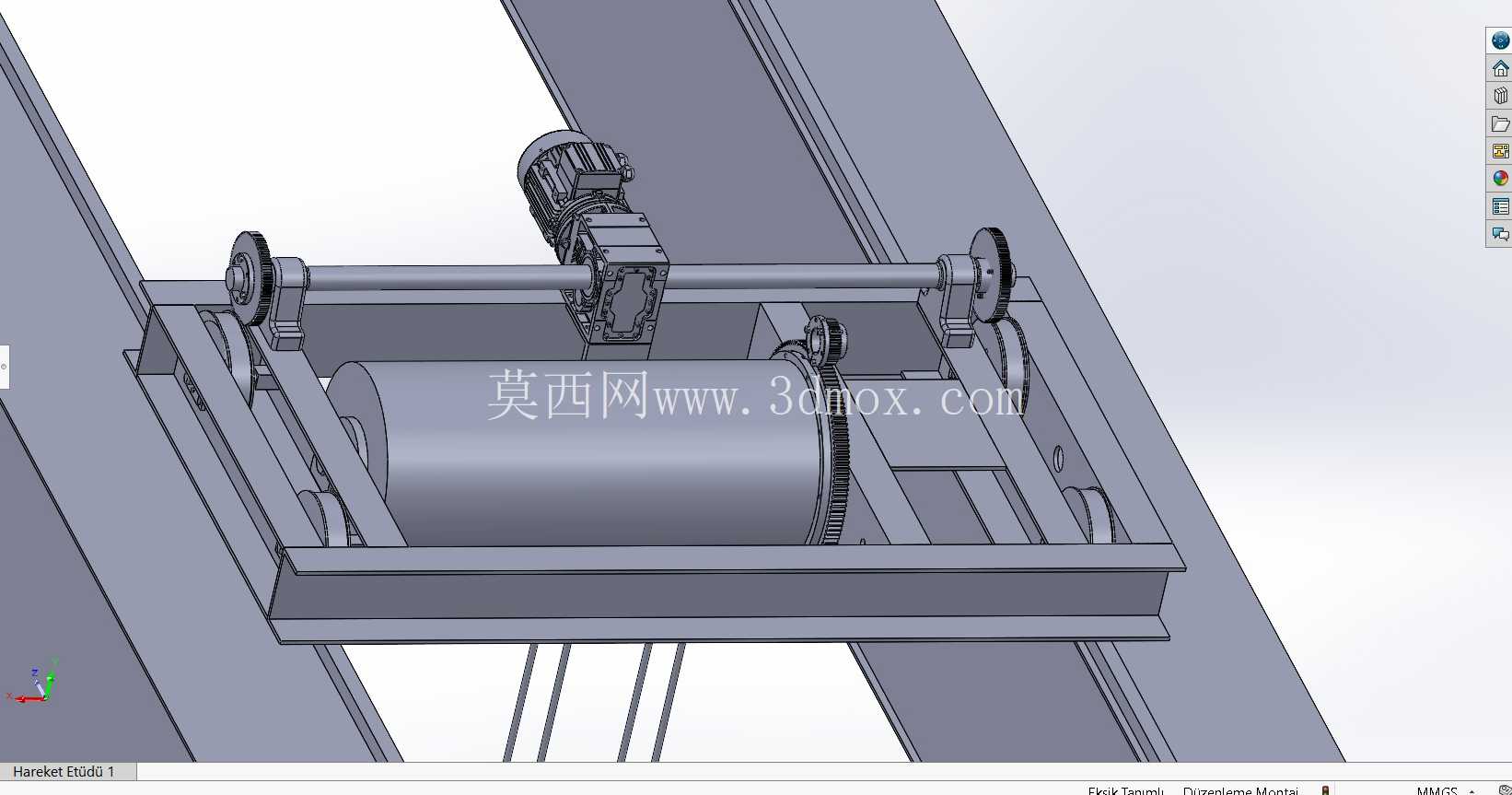

　　主梁采用变截面箱型焊接结构，在小车行走的轨道铺设区域做了局部腹板加厚处理，避免长期受小车轮压交变载荷出现腹板局部失稳，主梁内部每隔固定间距设置横向加劲肋与纵向加劲肋，加劲肋的布置位置避开了主梁的主焊缝区域，减少焊接残余应力对主梁长期承载能力的影响。桥架中部配置的起重小车集成了起升卷筒、钢丝绳缠绕系统、小车行走轮组与起升驱动机构，卷筒采用多层缠绕设计，在保证额定起升高度的前提下压缩了小车的整体横向尺寸，避免小车整体宽度过大挤占主梁上方的检修通行空间；钢丝绳的走绳路径设置了多组导向滑轮，滑轮的绳槽半径与所选钢丝绳直径做匹配，减少钢丝绳在弯折过程中的磨损速率，延长易损件的更换周期。端梁与主梁的连接位置采用高强度螺栓配铰制孔的连接形式，相比现场焊接的连接方式，螺栓连接的形式可在厂房内完成分件吊装后再进行整体组装，降低了大尺寸整体构件的运输与进场吊装难度，连接节点处的抗剪承载力按照1.5倍的额定最大轮压做冗余设计，避免极端工况下连接节点出现剪切失效。起升机构的制动系统设置在高速轴端，同时在卷筒的法兰位置配置了安全制动盘，形成双制动冗余，当高速轴端的制动器出现失效时，卷筒端的安全制动器可直接锁止卷筒转动，避免吊重下坠引发安全事故。

　　小车的行走轨道沿主梁上翼缘板通长铺设，轨道采用压板固定的形式替代传统的焊接固定，方便后期轨道出现磨损时快速更换，轨道两端设置了聚氨酯缓冲块与行程限位开关，当小车行至主梁端部极限位置时，限位开关会先切断行走驱动的电源，缓冲块则吸收小车的残余动能，避免小车刚性撞击主梁端部的止挡结构。设备的电气走线槽沿主梁外侧布置，将动力线缆与信号线缆分槽敷设，避免强电信号对起升高度、行走位置的检测信号造成电磁干扰，走线槽的盖板采用快拆结构，方便后期检修时快速梳理线缆。

　　从安装边界来看，该设备的整体外形尺寸适配10.5m到31.5m的常规厂房跨度范围，起升高度可根据用户的厂房净高调整卷筒的容绳量，端梁的总宽度控制在标准厂房轨道的安全间隙范围内，不会出现运行时与厂房立柱、侧面附属管线剐蹭的问题。在实际使用场景中，该类起重设备可承担生产车间内的重型工件转序、仓储区域的钢材堆垛、设备检修时的重型零部件吊装等作业，双梁结构的抗扭性能相比单梁结构提升40%以上，即使在偏载吊装的工况下，主梁的形变量也能控制在国标允许的刚度范围内，不会因为长期偏载运行出现主梁永久下挠的问题。设计过程中对所有受力焊缝都做了焊后应力消除处理，关键承载位置的焊缝做了无损探伤检测，确保焊接内部不存在气孔、夹渣等缺陷，行走轮组的轴承选用调心滚子轴承，可适应轨道安装时存在的少量平行度误差，避免轮组出现卡滞、啃轨的问题。
