单盘离合器传动组件三维结构设计

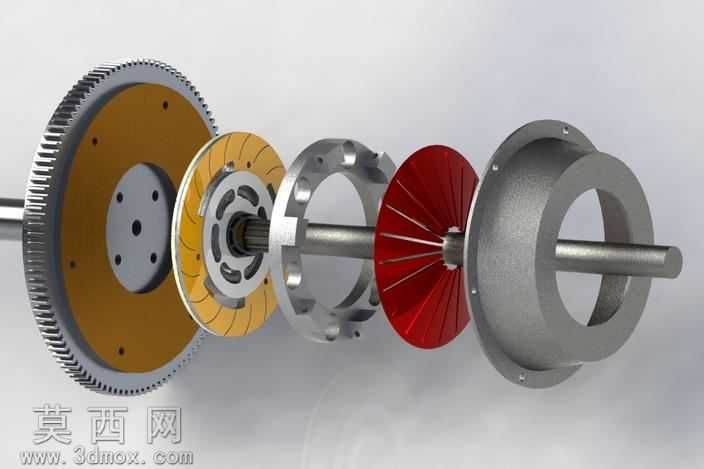

本作品为单盘离合器的三维结构设计模型，采用参数化三维建模方式完成全零件的独立构建与整体装配，完整还原了摩擦式单盘离合器的全部核心组成部件。建模过程中严格遵循机械设计课本中的结构规范，对飞轮、从动摩擦盘、压盘、压紧弹簧、分离轴承、传动输入输出轴等核心零件逐一进行特征构建，通过拉伸、旋转、阵列、切除等基础建模命令完成零件基体造型，针对齿圈轮齿、摩擦片沟槽、弹簧安装位、压盘连接凸台等细节结构进行精细化特征处理，保证各零件的尺寸比例符合实际离合器的设计逻辑。在装配阶段采用自下而上的装配思路，通过同轴心、重合、平行等配合约束完成各零件的定位，清晰呈现离合器分离与接合状态下的零件相对位置关系，直观展示动力从飞轮输入，经摩擦盘传递至输出轴的传动路径。材质与渲染环节针对不同零件的实际材质属性进行区分设置：飞轮与压盘采用灰铸铁材质参数，还原金属铸件的哑光金属质感与表面细微颗粒纹理；从动摩擦盘设置复合材料属性，表面呈现摩擦衬片的棕黄色质感与阻尼材质特性；压紧弹簧采用弹簧钢材质，还原金属弹簧的亮面金属光泽与红色防锈涂层效果；传动输入输出轴采用调质钢材材质，呈现加工后的光滑金属表面质感；分离轴承等部件设置轴承钢材质，还原精密加工零件的高光金属质感。渲染阶段采用柔和的工业产品布光方案，通过多组面光源消除模型表面的生硬阴影，突出各零件的轮廓边界与结构层次，同时采用爆炸视图的呈现方式，将原本同轴装配的各零件沿轴向拉开合适间距，清晰展示每个零件的独立形态与装配对接关系，让观看者能够直观理解单盘离合器的内部构造与零件组成。设计过程中重点考量了离合器的工作原理呈现，通过结构建模还原摩擦传动的核心逻辑，即依靠压紧弹簧产生的正压力让从动盘与飞轮、压盘紧密贴合，依靠摩擦力传递发动机扭矩，分离状态下通过分离轴承推动压盘压缩弹簧，解除对从动盘的压紧力从而切断动力传递，整个模型的结构设计完全服务于原理展示与结构认知需求，可作为机械设计教学、离合器结构认知的直观演示素材。
