长杆式声纳探测作业设备结构模型

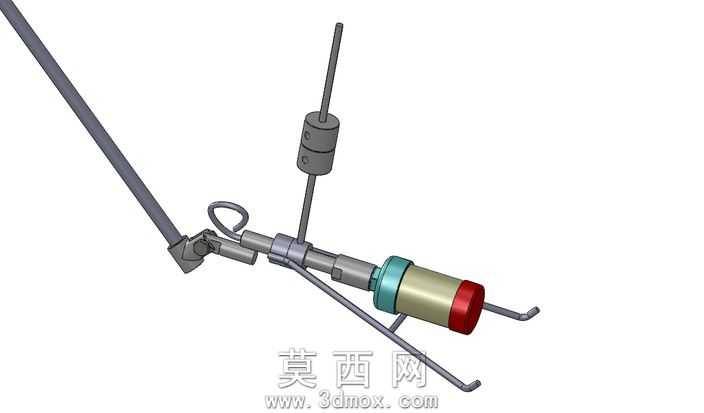

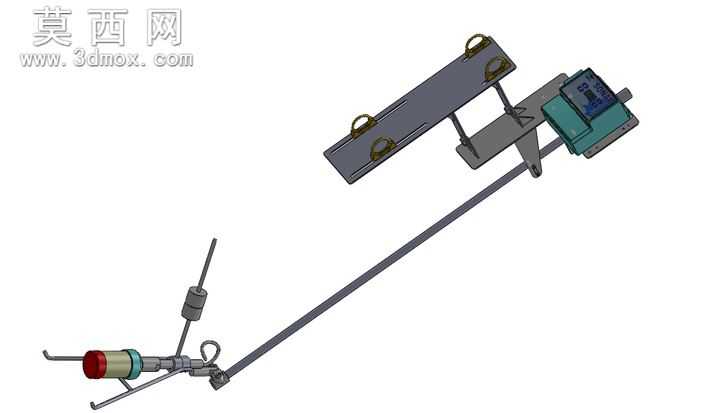

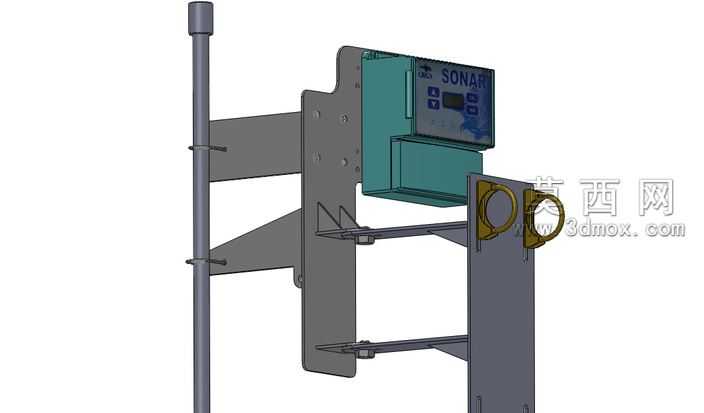

本模型采用SolidWorks完成全参数化三维建模，整体围绕长距离水下探测作业的功能需求展开结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了可装配性校验，确保各部件不存在干涉问题。模型主体以加长刚性探杆作为核心承载结构，探杆采用分段式设计思路，既保证了探测作业的延伸距离，也兼顾了结构的刚性强度，避免长杆在作业过程中出现过度形变影响探测精度。探杆前端集成了声纳传感探测组件，组件包含声纳换能器、信号传输接头、配重调节块以及防护支架，防护支架采用多支脚落地结构，可在探测作业时为前端传感部件提供稳定支撑，避免传感模块直接触碰水底硬物造成损坏，配重块可根据作业水流情况调整位置，平衡前端部件的重心，降低探杆的操控难度。探杆中后段设置了可调节挂载平台，平台通过抱箍式锁紧结构与探杆连接，可根据实际作业需求沿探杆轴向调整安装位置，平台表面预留了多组标准化安装孔位，可搭载信号处理模块、供电模块等配套作业部件，平台两侧设置了便携提手结构，方便设备的转运与临时架设。渲染阶段针对不同部件的材质特性做了差异化材质赋予：探杆主体采用哑光金属材质，模拟高强度铝合金的表面质感，还原工业金属的磨砂反光效果；前端声纳组件的外壳采用工程塑料材质，添加细微的颗粒纹理提升真实感；连接部位的锁紧件采用镀锌金属材质，突出金属紧固件的亮面质感；配重块采用做旧金属材质，模拟长期户外作业的使用痕迹。整体结构设计充分考虑了实际探测作业的使用场景，各功能模块划分清晰，连接结构可靠，既满足了声纳探测的功能需求，也兼顾了设备的便携性与可维护性，可作为水下探测设备结构设计、作业原理演示的参考三维模型。
