久保田低噪矮款柴油发电机组结构设计

　　这款矮型柴油发电机组的三维结构设计，主要面向对安装空间竖向高度有严格限制的应用场景，比如地下设备夹层、低矮型设备方舱、商业建筑地下备用电源间、车载集成供电舱这类常规高度发电机组无法顺利布设的区域，这类场景往往不仅要求供电输出稳定，还对设备的外廓尺寸、安装固定点位、周边预留操作空间有非常明确的硬性约束，常规立式发电机组的高度通常会超出这类场景的竖向净空限制，无法完成吊装与就位，而矮型结构的设计刚好匹配这类受限空间的布设需求。从实际用途来看，该设备主要作为备用供电单元，在主电网断电时快速启动，为负载提供稳定的电力输出，可覆盖小型商业体、野外作业临时营地、车载专用设备、小型工业站点的应急供电需求，相比同功率段的常规发电机组，其低矮的外廓结构在运输、集成安装环节的适配性更强，不需要对安装点位做额外的空间改造就能完成布设。

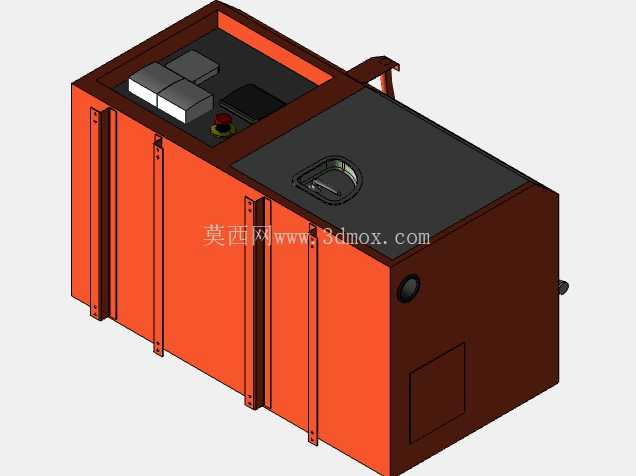

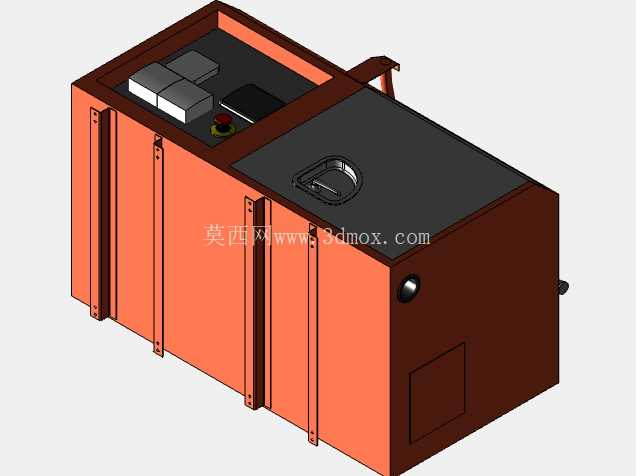

　　从功能特性的设计来看，整机采用一体式封闭柜体结构，将柴油发动机、发电单元、燃油存储单元、控制模块、散热系统全部集成在同一个柜体内，柜体侧面设置可快速拆卸的检修门板，日常维护时不需要完全拆解柜体结构，就能完成滤芯更换、机油检查、线路排查等常规维保操作；柜体顶部设置了内嵌式的搬运提手与操作控件区域，急停按钮、状态指示模块都布置在顶部靠近侧边的位置，操作人员站在设备侧面就能完成启停操作与状态查看，不需要额外预留顶部的操作空间；柜体侧面预留了输出接口与排气接口的安装位，接口位置的高度经过匹配设计，对接外部管线时不需要做过度的弯折处理，能减少管线的应力集中问题，提升长期使用的可靠性。

　　设计思路上，这款模型是参照公开的产品参数表完成的结构建模，整体外廓尺寸的偏差控制在±10mm范围内，对于做设备集成、空间布局校核的设计人员来说，这个精度等级完全可以满足前期方案排布、安装空间校验、运输路径模拟的使用需求；建模过程中优先还原了设备的外部安装边界，包括底部的固定安装孔位、侧面的管线接口位置、顶部的操作控件布局、检修门的开启范围，这些要素都是做系统集成时必须要核对的边界条件，避免后续实际安装时出现空间干涉、管线无法对接、检修空间不足的问题。

　　外形尺寸与安装边界方面，整机采用长方体矮型布局，竖向高度远低于同功率常规机组，水平方向的长宽尺寸经过优化，底部安装孔位的间距符合通用的设备安装基座标准，不需要定制特殊的安装底座就能直接固定在常规的混凝土基座或者设备舱安装平面上；设备周边的预留空间要求也做了对应的适配，检修门开启时的外伸尺寸、散热口的通风预留距离、吊装时的吊点作业空间都在模型中做了对应的还原，设计人员在做整体布局时，可以直接将模型导入装配环境中，校核与周边设备、墙体、管线的间距是否满足规范要求，不需要再额外查找设备的二维安装图纸做尺寸核对。另外，柜体的外壳采用钣金拼接结构，模型中还原了钣金件的拼接缝隙、门板的铰链安装位置、柜体表面的加强筋结构，这些细节虽然不影响整体的空间布局，但对于需要做柜体二次改造、加装外围防护结构的设计人员来说，能提供更准确的结构参考，避免改造时破坏原有柜体的结构强度或者干涉内部部件的安装位置；顶部的燃油加注口采用内嵌式设计，不会突出柜体顶面，在低矮空间内移动设备时，不会因为顶部突出部件刮蹭到上方的管线或者结构顶面，提升了设备在受限空间内移动就位的便利性。
