40英尺集装箱式燃气静音发电机组结构设计

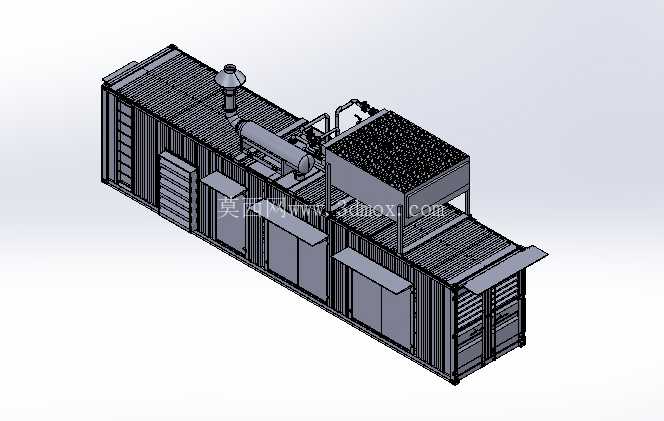

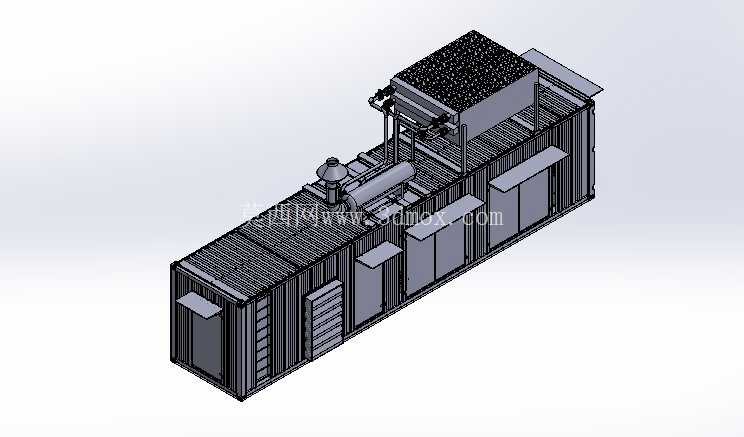

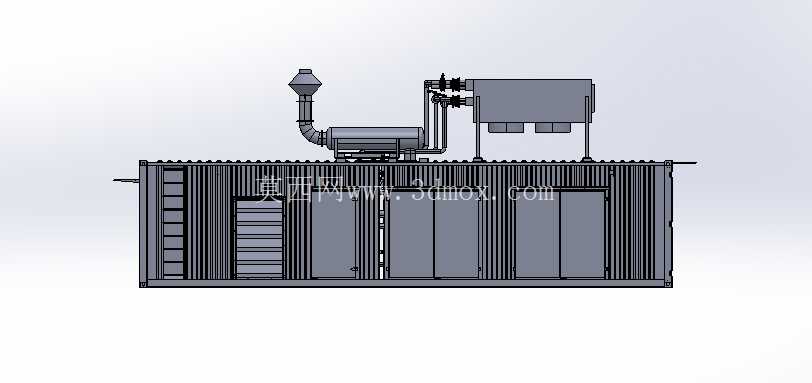

　　从结构设计逻辑来看，整套设备的布局完全围绕集装箱的标准尺寸边界展开，外部严格遵循40英尺干货集装箱的ISO外形尺寸规范，角件位置、吊装孔位、叉车位完全保留标准集装箱的通用接口，可直接适配现有港口吊装设备、集装箱运输车辆、标准集装箱堆场固定方案，无需定制专用转运工装，跨区域转场的物流兼容性极强。箱体侧面设置多组检修门与通风百叶，对应内部发动机、发电机、控制屏、散热系统、消音模块的维护点位，日常巡检时可直接打开对应位置的舱门完成滤芯更换、油位检查、接线端子紧固等常规操作，无需拆解整体围护结构；箱体端部设置爬梯与顶部巡检通道，顶部集成的散热模块周边设置安全护栏，运维人员可安全抵达顶部完成散热器清洁、排气系统检查等高空作业内容。这款集成化发电机组采用标准40英尺海运集装箱作为承载壳体，核心适配野外油气田开采、大型基建项目临时供电、偏远矿区独立电网补能、数据中心应急备用电源等对供电稳定性、设备防护等级、快速部署能力有高要求的场景，区别于传统开架式发电机组，整套设备在出厂前已完成所有部件的集成装配与管线接驳，运抵现场后仅需连接燃油/燃气管路、输出电缆与接地装置即可投入运行，无需额外搭建防雨防尘机房，大幅压缩现场安装周期与土建成本。

　　功能层面，整套设备的隔音设计采用多层复合结构，集装箱内壁铺设阻尼隔音层与多孔吸声材料，进排风通道设置折流式消音结构，排气系统配套工业级抗性消音器，可将满负荷运行时的机组外1米处噪音控制在75分贝以内，适配城市近郊施工、居民区周边应急供电等对噪音排放有明确限制的场景；动力端采用燃气内燃机作为原动机，可适配管道天然气、液化石油气、油田伴生气等多种气源，相比柴油机组燃料成本更低、排放表现更优，适配双碳目标下的分布式供电需求。

　　内部布局上，动力舱与电气舱采用防火隔板完全分隔，燃气管路设置泄漏检测传感器与紧急切断阀，舱内配套强制通风与消防灭火装置，避免可燃气体积聚引发安全风险；底座集成整体式燃油/润滑油底壳与排污收集槽，所有跑冒滴漏的液体都会被收集到底槽内，不会直接渗漏到地面，满足野外作业的环保要求。散热系统采用顶置式分体散热器，通过大流量轴流风机完成热量置换，散热器与发动机之间采用柔性减震管路连接，避免机组运行振动传递到散热片造成焊缝开裂；机组与集装箱底座之间安装多级减震器，可过滤90%以上的运行振动，既减少振动对外传递造成的地面共振，也避免振动传导到箱体结构造成紧固件松动、门板异响等问题。

　　电气部分的输出柜、控制柜集中布置在箱体侧部的独立舱室内，舱室设置防尘密封结构与温控散热装置，可在-30℃到45℃的环境温度范围内保证电气元件稳定工作，输出端预留标准电缆接口，可快速对接低压配电柜或升压变压器，满足不同电压等级的供电输出需求。整套结构在建模时完全还原实际生产的装配逻辑，所有部件的安装间隙、管线走向、检修操作空间都按照真实运维需求预留，没有出现干涉碰撞的问题，可直接作为同类型集装箱式电站的结构设计参考，也可用于项目前期的布置方案演示、安装施工交底使用。
