3000瓦商用烤箱加热发热元件结构

　　这款3000瓦功率的烤箱加热元件，主要适配商用层式烤箱、大容量家用嵌入式烤箱的内腔上置加热工位，也可作为工业小型烘干箱、食品恒温烘烤设备的替换发热组件使用，在烘焙门店、食品加工小作坊、实验室小型热处理工位都有对应的应用场景，核心作用是通过电阻发热将电能转化为辐射热能，在烤箱密闭内腔内形成均匀的高温场，满足面包烘烤、食材烤制、工件低温烘干等工艺的温度需求。

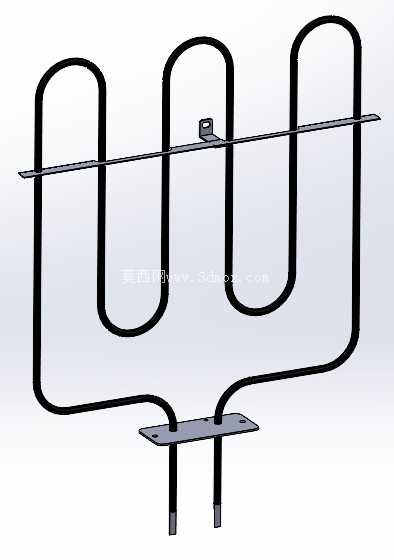

　　从结构设计思路来看，发热主体采用多段连续弯折的蛇形管布局，三段U型弯折的排布方式，是在有限的安装投影面积内尽可能拉长发热管的有效长度，既保证3000瓦额定功率下的发热丝负载处于合理区间，避免单位长度功率过高导致发热管过快氧化，又能让发热区域覆盖烤箱内腔横向的绝大部分宽度，减少内腔左右两侧的温度差，避免烘烤过程中出现局部烤焦、局部未熟的问题。发热管的弯折半径经过严格核算，既不会因为弯折半径过小导致管内氧化镁粉填充密度不均，影响绝缘性能与导热效率，也不会因为弯折半径过大浪费安装空间，压缩内腔有效使用容积。

　　安装结构分为两个部分，位于发热管下部的金属安装板是主要的承重固定位，板上预留两个安装孔，对应烤箱内腔后壁的固定螺柱，安装时直接将孔位对准螺柱推入，用螺母锁紧即可完成主体固定，安装板与发热管的连接位置采用高温钎焊工艺，既保证连接强度，也能避免长期高温工作下出现松动脱落的问题。横跨在发热管中段的金属固定片是辅助定位结构，主要用于约束多段平行发热管的相对位置，避免设备运输、搬动过程中发热管出现形变移位，同时也能在发热管受热膨胀时提供一定的形变余量，避免管体因为热胀冷缩产生应力集中导致开裂。末端的两个插脚是电源接入端，插脚表面做了镀镍防锈处理，适配烤箱内部的高温陶瓷接线座，安装时直接插入接线座即可完成电路连通，不需要额外做接线处理，降低现场安装的操作难度。

　　从安装边界尺寸来看，整个发热元件的横向总宽度适配60厘米宽度的标准烤箱内腔，纵向高度控制在15厘米以内，安装后不会过度占用内腔的垂直空间，保证烤盘推入后与发热管之间留有足够的安全距离，避免食材距离发热管过近出现烤糊的问题。安装板的孔位间距遵循通用烤箱配件的标准尺寸，不需要对原有烤箱结构做二次改造即可直接替换安装，适配市面上多数同功率规格的老式烤箱发热管更换需求。

　　在功能特性上，发热管采用不锈钢材质作为外管，内部填充高纯度氧化镁粉作为绝缘导热介质，内置的镍铬发热丝具备高温抗氧化性能，长期在300摄氏度的工作温度下运行也能保持稳定的电阻值，功率衰减幅度控制在极低范围内，使用寿命远高于普通铁质发热管。蛇形管的排布让热辐射的覆盖范围更均匀，配合烤箱内部的热风循环系统时，能够快速让内腔温度达到设定值，减少预热等待时间，同时温度波动范围更小，能够满足烘焙工艺对温度稳定性的要求。两个接线端的位置设计在安装板同侧，接线时不需要绕线，走线更短，能够减少高温环境下线材老化的风险，提升设备使用的安全性。

　　在实际选型替换时，需要确认原有发热元件的安装孔位间距、总功率、接线端间距是否匹配，同时要保证安装后发热管与烤箱内腔的金属壁之间留有足够的安全间隙，避免出现接地短路的问题。这款发热元件的结构设计充分考虑了通用替换的需求，没有特殊的定制化结构，多数同规格的烤箱都可以直接适配，不需要额外调整结构。
