六角贯穿螺栓配六角螺母紧固组件

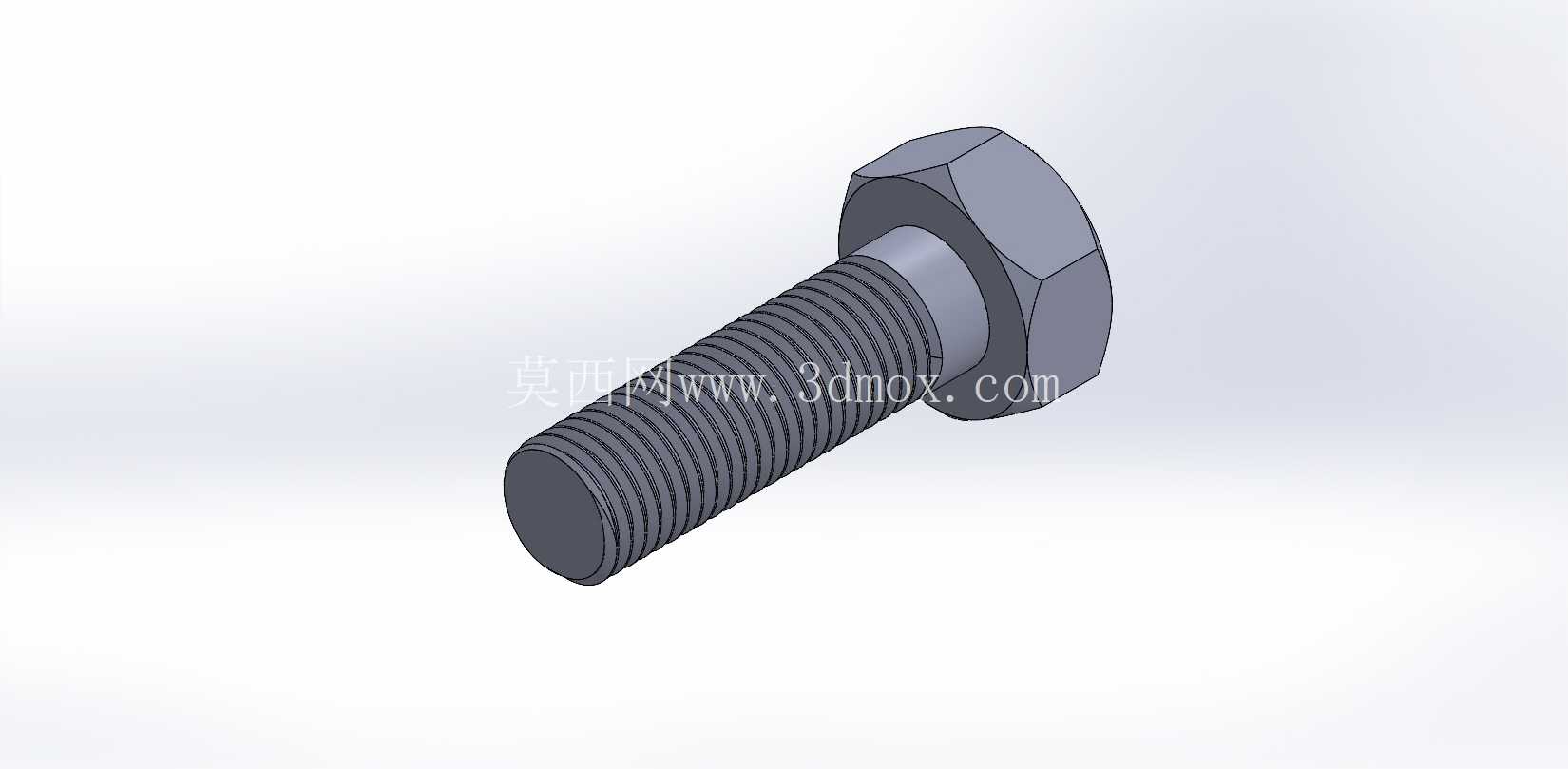

　　做机械结构设计这么多年，六角头螺栓配六角螺母的组合，几乎是每个项目里绕不开的基础紧固元件，小到电控柜内部的元件安装，大到重型设备的机架拼接，但凡涉及到可拆卸的刚性连接场景，这套组合的出场率永远排在前列。这次建模的六角贯穿螺栓搭配六角螺母的组合，完全遵循常规公制紧固件的通用设计逻辑，螺栓杆部采用全螺纹结构，适配不同厚度的被连接件叠装需求，不需要额外计算光杆段长度是否匹配安装位厚度，只要总长度满足穿装后露出2-3个螺距的螺母啮合余量即可，现场装配的容错率比半螺纹螺栓高不少。

　　从实际应用场景来看，这套紧固件组合覆盖的工况极广，普通机械装配里的钣金件连接、型材框架搭建、电气设备内部的元器件固定、低压配电装置的母排紧固，甚至是小型工装夹具的锁紧定位，都能用到这类标准件。设计建模的时候，特意还原了六角头的标准对边尺寸和对角倒角，不管是配开口扳手、套筒还是电动扭矩扳手，都能完全贴合标准工具的夹持尺寸，不会出现建模尺寸偏差导致实际装配时扳手卡不进去的问题。螺栓头部的支承面做了标准的平面度处理，和被连接件表面接触的时候不会出现偏载，拧紧的时候能保证压力均匀传递到接触面上，避免局部应力集中压伤较软的被连接件表面，比如铝型材、环氧板这类材质的安装面。

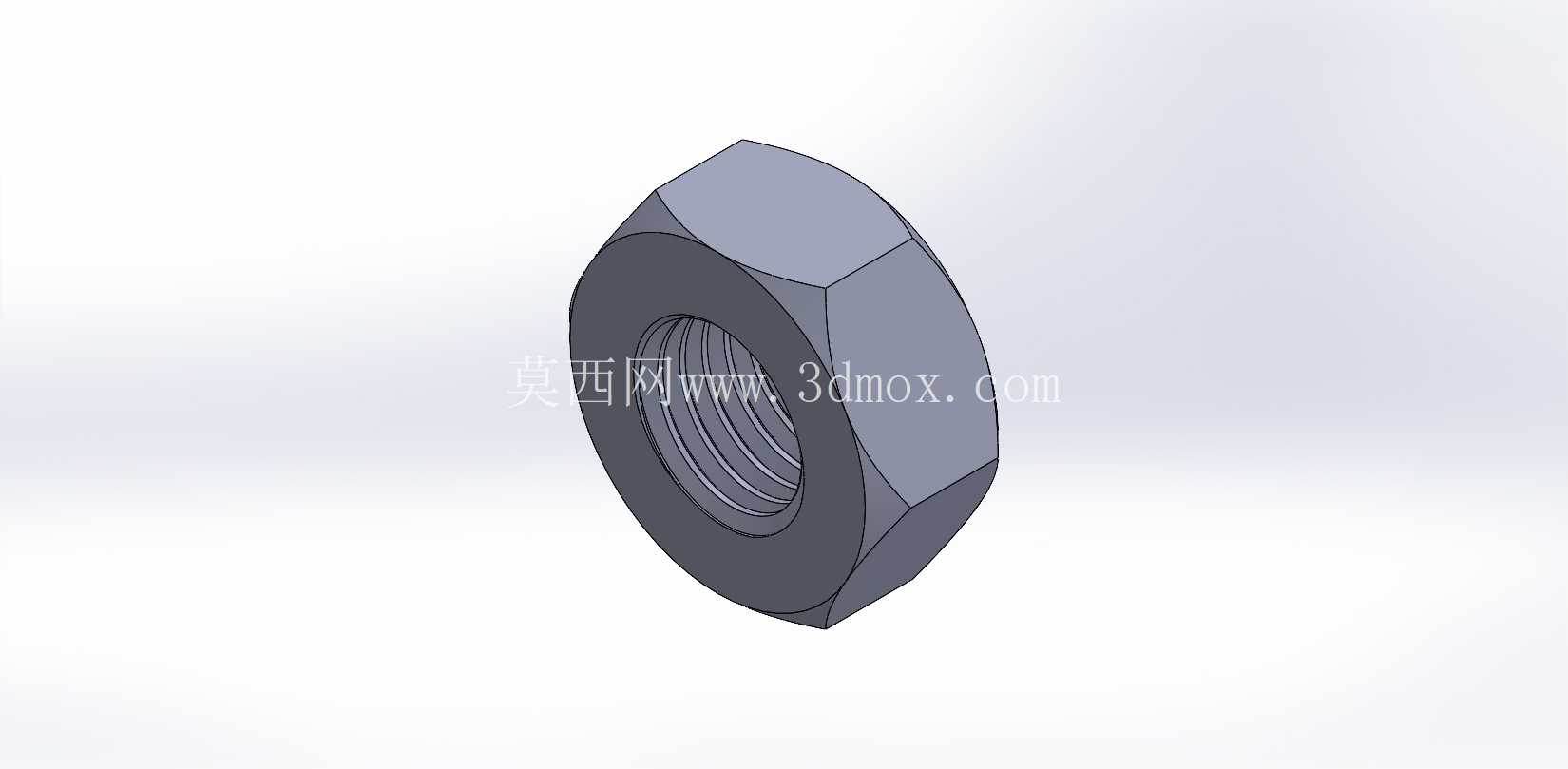

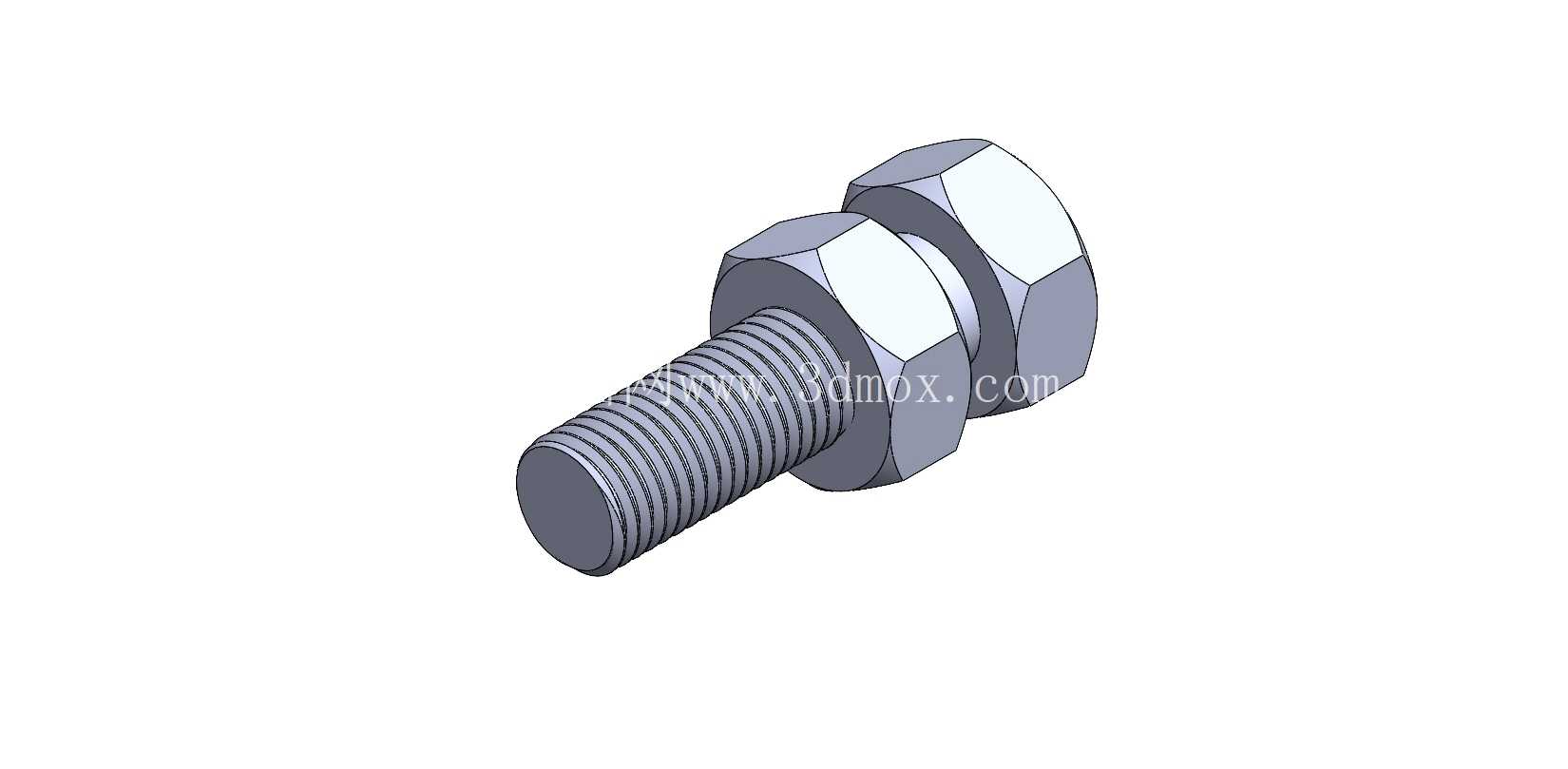

　　螺母部分采用标准的六角厚螺母设计，内螺纹和螺栓外螺纹的配合间隙按照中等精度公差建模，既不会因为间隙过小出现螺纹咬死的问题，也不会因为间隙过大导致连接松动，螺纹收尾处的退刀结构也做了还原，避免螺母拧到螺栓根部的时候出现干涉。建模时特意把螺栓和螺母的装配位置做了合理的啮合设置，螺母拧入后露出2个完整螺距，符合实际装配的规范要求，不会出现螺母完全拧到底紧贴螺栓头的错误装配状态，毕竟实际使用中螺栓是要贯穿两个甚至多个被连接件的，中间的穿装空间必须留足。

　　从安装边界来看，这套模型的螺栓六角头和螺母的外接圆尺寸都按照标准公制件参数建模，设计装配布局的时候，只要在安装孔周围留出大于六角头外接圆2mm的操作空间，就能满足扳手的作业空间需求，不需要额外预留过大的避让位，能有效压缩整体结构的安装尺寸。螺栓的螺纹牙型按照普通公制三角牙建模，牙型角60度，啮合的时候接触面积足够，能承受常规的轴向拉力和横向剪切力，只要按照对应规格的扭矩要求拧紧，就能满足大多数静载工况的紧固需求，不需要额外增加防松结构，当然如果是振动工况，也可以在这个模型基础上搭配平垫、弹垫或者防松螺母使用，模型的装配接口完全兼容标准的配套附件。

　　很多新手建模的时候容易忽略紧固件的倒角细节，比如螺栓头部的端面倒角、螺母两端的倒角，这些细节不仅是为了外观好看，实际装配的时候能起到导向作用，穿螺栓的时候不会因为端面的锐边刮伤安装孔壁，螺母拧入的时候也能快速对准螺纹，不会出现错牙的问题。这次建模把这些工艺倒角都做了还原，甚至螺纹起始处的导向锥度也做了处理，完全和实际量产的标准件结构一致，不管是用来做装配干涉检查、生成工程图的明细栏，还是做装配动画演示，都能直接使用，不需要再做结构修正。

　　在结构受力层面，六角头的设计相比其他头型的螺栓，夹持受力面更多，拧紧的时候能承受更大的扭矩，不容易出现打滑的问题，贯穿式的全螺纹结构也让螺栓的受力段更均匀，不会出现光杆和螺纹衔接处的应力突变，在承受交变载荷的时候，疲劳强度比半螺纹螺栓更稳定。很多做设备维护的师傅都更愿意用全螺纹的六角螺栓，就是因为现场配装的时候不需要严格核对光杆长度，只要螺纹规格对、总长度够，就能直接用，备件的通用性极强，减少了备件库存的种类。
