DALY品牌20串72V100A锂电池保护板结构

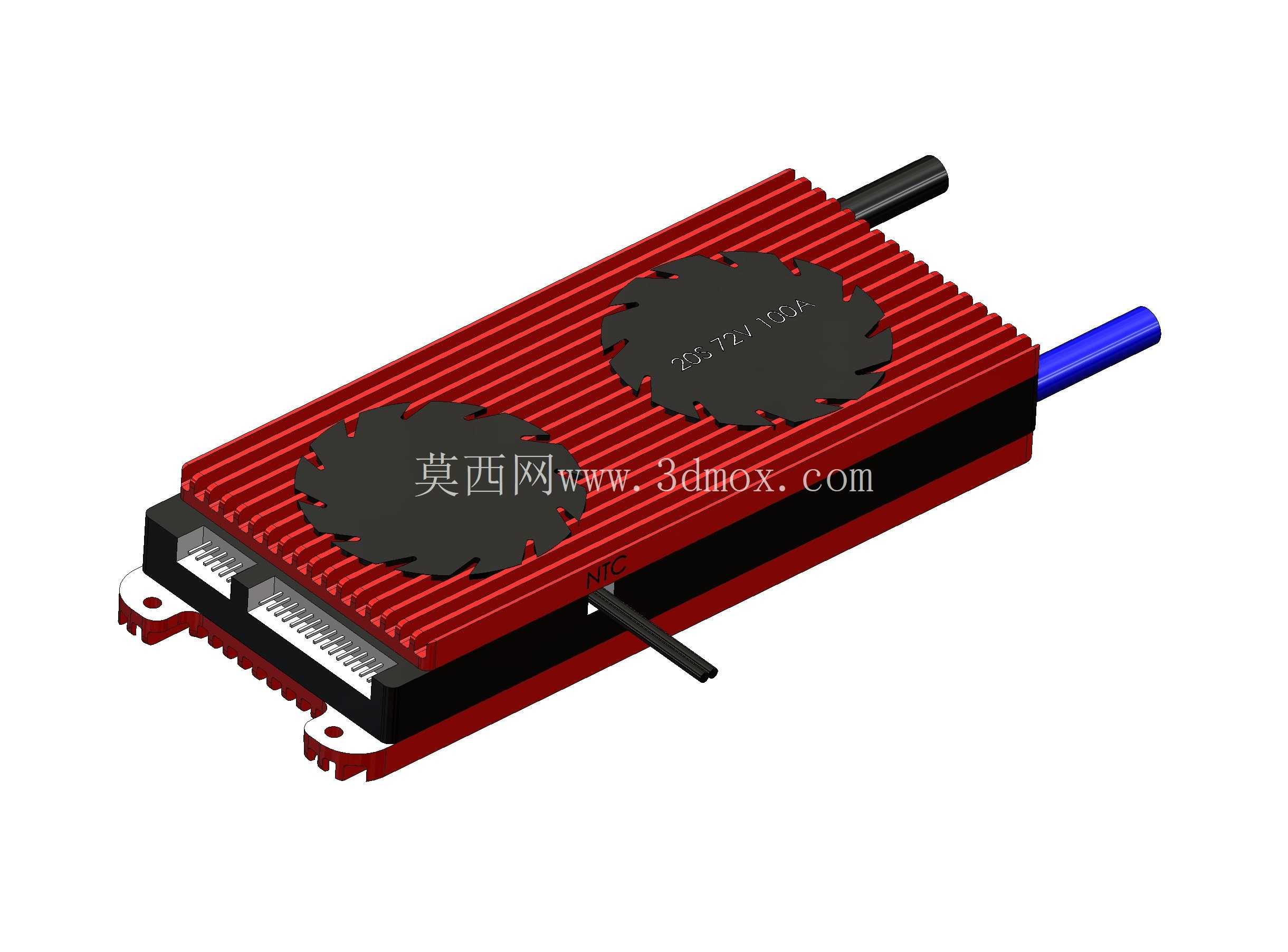

　　在储能电源、低速电动车、光伏离网储能系统的电池包集成环节，电池管理保护单元是决定整组电池循环寿命与使用安全的核心部件，本次还原的这款20串磷酸铁锂/三元锂配套保护单元，适配72V额定电压平台、持续100A的放电工况，是目前中小功率储能与动力场景里应用占比颇高的一款成熟量产部件。做结构还原的时候最先要敲定的是安装边界，这款保护板主体采用长条形布局，主体散热壳体采用拉伸铝型材工艺，表面做了平行齿状的散热筋结构，这种结构不用额外加装风扇就能满足100A持续电流下的散热需求，毕竟大部分电池包都是封闭安装环境，主动散热的风扇可靠性远不如被动散热结构靠谱。壳体两侧预留了带安装孔的固定支耳，支耳的孔位间距、孔径都是按照量产电池包内部的通用安装间距做的匹配，不用额外做转接支架就能直接固定在电池包的侧壁或者电芯组的上方支架上，这部分的尺寸公差控制在±0.2mm以内，避免现场安装的时候出现孔位对不上的问题。

　　接线部分的设计完全贴合现场布线的需求，动力线的出线端做了区分，蓝色护套的是总正输出端，黑色护套的是总负输出端，线径都是匹配100A载流的国标多股铜线，出线位置做了应力释放结构，避免车辆行驶或者设备搬运过程中线缆晃动拉扯导致焊盘脱落。采样排线的接口是带锁扣的卧式插座，排线顺着壳体侧边的走线槽布置，不会和散热筋产生干涉，插座的引脚间距和市面上通用的锂电池采样线完全兼容，替换的时候不用重新压接端子。

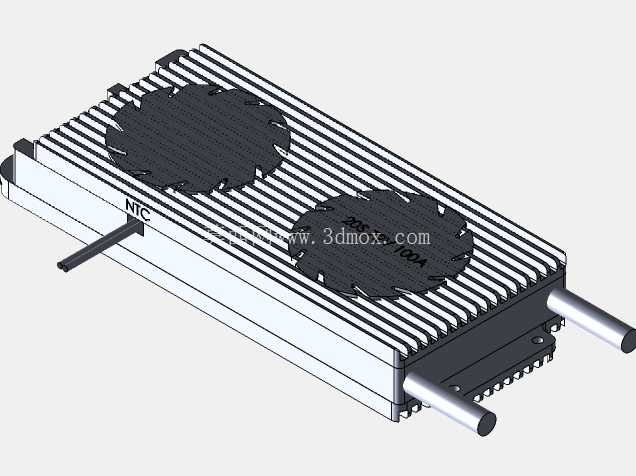

　　壳体表面的两个黑色圆形区域是绝缘导热垫的安装位，导热垫直接贴在内部的MOS管与采样电阻表面，把功率器件工作产生的热量快速传导到铝制散热壳体上，这部分的间隙控制在0.1mm以内，既不会因为间隙太大导致热阻升高，也不会因为压接过紧导致功率器件的引脚受力断裂。实际应用里，这款保护板承担着整组电池的过充、过放、过流、短路、温度保护功能，NTC测温探头的引线从壳体侧边引出，可以直接贴在电芯表面采集实时温度，当温度超过设定阈值的时候会自动切断充放电回路，避免热失控风险。

　　做结构建模的时候要特别注意几个容易出错的边界：首先是散热筋的高度，不能太高导致电池包内部的绝缘距离不够，也不能太矮导致散热面积不足；其次是采样接口的位置，要和电芯采样线的出线方向匹配，避免排线弯折半径太小导致线芯断裂；还有固定支耳的高度，要保证壳体底部和安装面之间留出2mm的间隙，避免壳体底部和电池包的金属结构直接接触造成短路。很多新手建模的时候容易忽略这些安装细节，建出来的模型看着外形差不多，实际装配的时候就会出现干涉、装不上、绝缘距离不够的问题，这款模型是完全按照量产实物的尺寸逆向还原的，所有的安装孔位、出线位置、外形尺寸都和实物一致，不管是做电池包的结构设计验证，还是做设备的BOM选型参考，都能直接调用，不用再反复核对尺寸。另外壳体两端的密封结构也做了还原，端盖和型材主体之间采用卡扣加密封胶的结构，满足IP54的防护等级，适合在有少量粉尘、凝露的安装环境下使用，比如户外储能柜、电动三轮车的电池仓这类场景，不用额外做防护外壳就能直接使用。
