XT90与XT60连接器端盖限位防护结构

　　在航模动力系统、大功率储能电源、工业测试治具这类需要频繁插拔大电流连接器的场景里，XT90与XT60插头的端盖松脱、连接器末端受力变形一直是现场运维和结构设计里容易被忽略的细节问题。很多时候整套设备的动力回路做了多重防护，却因为插头末端没有合适的限位结构，在拖拽线束、设备移位或者长期震动的工况下，插头端盖移位导致内部焊线拉扯松脱，轻则出现接触不良引发的电压波动，重则造成短路打火，给整套动力系统带来安全隐患。这款限位结构就是针对这类实际工况痛点设计的，专门适配XT90和XT60两种常用大电流连接器的末端安装需求，从结构根源上解决端盖移位的问题。

　　从实际使用场景来看，这类限位结构大多用在连接器的尾部出线位置，当连接器完成焊线、扣合端盖之后，将这个防护套从线束末端套入，推至连接器端盖的位置，刚好可以把端盖的边缘完全包覆限位，不管是线束受到侧向拉扯还是轴向的拖拽力，外力都会先作用在这个防护结构上，不会直接传递到端盖的卡扣位置，避免长期受力导致卡扣疲劳断裂。在航模设备的装机场景里，很多玩家会把电调、电池的连接器布置在机身内部狭窄的舱位里，日常维护插拔的时候很容易碰到端盖，有了这个限位结构之后，哪怕插拔时用力角度偏斜，也不会把端盖撬松，减少了空中断电的风险。在工业储能模组的接线端，这类结构还能起到一定的绝缘防护作用，避免连接器末端的焊线位置碰到金属机壳造成短路，提升接线位置的安全冗余。

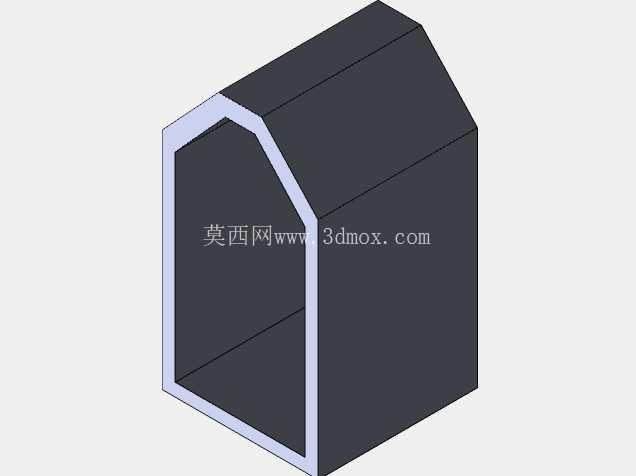

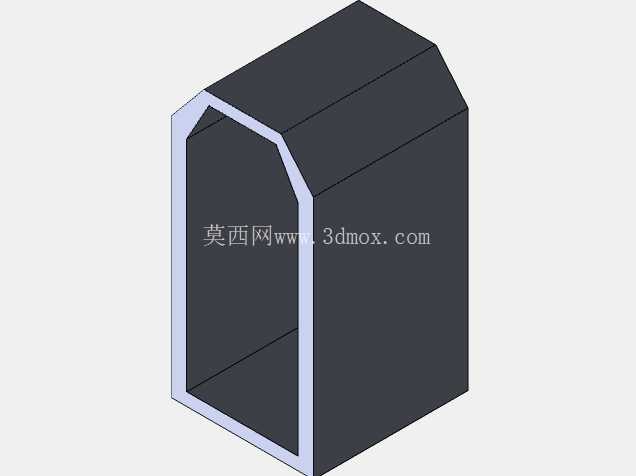

　　设计这款结构的时候，首先要考虑的就是和两种连接器端盖的配合公差，不能太松导致起不到限位作用，也不能太紧造成装配困难甚至把端盖压裂。结构的内腔轮廓完全贴合XT90和XT60端盖的外部形状，顶部做了斜切处理，刚好匹配端盖本身的倒角轮廓，套入之后和端盖表面完全贴合，不会出现凸起的台阶，避免在狭窄安装空间里和其他零部件产生干涉。结构的壁厚控制在1.5mm，既保证了足够的结构强度，在受到外力挤压的时候不会轻易变形，又不会因为壁厚过大导致整体尺寸超标，影响连接器在设备内部的安装布局。开口位置做了0.2mm的导入倒角，装配的时候不需要刻意对准，顺着倒角就能顺利推到位，哪怕是现场没有辅助工具的情况下，手工也能完成装配，提升现场接线的效率。

　　从安装边界的尺寸来看，这款结构的整体外形是规整的类长方体，除了顶部的斜切之外没有多余的外凸结构，在做设备内部的布局设计时，只需要在连接器端盖的位置预留出对应长宽高的安装空间即可，不需要额外预留操作间隙，因为装配完成之后结构本身不会产生位移，也不需要额外的固定件，依靠和端盖之间的过盈配合就能牢牢固定在对应的位置，不会因为设备运行的震动出现滑移。出线位置的开口尺寸做了适配常用10AWG到14AWG硅胶线的设计，不管是XT90常用的粗线径动力线，还是XT60适配的稍细线径，都能顺利穿过，不会出现卡线或者对线皮造成磨损的情况。结构的边缘全部做了R0.5的圆角处理，没有尖锐的毛边，装配的时候不会刮伤操作人员的手，也不会割伤线束的外皮，长期使用也不会因为震动摩擦导致线皮破损。

　　很多结构设计人员在做动力接线部分的设计时，往往只关注连接器本身的载流能力、接触电阻这些电气参数，忽略了连接器末端的机械防护细节，恰恰是这些细节决定了整套设备在长期运行中的可靠性。比如在移动测试设备里，设备经常需要搬运，连接器位置的线束会频繁受到拉扯，没有这类限位结构的话，少则三五个月就会出现端盖松脱的情况，需要反复拆机维护，增加了运维的成本。这款结构的设计完全从实际工况的痛点出发，没有多余的花哨结构，每一处轮廓和尺寸都是为了实现限位防护的核心功能，不管是用于个人DIY的航模制作，还是工业设备的批量生产配套，都能很好地适配对应的安装需求，解决连接器端盖移位的实际问题。在三维建模的过程中，结构的所有配合面都做了公差优化，不需要二次修改就能直接用于3D打印或者小批量的注塑生产，拿到模型之后只需要根据实际使用的线材外径稍微调整出线口的尺寸，就能直接投入使用，减少了设计人员重复建模的工作量。
