对夹式手柄驱动蝶阀结构设计

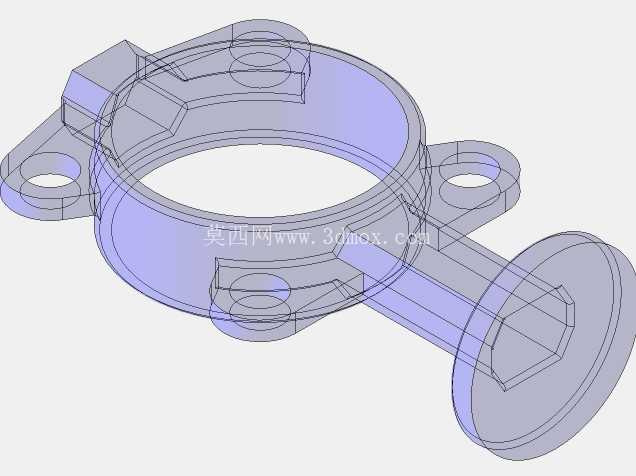

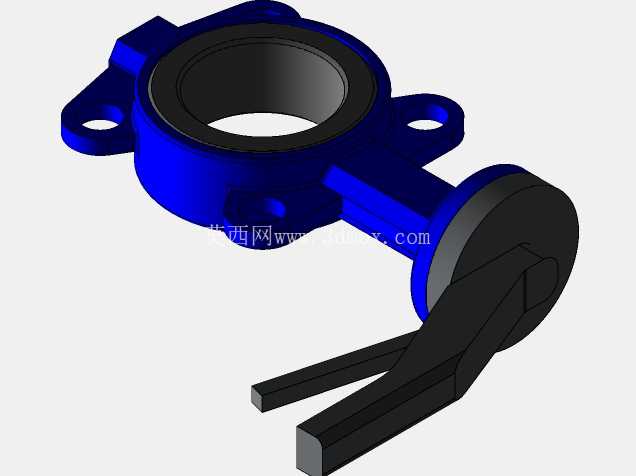

　　这款对夹式蝶阀的三维结构，核心适配中小口径给排水、暖通循环、低压流体输送的管路截断与流量调节场景，在民用建筑给排水立管、车间循环冷却水支路、普通化工低压输送管线中都有广泛应用，相比同口径闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，尤其适合管线排布紧凑、安装操作空间受限的工况。从实际功能来看，该蝶阀通过手柄驱动阀杆带动圆盘形阀板做90度回转，实现管路的通断控制，当阀板回转至与管路轴线平行时，阀门处于全开状态，流道通畅阻力极小，流体压损远低于同通径的截止类阀门；当阀板回转至与管路轴线垂直时，阀门完全截断，依靠阀板外圈的密封副实现管路密封，手柄上自带的卡位结构可以将阀板锁定在0-90度之间的任意开度，满足不同工况下的流量调节需求，无需额外配置锁止附件。

　　设计过程中优先考虑了安装适配性，阀体两侧的带安装孔凸耳完全适配对夹式安装的标准法兰间距，安装时只需将阀体夹在两片管路法兰之间，穿入配套螺栓紧固即可，无需在阀体上加工额外的法兰连接面，既减轻了阀体整体重量，也降低了铸件的加工成本。阀体的流道部分采用直通式等径设计，全开状态下阀板厚度占据的流道截面比例控制在15%以内，避免流体通过时产生过大的局部压损，同时阀板的回转中心与流道轴线存在微小偏心距，减少阀门启闭过程中密封面的摩擦磨损，延长密封件的使用寿命。

　　手柄的操作力臂经过匹配计算，在公称压力工况下，单人无需借助加力杆即可完成阀门的启闭操作，手柄末端的防滑结构可以避免操作时打滑，手柄上的开度指示凸台与阀体上的刻度标记配合，操作人员可以直观判断当前阀门的开度状态，无需额外加装开度指示装置。从安装边界来看，该蝶阀的结构长度符合对夹式蝶阀的通用安装尺寸，阀体两侧凸耳的安装孔中心距匹配对应通径的标准法兰螺栓孔分布，安装时不需要对现有管路法兰进行改造，可直接替换同通径的老旧对夹蝶阀；阀体上部的阀杆驱动部分的外轮廓尺寸经过优化，预留了足够的扳手操作空间，即使在阀门贴近墙面、支架等障碍物安装时，也能完成手柄的全行程回转操作，不会出现操作干涉。

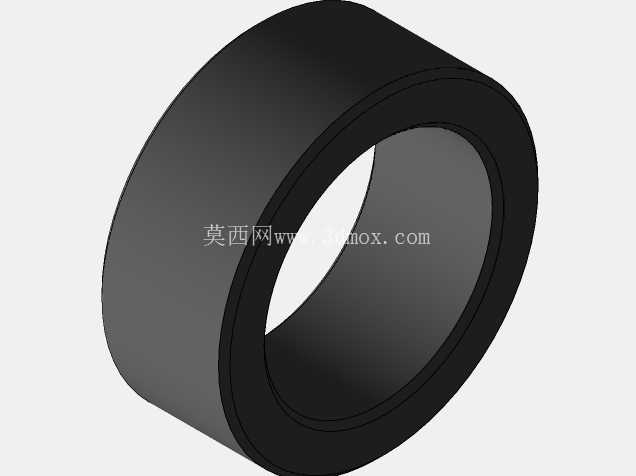

　　密封结构采用阀板外圈包覆弹性密封件的设计，密封件与阀体流道的密封面为线接触形式，相比平面密封所需的密封压紧力更小，启闭力矩更低，同时密封件采用可更换结构，长期使用出现密封磨损后，无需拆卸整个阀体，只需拆开阀杆压盖即可更换密封件，降低后期维护成本。阀体的材质适配常规铸铁铸造工艺，流道部分的铸造圆角经过优化，避免铸造时出现应力集中、砂眼等缺陷，同时减少流体在流道内的湍流扰动，降低流体输送过程中的振动与噪声。阀杆与阀体之间采用填料密封结构，填料压盖的压紧螺栓预留了足够的调节行程，当填料出现磨损泄漏时，只需均匀拧紧压盖螺栓即可补偿填料的压缩量，无需频繁更换填料。在建模过程中，所有配合面的公差都按照通用机械阀门的配合标准设定，阀杆与阀板的连接采用扁方定位结构，避免长期启闭过程中阀板与阀杆出现相对转动，导致开度指示不准、密封面错位的问题；阀体两侧的密封面加工余量预留合理，满足后续机加工的装夹定位需求，不会出现加工余量不足导致的密封面平整度不达标的问题。
